GEMM、Tensor Core 与分布式并行

01

主题讲解 · 03:51

从标量内积到分块：读懂 GEMM 的访存优化

学习目标

写出包含 $\alpha$ 、 $\beta$ 的 GEMM 完整定义，并区分输入矩阵与输出矩阵。
从 $C_{ij}$ 的行列点积解释朴素矩阵乘法。
说明为什么只数浮点运算不能判断 GPU kernel 是否高效。
画出一个输出 tile 对应的 $A$ 、 $B$ tile 访问路径。
解释 shared memory 与寄存器在分块 GEMM 中承担的不同角色。
在视频的理想模型下推导 tile 大小怎样降低 HBM 访存量。

前置与衔接

前面的课程已经讨论了张量计算、算子融合和 GPU 存储层次。

本课把这些概念集中到最典型的算子 GEMM：

C_{\text{out}}=\alpha AB+\beta C_{\text{in}}.

矩阵乘本身并不神秘，难点是让片上已加载的数据被尽可能多次复用。

理解本课后，下一课的 tensor parallel 才能同时从“矩阵 shape”和“通信位置”两条线阅读。

核心讲解

1. GEMM 比单纯的矩阵乘多了两个缩放项

通用 GEMM 接口计算

C_{\text{out}}=\alpha AB+\beta C_{\text{in}}.

其中 $\alpha$ 缩放乘积， $\beta$ 决定旧的 $C_{\text{in}}$ 是否参与累加。

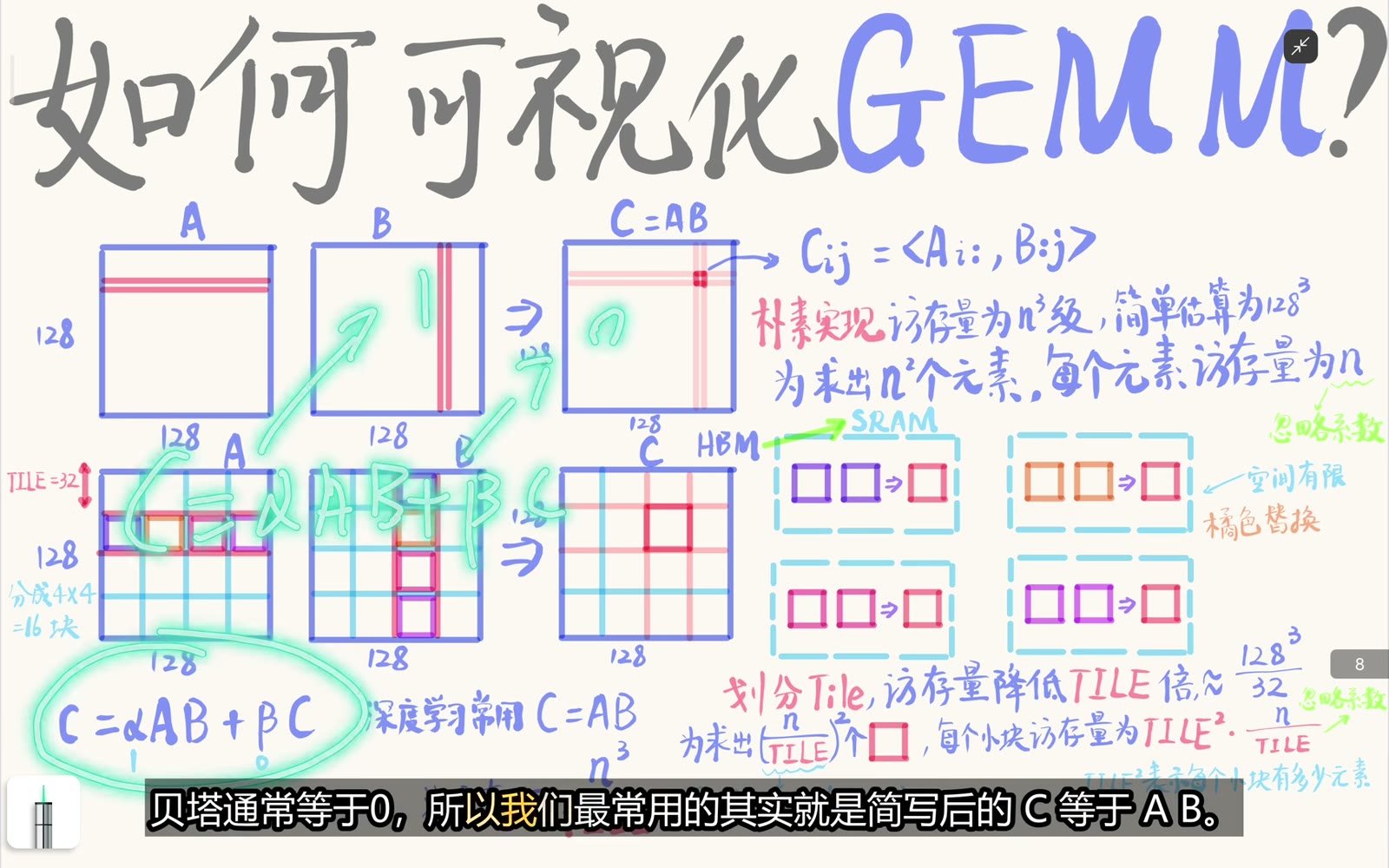

GEMM 的 alpha AB 与 beta C 定义 — **图 1**
GEMM 的一般形式是 C_out=αAB+βC_in；深度学习中的纯矩阵乘常取 α=1、β=0。
原视频 · 00:20 ↗

从 00:20 查看视频对的定义

视频为了突出矩阵乘，把深度学习中常见的简单情形写成 $\alpha=1,\beta=0$ 。

这不是 GEMM 的普遍固定参数；残差累加、线性组合或某些 BLAS 调用会使用其他取值。

为避免输入与输出都叫 $C$ 造成混淆，这里显式记为 $C_{\text{in}}$ 与 $C_{\text{out}}$ 。

2. 一个输出元素是一行与一列的点积

若

A\in\mathbb R^{M\times K},\qquad B\in\mathbb R^{K\times N},

则乘积 $C=AB\in\mathbb R^{M\times N}$ ，且

C_{ij}=\sum_{k=0}^{K-1}A_{ik}B_{kj}.

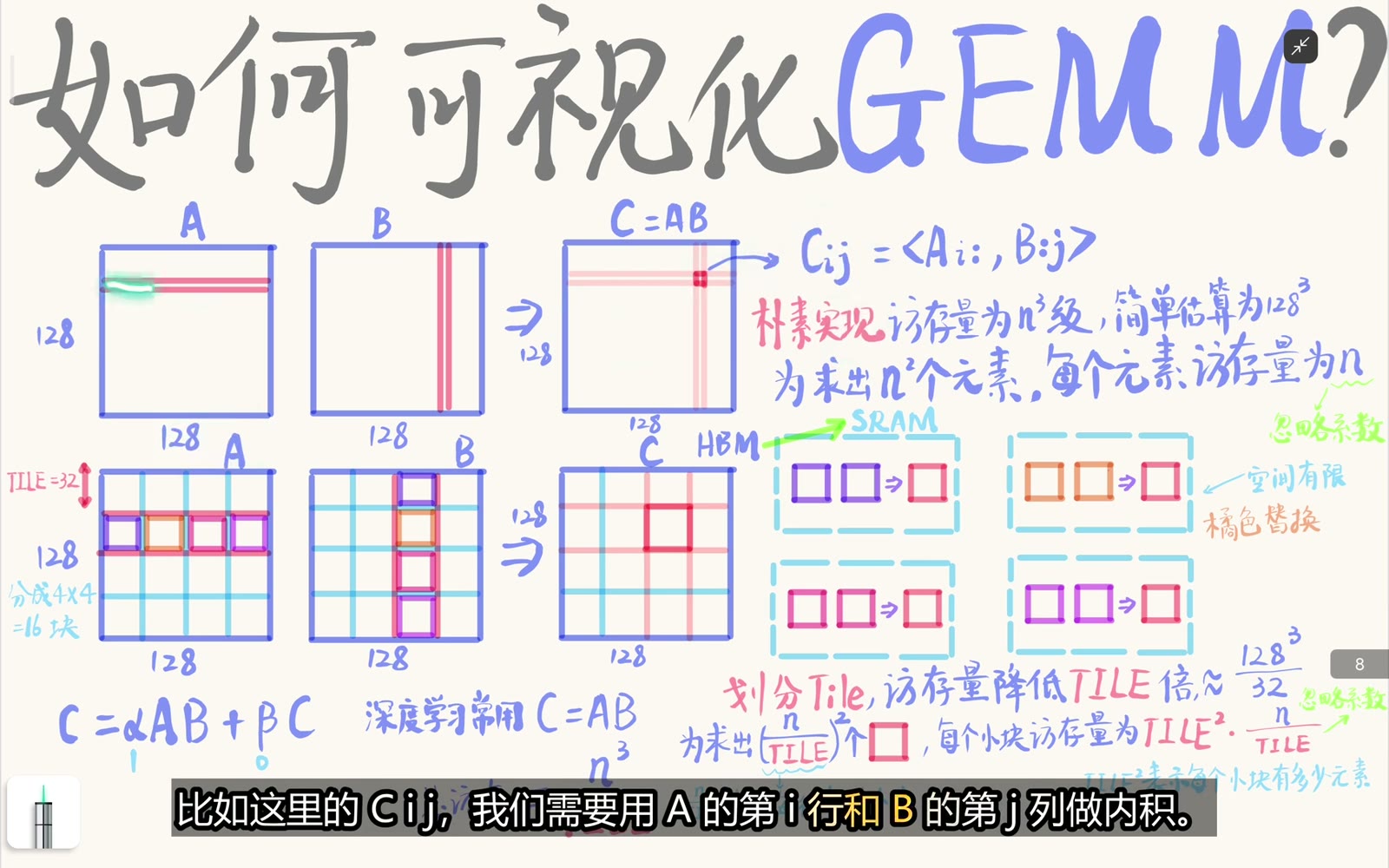

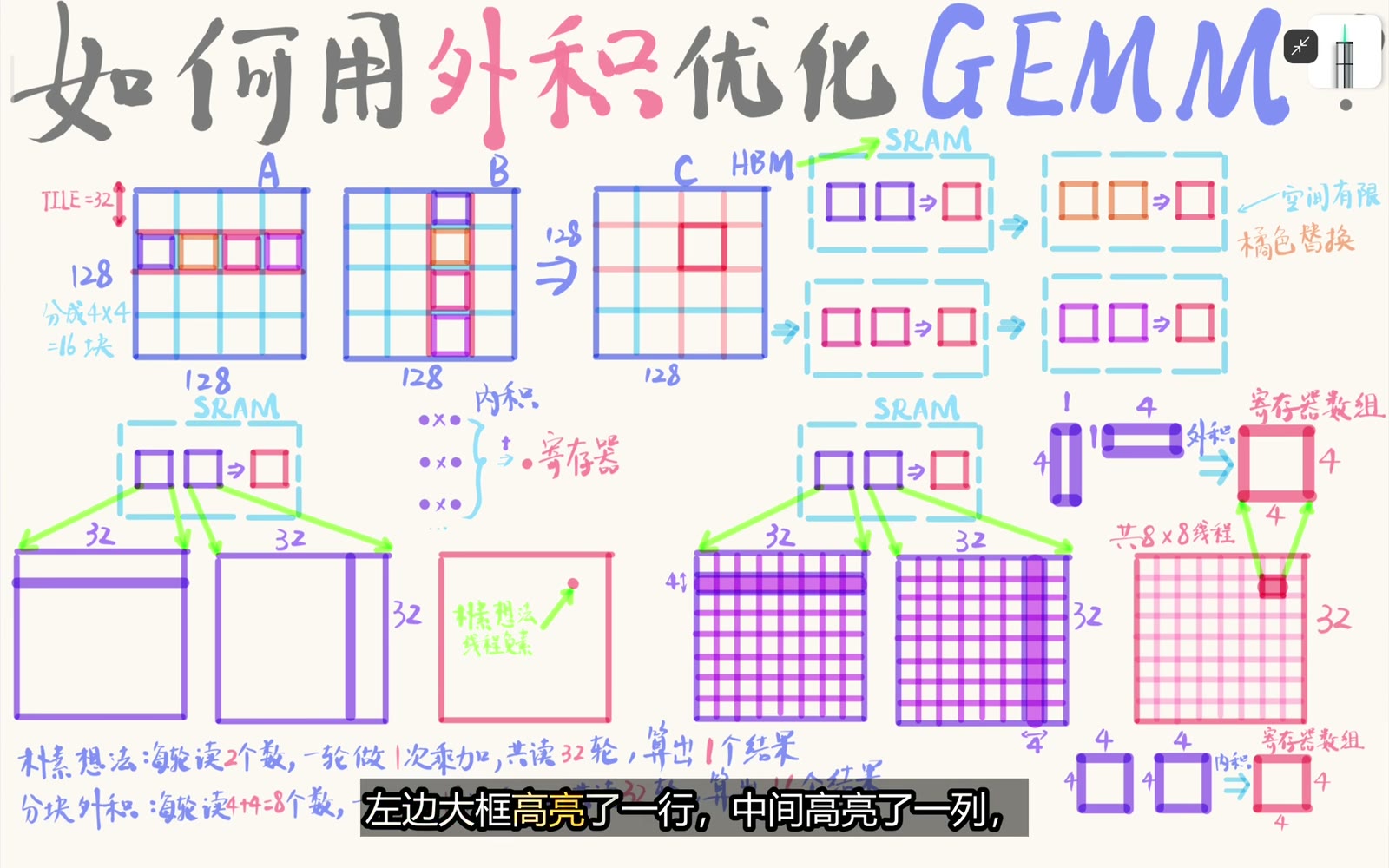

输出元素由 A 的一行与 B 的一列做点积 — **图 2**
输出元素 C_ij 等于 A 的第 i 行与 B 的第 j 列在 K 维上的内积。
原视频 · 00:40 ↗

从 00:40 跟随行列点积推导

朴素实现可以为每个 $C_{ij}$ 独立读取一整行 $A$ 和一整列 $B$ 。

算术是正确的，但相邻输出元素会反复读取许多相同数据。

3. 访存瓶颈来自“用一次就丢”

视频用 $N\times N$ 方阵简化分析。

若完全忽略缓存与复用，每个输出元素要读取 $N$ 个 $A$ 元素和 $N$ 个 $B$ 元素。

全体 $N^2$ 个输出元素的输入读取量因此按

O(N^2\cdot N)=O(N^3)

增长。

这里的 $O(N^3)$ 是视频采用的“最坏朴素 HBM 读取”模型，不是说所有 GEMM 实现都真的发出这么多显存事务。

硬件 cache、coalescing 和库实现都会改变常数乃至实际流量。

4. 分块先确定一个要完成的输出 tile

视频以 $N=128$ 、tile 边长 $T=32$ 为例。

输出矩阵被划分为 $4\times4$ 个 $32\times32$ tile。

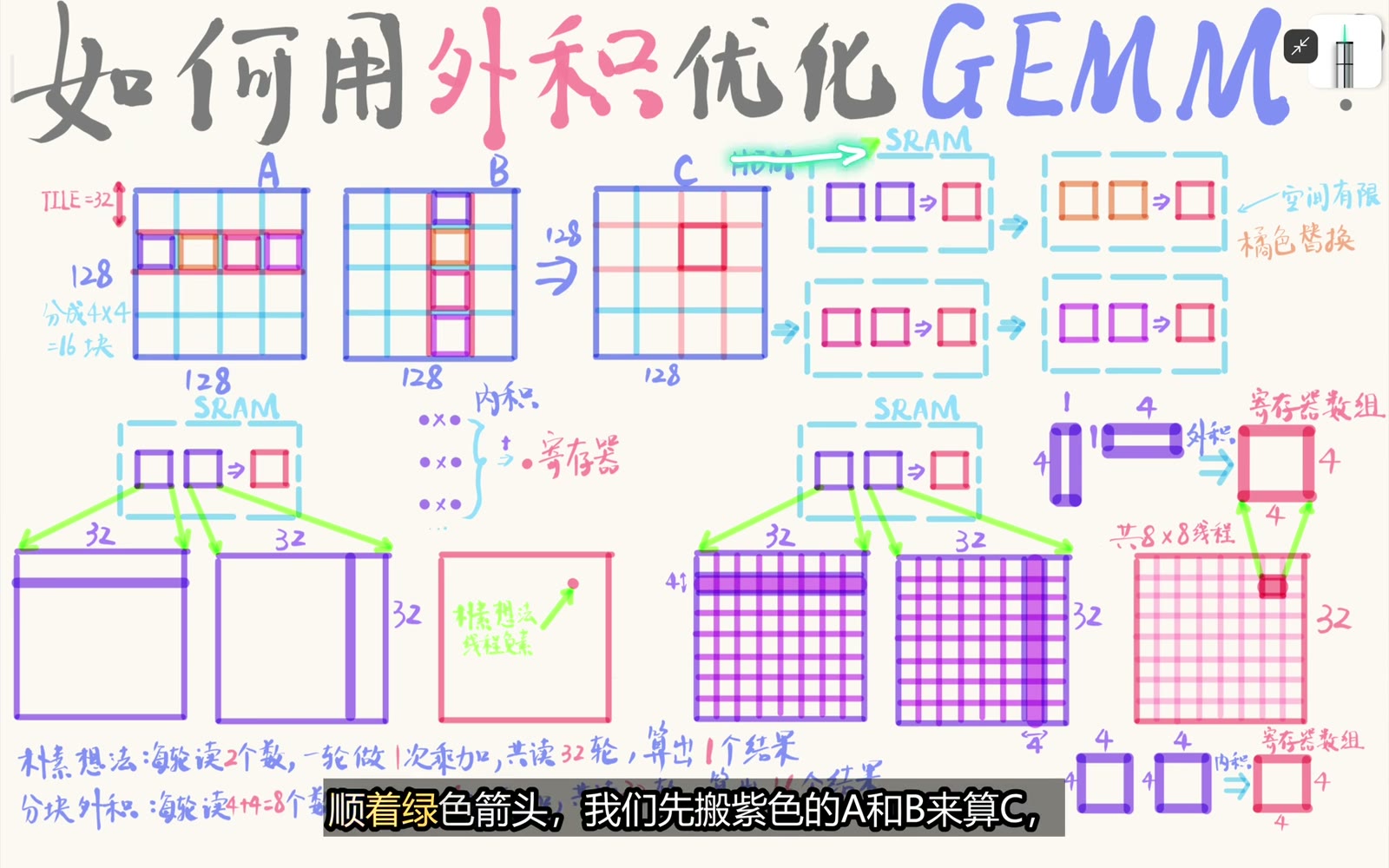

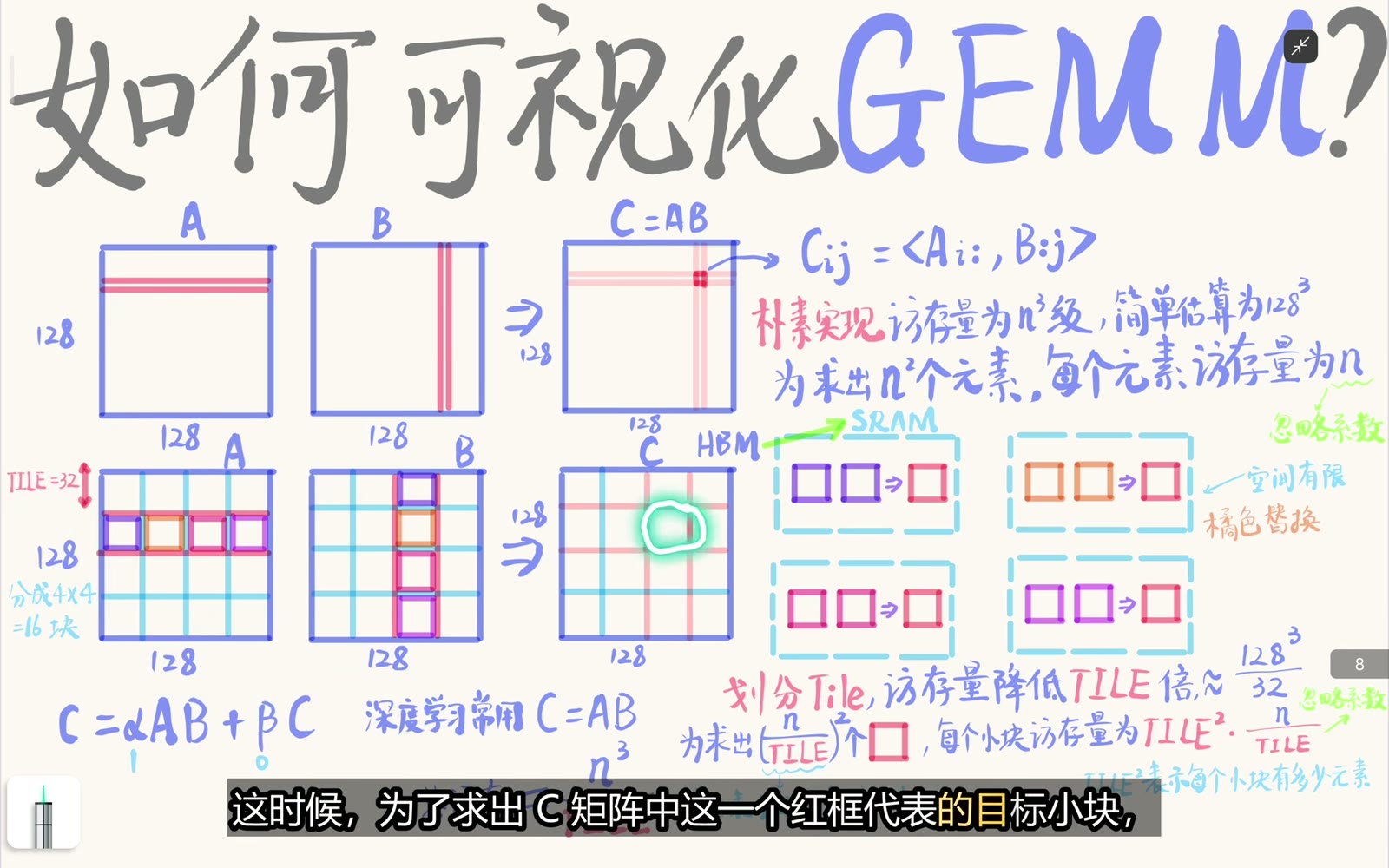

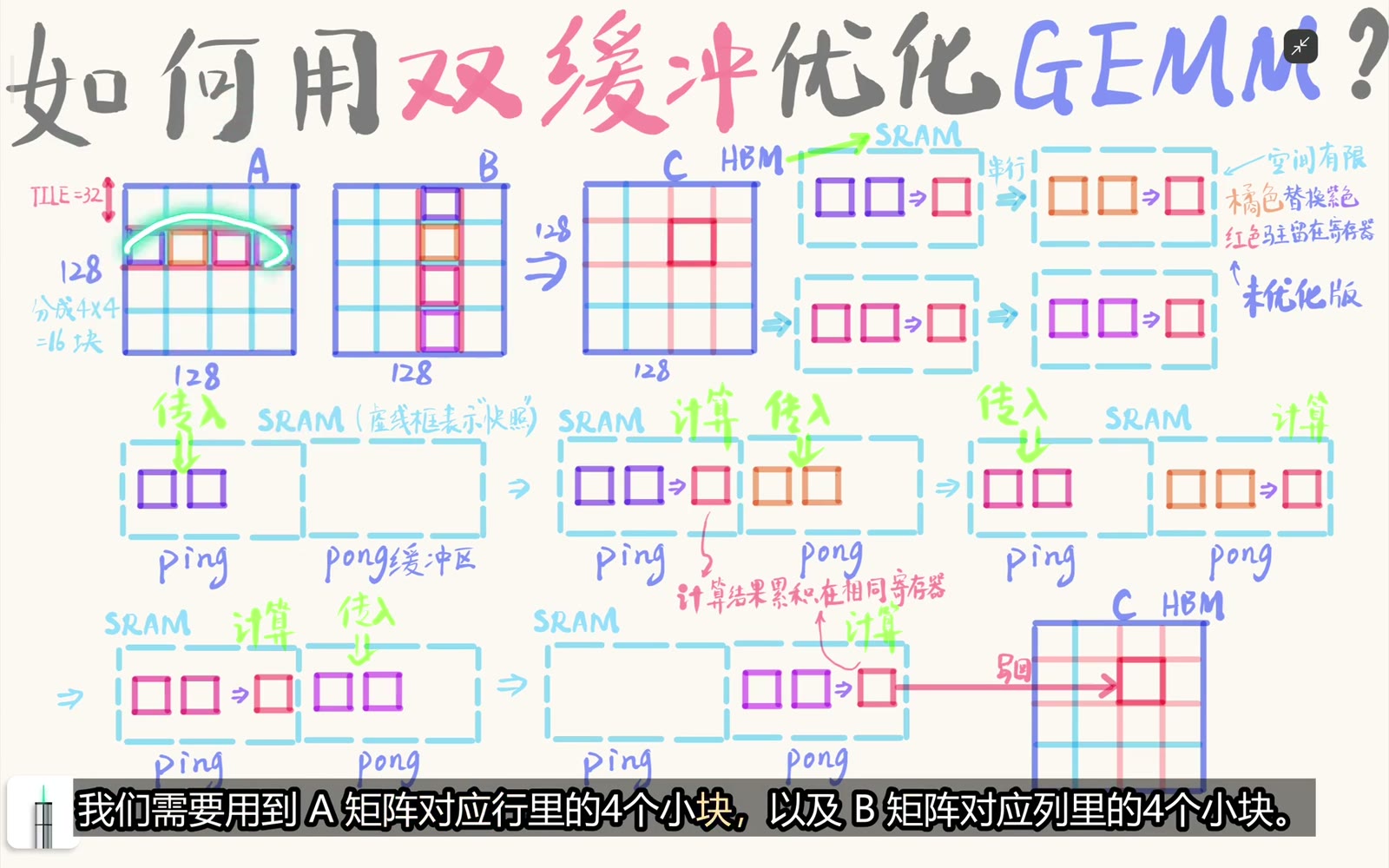

先锁定一个需要计算的输出 tile — **图 3**
把 128×128 矩阵按 TILE=32 切成 4×4 小块，一个红色 C tile 由对应 A tile 行与 B tile 列累加得到。
原视频 · 01:40 ↗

从 01:40 查看矩阵中的目标输出块

设目标输出块为 $C_{I,J}$ 。

沿收缩维 $K$ ，它需要依次计算

C_{I,J}mathrel{+}=A_{I,k}B_{k,J},

其中每个 $A_{I,k}$ 、 $B_{k,J}$ 都是 $T\times T$ 小矩阵。

5. HBM 负责供给，shared memory 负责块级复用

每轮把一对 $A$ 、 $B$ tile 从 HBM 搬到片上存储，再由线程块内的多个线程复用。

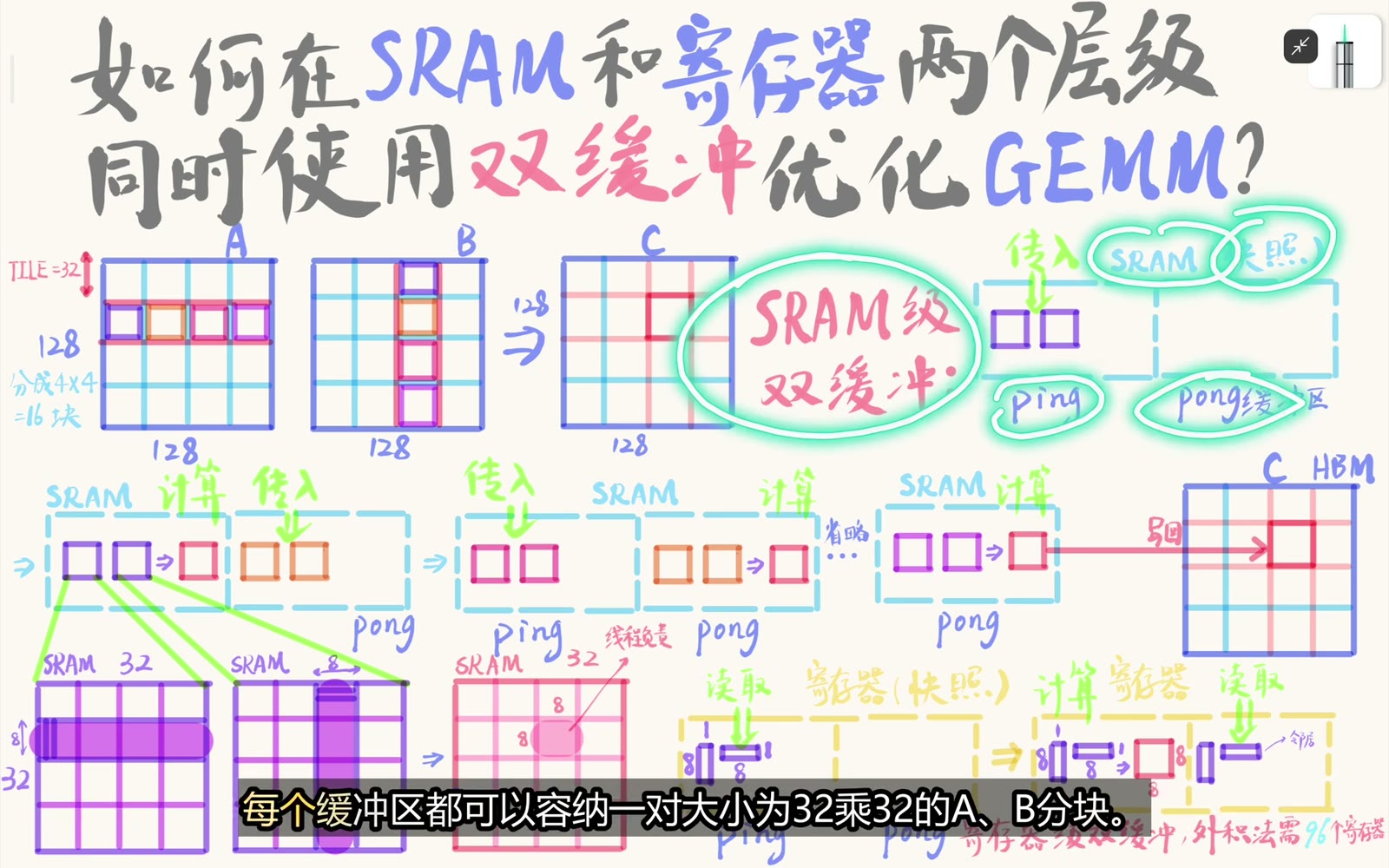

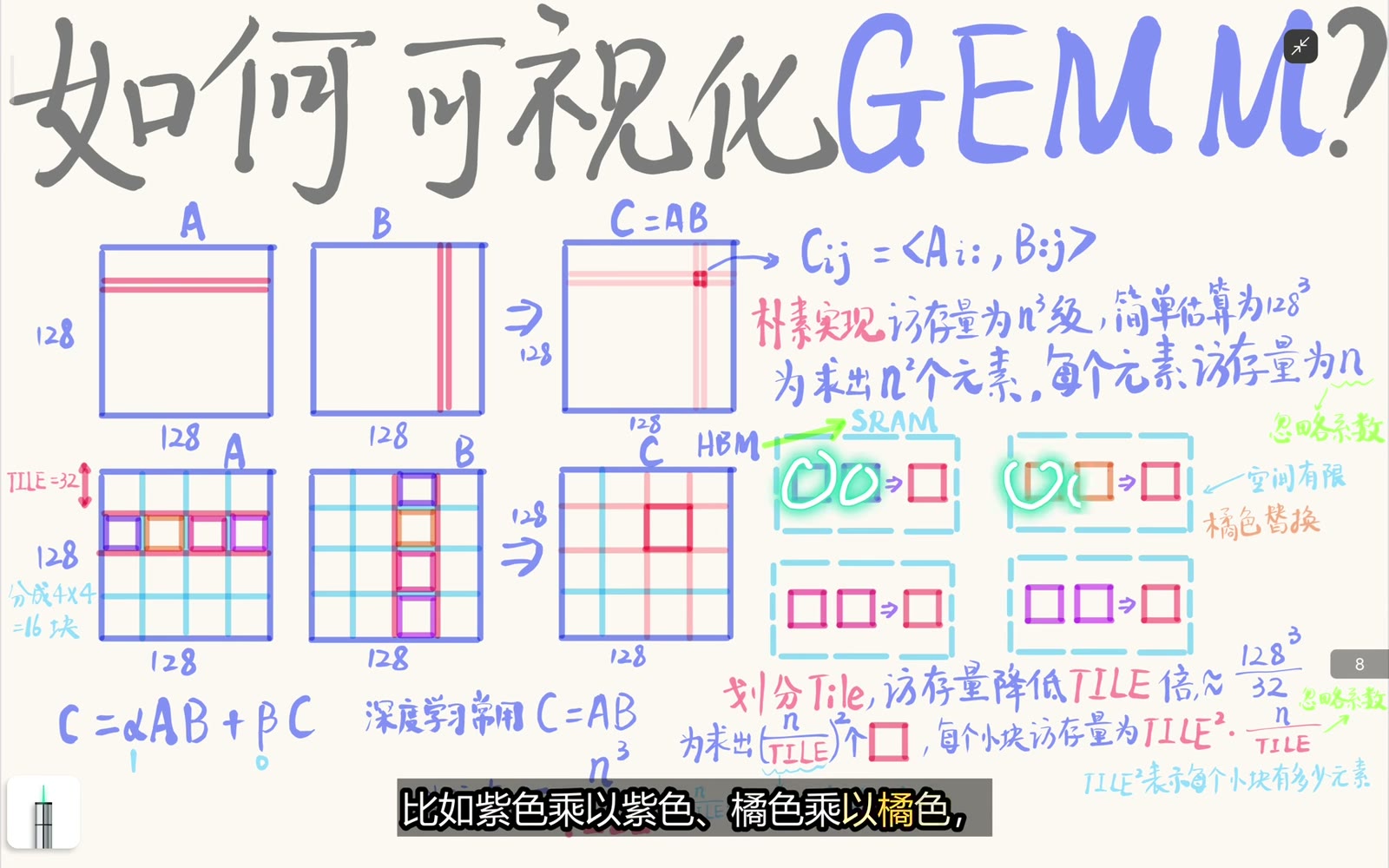

A 与 B 的 tile 从 HBM 流入片上 SRAM — **图 4**
A、B 的对应 tile 分批从 HBM 搬到片上 SRAM，有限空间中用新 tile 替换旧 tile。
原视频 · 02:20 ↗

从 02:20 查看 HBM 到片上 SRAM 的分块数据流

在常见 CUDA 叙述中，这块由程序员协作管理的片上空间是 shared memory。

shared memory 的物理实现位于片上 SRAM，但不能反过来说“GPU 所有片上 SRAM 都是 shared memory”。

cache、寄存器文件等也属于片上资源，却有不同接口与作用域。

6. 寄存器保存输出累加器

线程从 shared memory 读取小片段，执行乘加，并让所负责的输出元素长期停留在寄存器中。

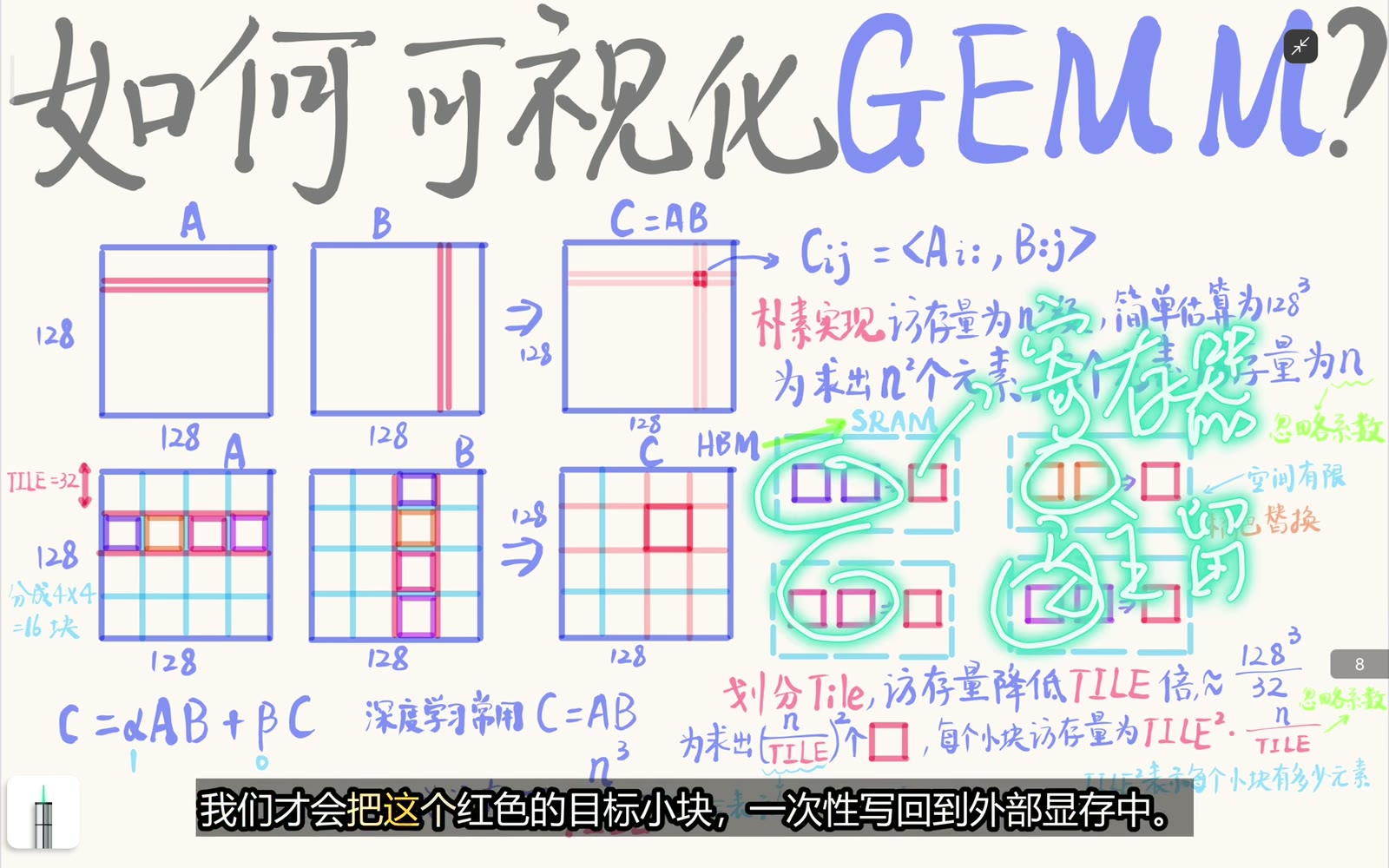

输出 tile 的部分和驻留在寄存器中持续累加 — **图 5**
各组 tile 的乘积持续累加到寄存器中的同一个 C tile，完成前不反复写回 HBM。
原视频 · 02:40 ↗

从 02:40 查看寄存器中的输出累加过程

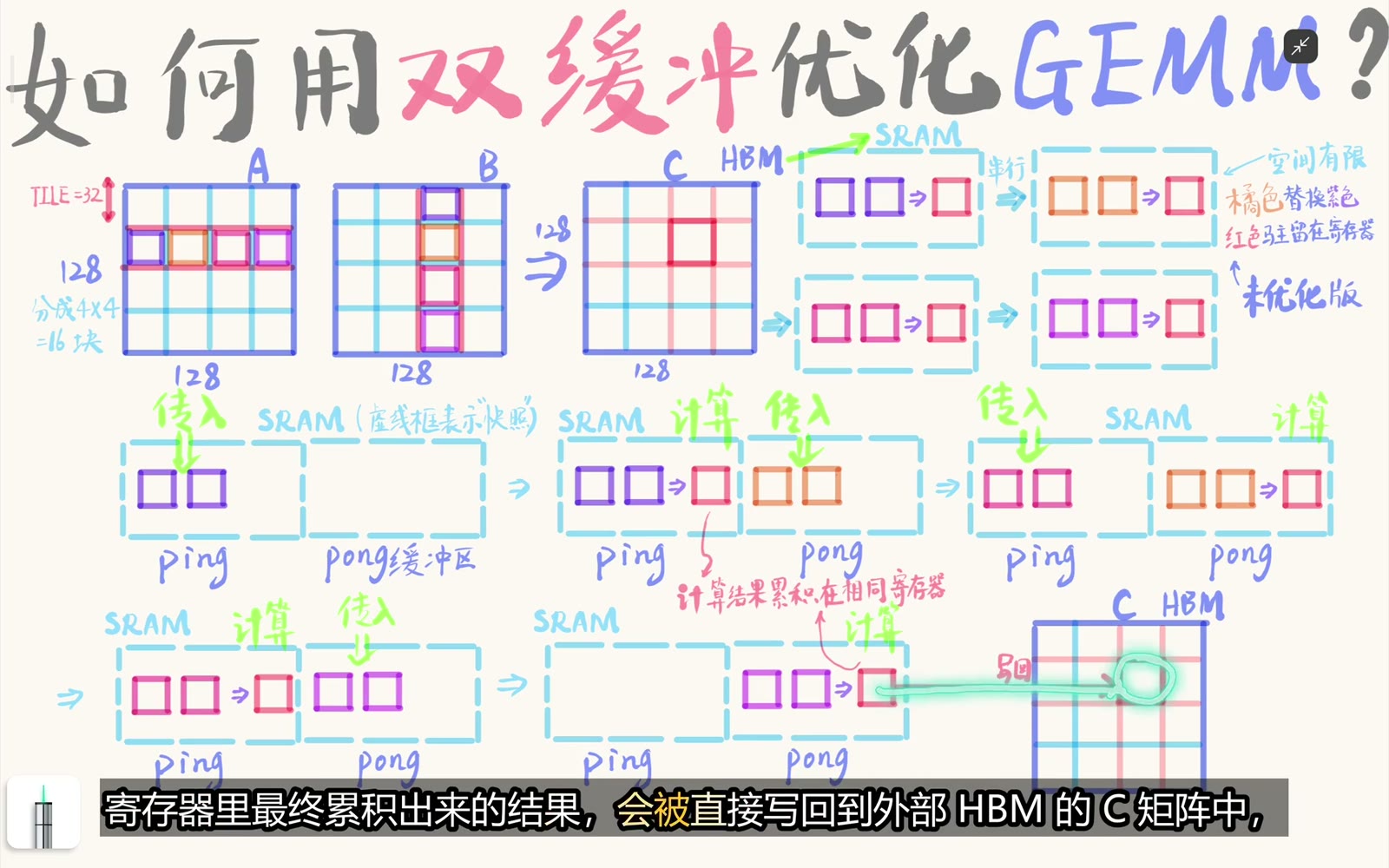

沿 $K$ 维的 tile 全部处理完以后，完成的 $C$ tile 才写回 HBM。

因此层次化复用可以概括为：

HBM 到 shared memory：同一个输入 tile 被线程块内多个计算复用；
shared memory 到寄存器：片段被更细粒度的乘加复用；
寄存器到 HBM：输出部分和避免每次乘加都回写显存。

7. 理想模型下，tile 边长带来约 $T$ 倍输入复用

一个 $T\times T$ 输出块在某个 $K$ 分块上读取两个 $T\times T$ 输入块，却完成 $T^3$ 次标量乘加。

每个载入的元素会被用于约 $T$ 个输出元素。

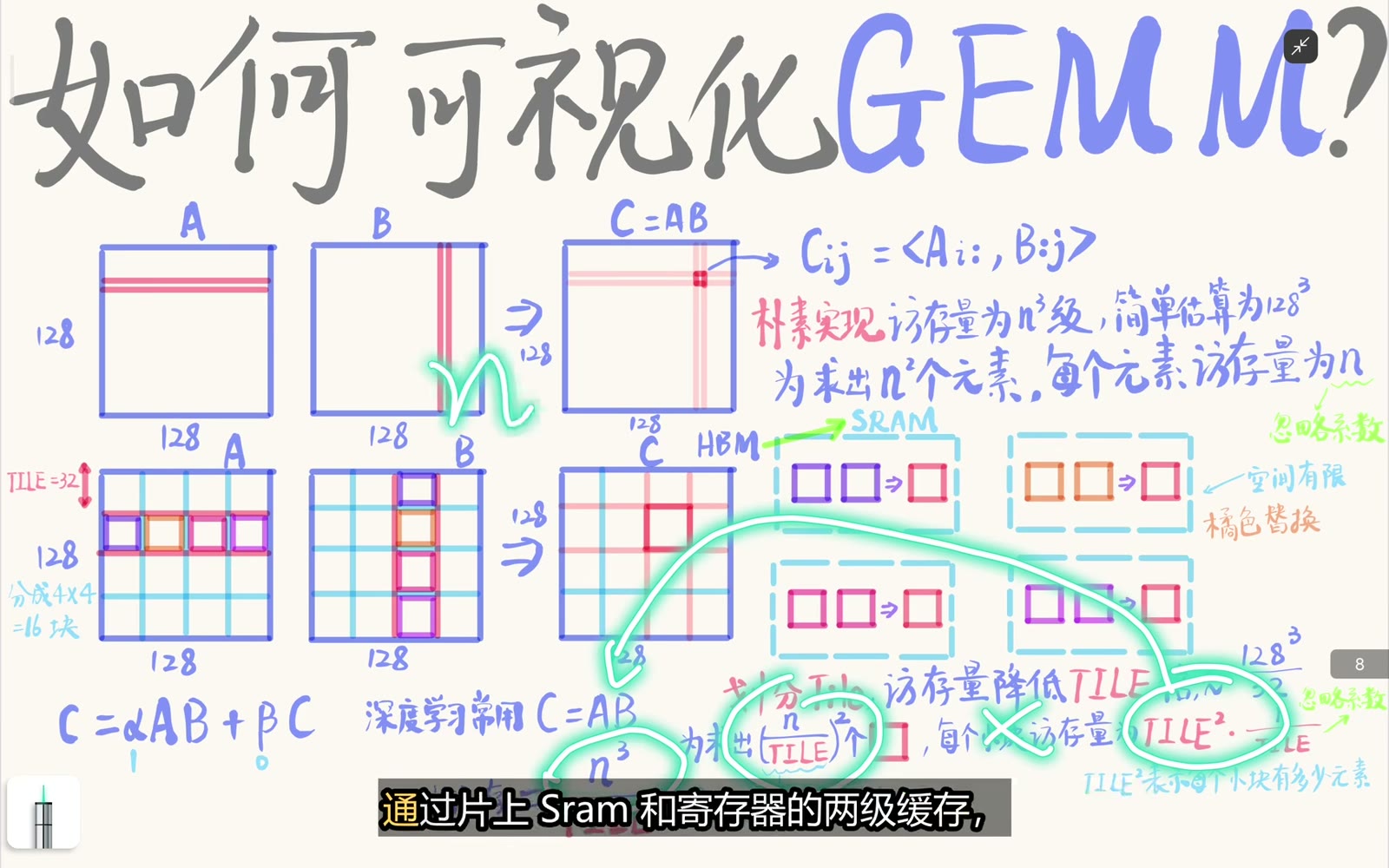

分块后输入访存从立方量级除以 tile 边长 — **图 6**
在方阵与理想复用的简化模型下，外部读流量由 O(N³) 降到约 O(N³/TILE)。
原视频 · 03:20 ↗

从 03:20 查看视频中的分块访存量比较

在方阵、整除、忽略边界与写回等理想假设下，输入 HBM 流量可概括为

O\!\left(\frac{N^3}{T}\right).

相对朴素 $O(N^3)$ 模型，约减少 $T$ 倍。

真实 kernel 的 tile 大小还受 shared memory 容量、寄存器压力、occupancy、bank conflict 和指令布局约束。

跟练与练习

原视频跟练

先暂停在 00:40，手写 $C_{ij}$ 的求和式，并标出收缩维 $k$ 。
回到 01:40，在 $4\times4$ tile 网格中圈出一个 $C$ tile 对应的 $A$ tile 行和 $B$ tile 列。
从 02:20 开始复述一次“HBM → shared memory → 寄存器 → HBM”的数据生命周期。
在 03:20 的复杂度比较中逐项写出隐含假设，不把大 $O$ 当作实测带宽。

编者练习

设 $A,B$ 都是 $64\times64$ 方阵，tile 边长 $T=16$ 。只按视频的理想模型估算：相对完全不复用的输入读取，分块能带来约多少倍复用？输出矩阵共有多少个 tile？

查看参考答案

理想输入流量从 $O(N^3)$ 变为 $O(N^3/T)$ ，因此约减少 $T=16$ 倍。
每个维度的 tile 数为 $64/16=4$ ，输出共有 $4\times4=16$ 个 tile。
该答案没有计入写回、边界、cache 和硬件资源约束，不能直接解释为实际 kernel 一定快 16 倍。

常见误区

把 GEMM 固定写成 $C=AB$ ：完整接口还有 $\alpha$ 、 $\beta$ 与旧 $C$ 。
把 $C$ 的输入值和输出值混成一个对象：推导时可写 $C_{\text{in}}$ 、 $C_{\text{out}}$ 。
把 FLOPs 等同于性能：相同 FLOPs 下，HBM 流量与数据复用会显著影响速度。
把所有片上 SRAM 都称为 shared memory：shared memory 只是软件可管理的片上存储空间之一。
认为 tile 越大越好：tile 过大会增加寄存器和 shared memory 压力，降低 occupancy。
把 $O(N^3/T)$ 当成精确字节数：它来自视频的理想化方阵访存模型。

本课小结

GEMM 的完整形式是 $C_{\text{out}}=\alpha AB+\beta C_{\text{in}}$ 。
$C_{ij}$ 是 $A$ 的第 $i$ 行与 $B$ 的第 $j$ 列的点积。
分块的核心不是减少乘加次数，而是让输入 tile 在片上被反复使用。
shared memory 承担线程块级复用，寄存器保存细粒度输出累加器。
视频理想模型中，边长为 $T$ 的 tile 把输入 HBM 流量从 $O(N^3)$ 降到 $O(N^3/T)$ 。
真实 GEMM 还要在 tile 大小、占用率、同步与存储冲突之间权衡。

02

主题讲解 · 02:33

列并行与行并行究竟怎样切分矩阵

学习目标

为线性层 $Y=XW$ 建立不含歧义的 shape 账本。
按数学矩阵 $W$ 的列或行判断 column parallel 与 row parallel。
推导两种切分下每张卡的局部输入、权重与输出 shape。
区分输出拼接与部分和归约两类集合通信。
说明为什么实际系统可以延迟 all-gather，或改用 reduce-scatter。
识别权重转置存储导致的命名错觉。

前置与衔接

上一课把 GEMM 写成矩阵 shape 与 tile 数据流。

本课把同一个乘法分给 $p$ 张设备。

统一采用

X\in\mathbb R^{M\times K},\qquad W\in\mathbb R^{K\times N},\qquad Y=XW\in\mathbb R^{M\times N}.

只要始终盯住收缩维 $K$ 与输出维 $N$ ，列并行和行并行就不会混。

核心讲解

1. “列”与“行”首先指数学表达式中的 $W$

tensor parallel 把同一层权重分片到多张卡上。

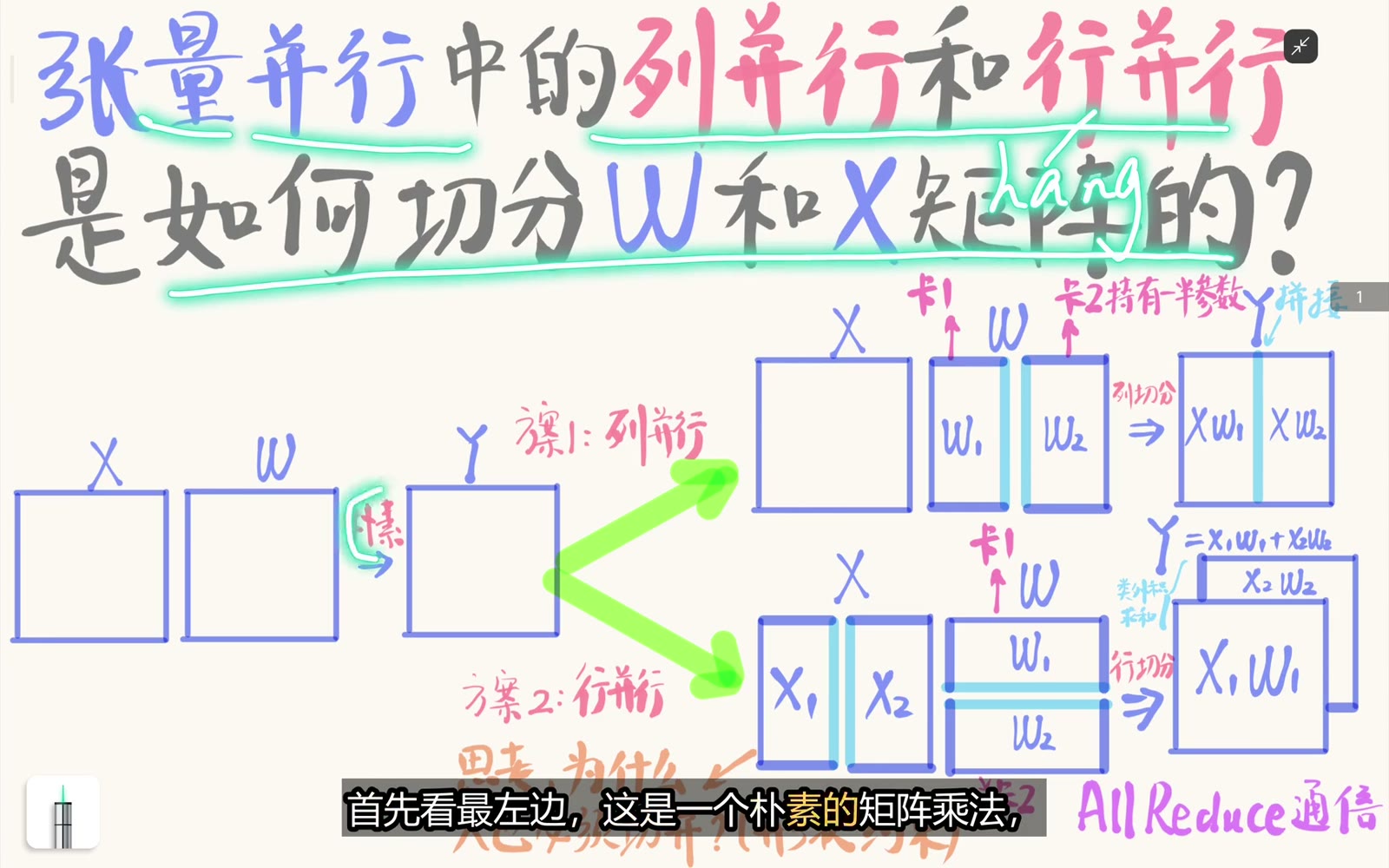

列切分与行切分的总览 — **图 1**
列并行与行并行都以权重 W 的切分方向命名，并分别产生输出分片或局部和。
原视频 · 00:00 ↗

从 00:00 查看列并行与行并行的总览

这里的命名基于纸面公式 $Y=XW$ 中 $W$ 的方向：

沿 $W$ 的列，也就是输出维 $N$ 切分，叫 column parallel；
沿 $W$ 的行，也就是输入/收缩维 $K$ 切分，叫 row parallel。

某些框架实际保存的是 $W^\top$ ，视觉上的行列可能反过来。

所以判断时应先把实现还原到数学 shape，而不是只看内存里矩形朝向。

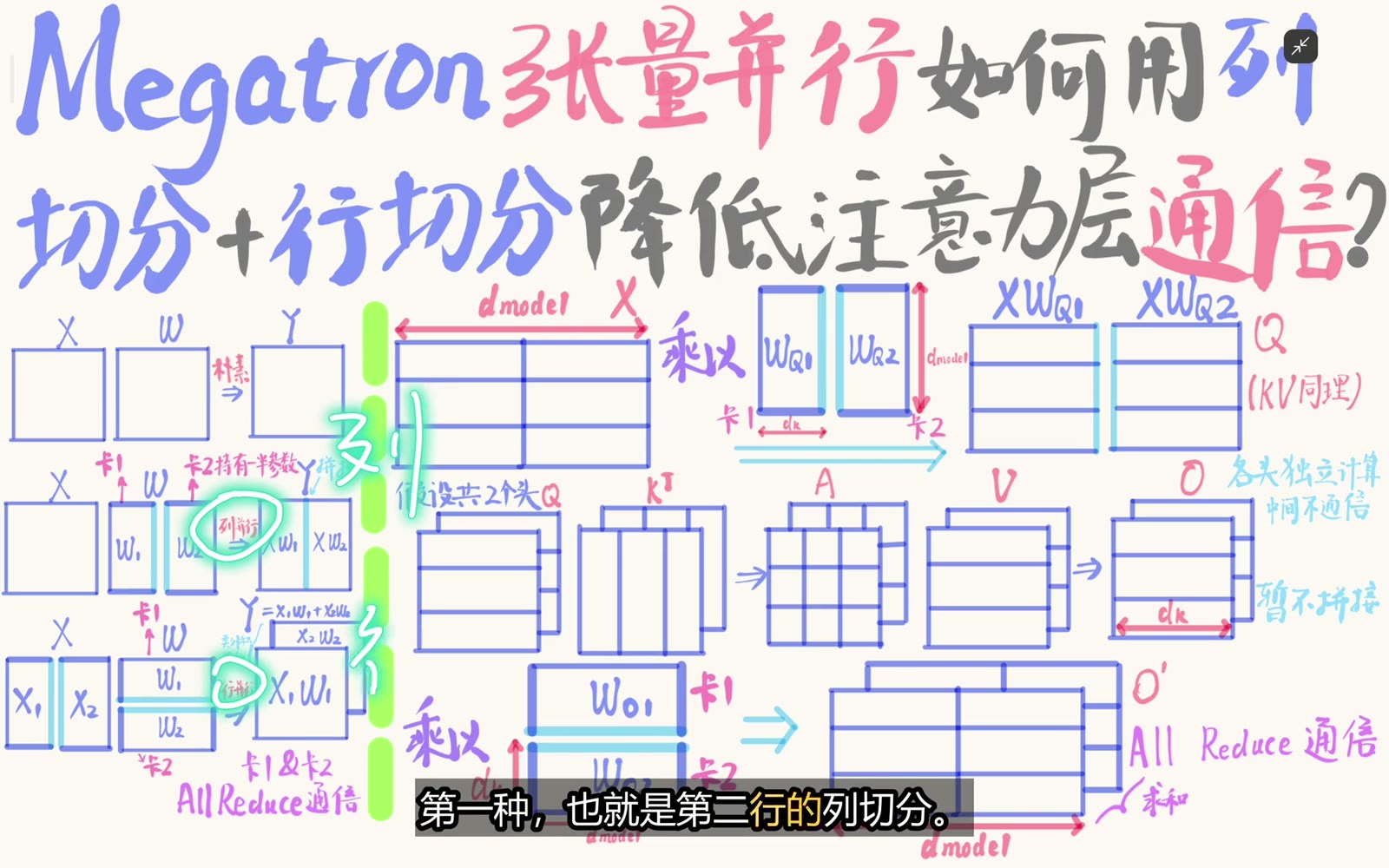

2. 列并行切的是输出特征

假设 $N$ 能被设备数 $p$ 整除，把权重写成横向拼接：

W=[W_0\;W_1\;\cdots\;W_{p-1}], \qquad W_r\in\mathbb R^{K\times N/p}.

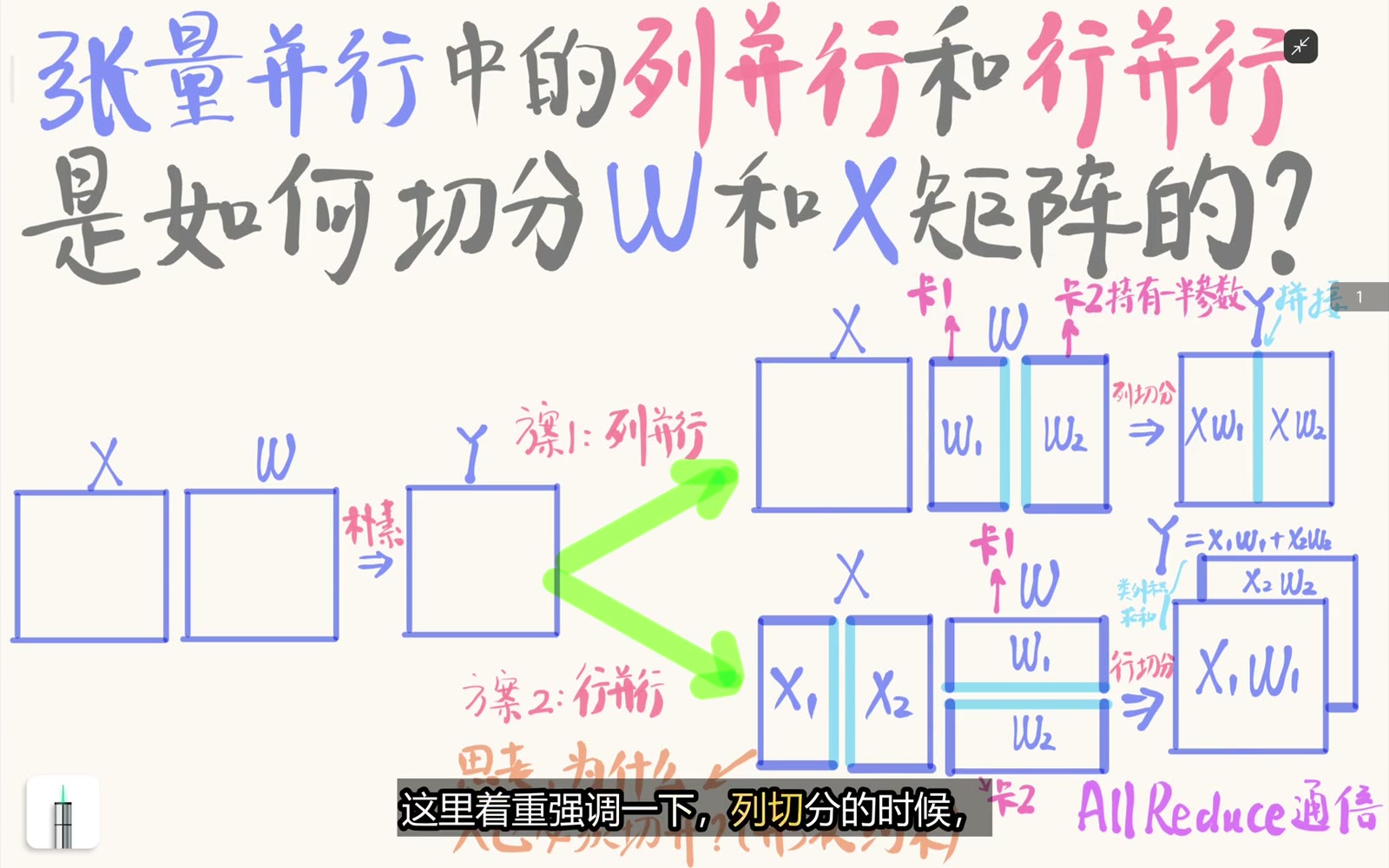

权重沿输出维切成多个列分片 — **图 2**
列并行沿 W 的输出维切成 W1、W2，每张卡只保存一半列参数。
原视频 · 00:40 ↗

从 00:40 查看 column parallel 的权重列分片

输入 $X$ 在各设备上保持完整或逻辑复制。

第 $r$ 张卡计算

Y_r=XW_r\in\mathbb R^{M\times N/p}.

每张卡得到最终输出的一组列，而不是同一个输出的部分和。

3. 列并行的数学合并是 concat

完整输出为

Y=[Y_0\;Y_1\;\cdots\;Y_{p-1}].

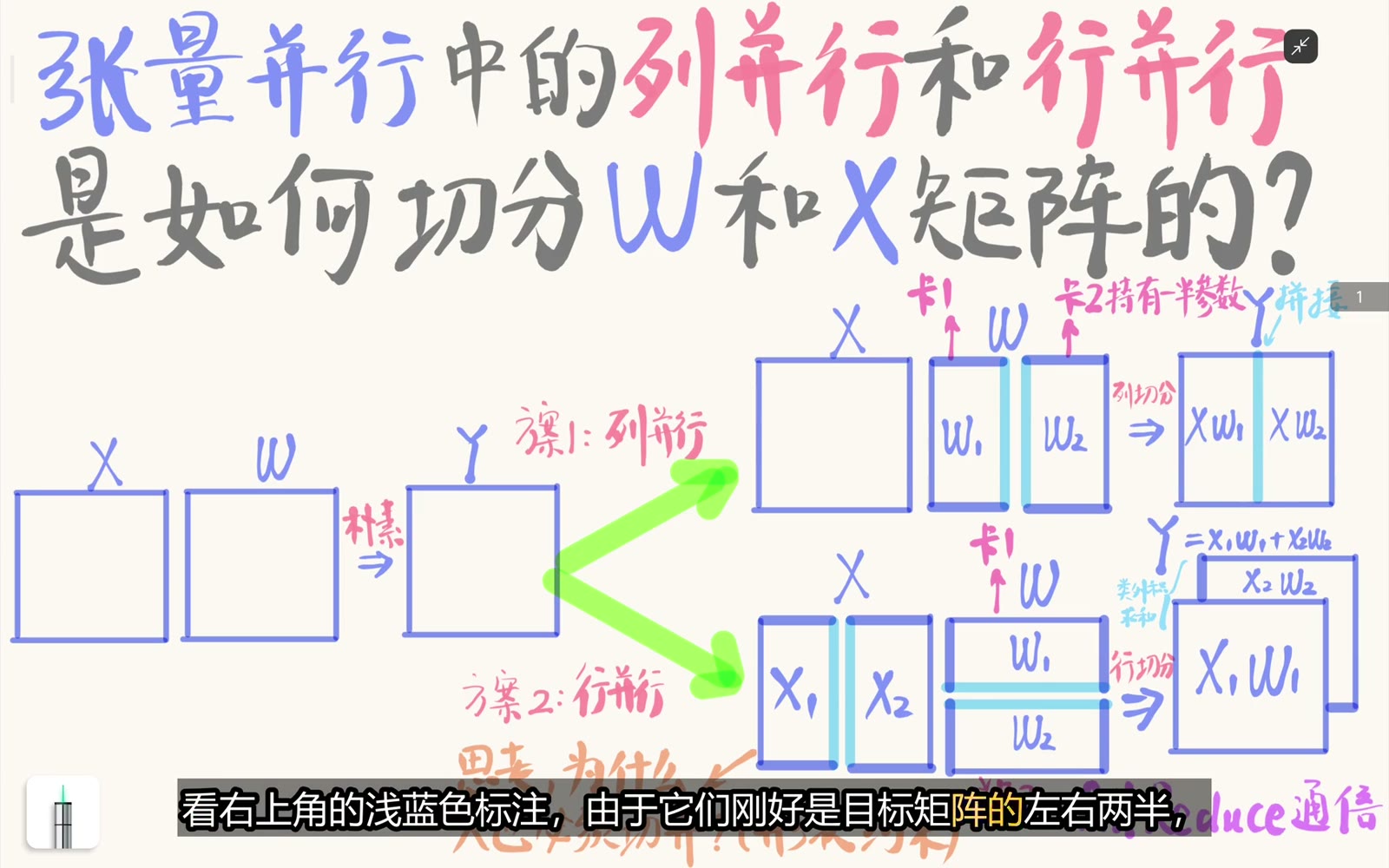

各卡局部输出沿输出维拼回完整结果 — **图 3**
列并行复制完整 X，各卡计算 XW1、XW2，结果是完整 Y 的左右分片，逻辑拼接即可复原。
原视频 · 01:00 ↗

从 01:00 查看列并行局部输出的拼接关系

若下一层必须在每张卡上看到完整 $Y$ ，可以用 all-gather 物理收集这些分片。

但“数学上可 concat”不等于“此刻一定发起 all-gather”。

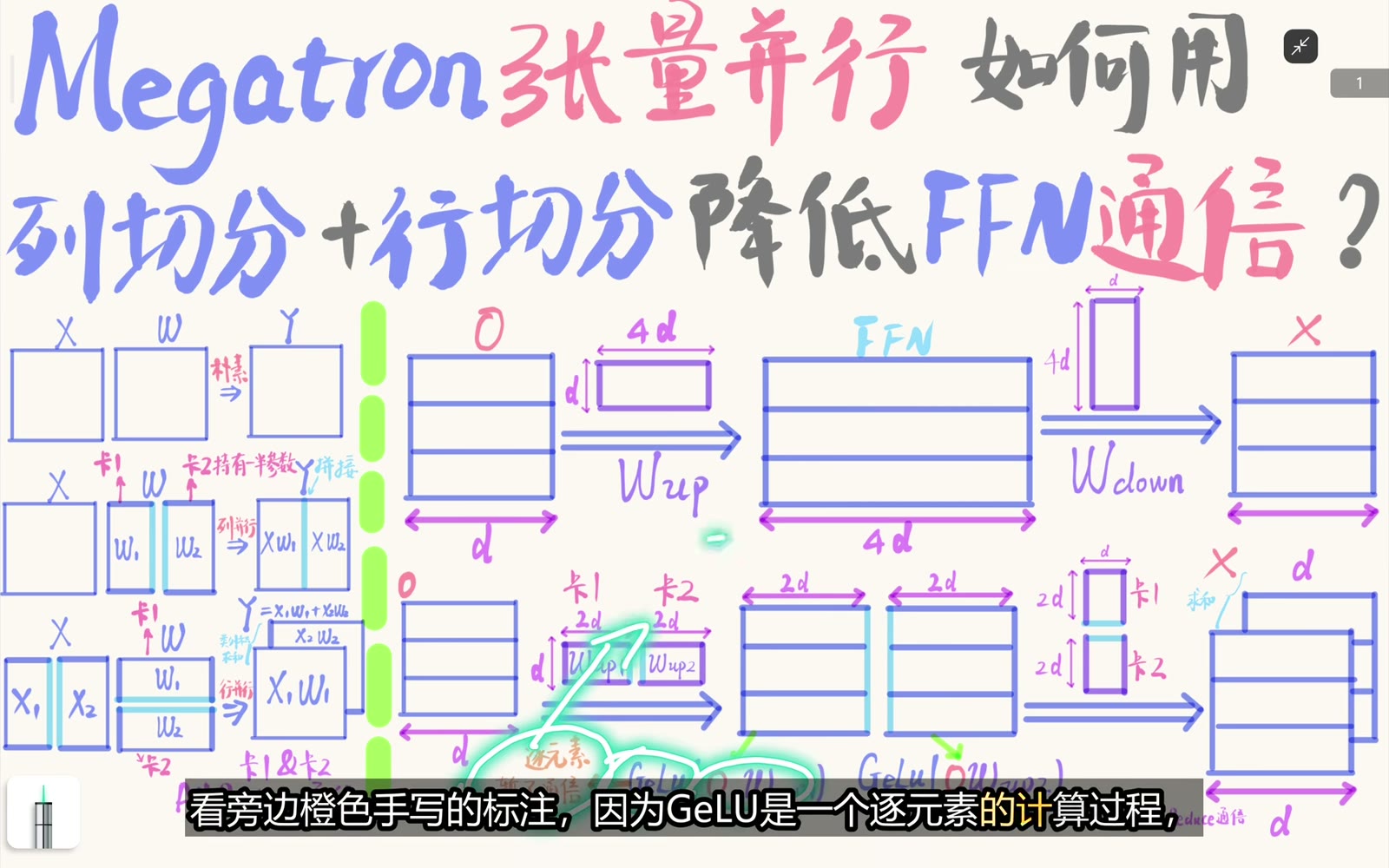

若后续算子能直接消费分片，例如逐元素激活或配套的 row-parallel 层，就可以保留 sharded layout，延迟甚至省掉这次通信。

4. 行并行切的是收缩维

把 $W$ 沿行方向写成纵向堆叠：

W= \begin{bmatrix} W_0\\W_1\\\vdots\\W_{p-1} \end{bmatrix}, \qquad W_r\in\mathbb R^{K/p\times N}.

此时输入也必须按相同的 $K$ 维切成

X=[X_0\;X_1\;\cdots\;X_{p-1}], \qquad X_r\in\mathbb R^{M\times K/p}.

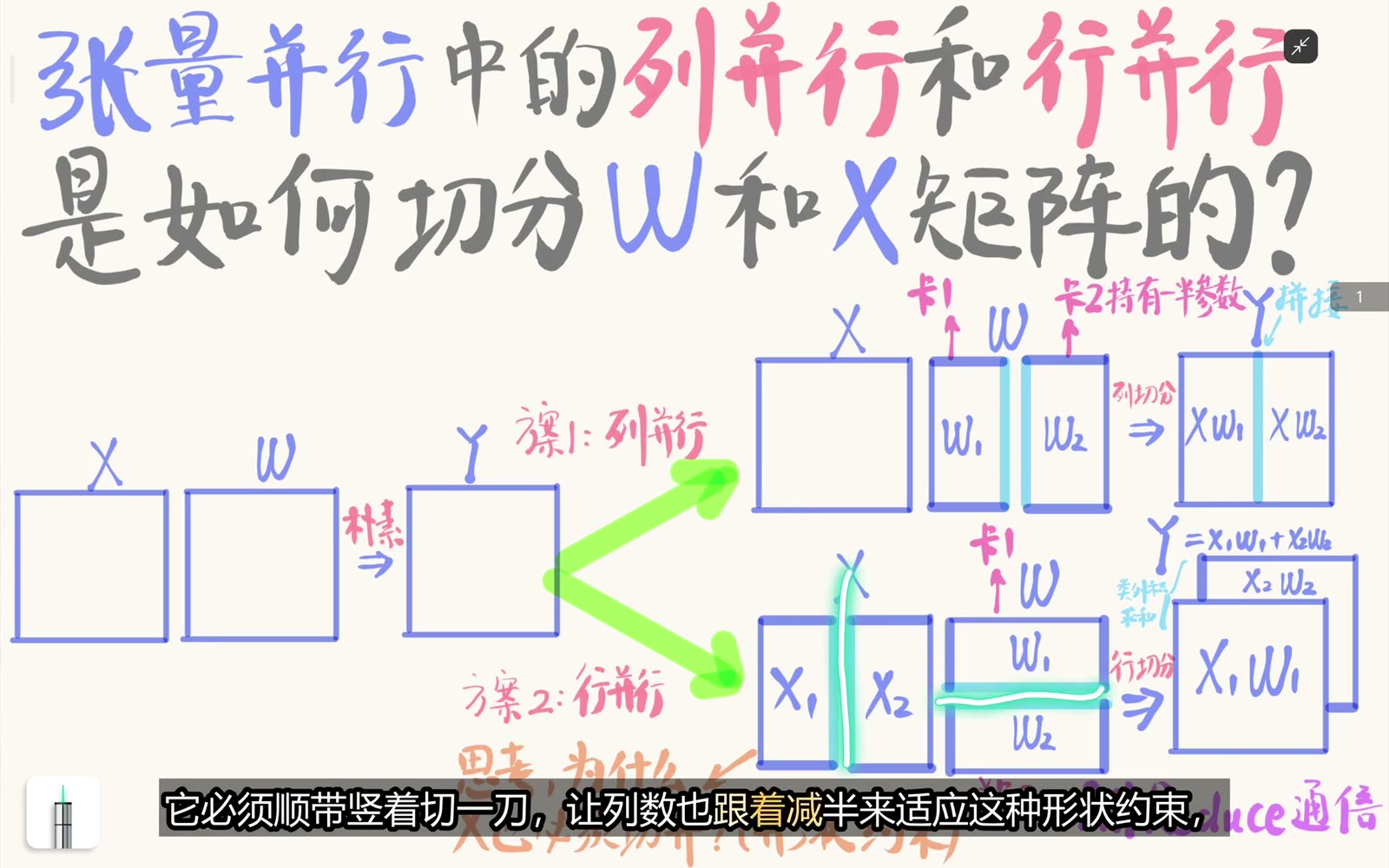

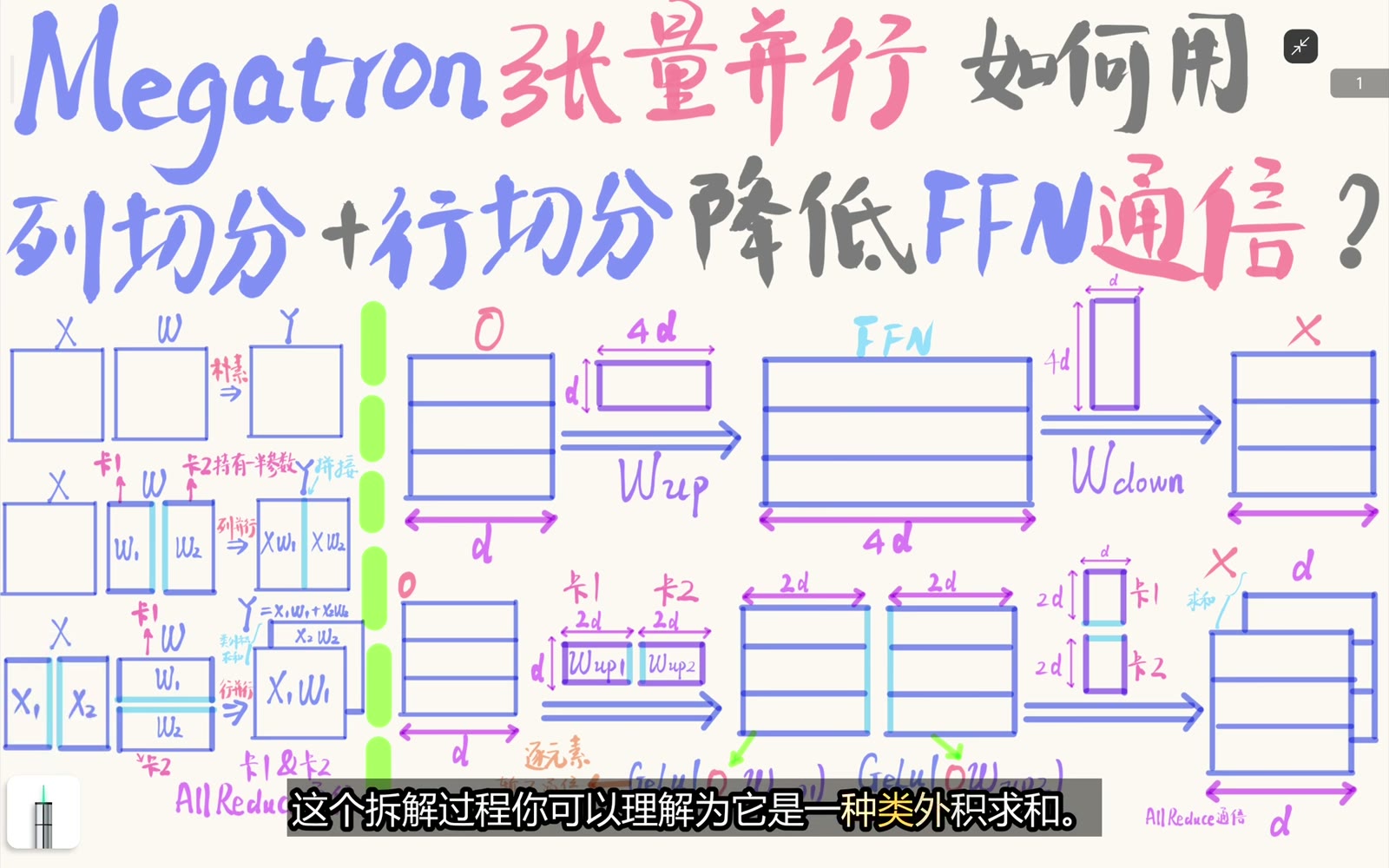

行并行要求输入特征分片与权重行分片对齐 — **图 4**
行并行沿 W 的输入维切分，因此 X 也必须沿对应特征维切成 X1、X2 才能满足内维对齐。
原视频 · 01:40 ↗

从 01:40 查看 row parallel 的输入与权重 shape 对齐

这样局部矩阵乘 $X_rW_r$ 的收缩维才一致。

5. 行并行产生的是同形状部分和

每张卡计算

P_r=X_rW_r\in\mathbb R^{M\times N}.

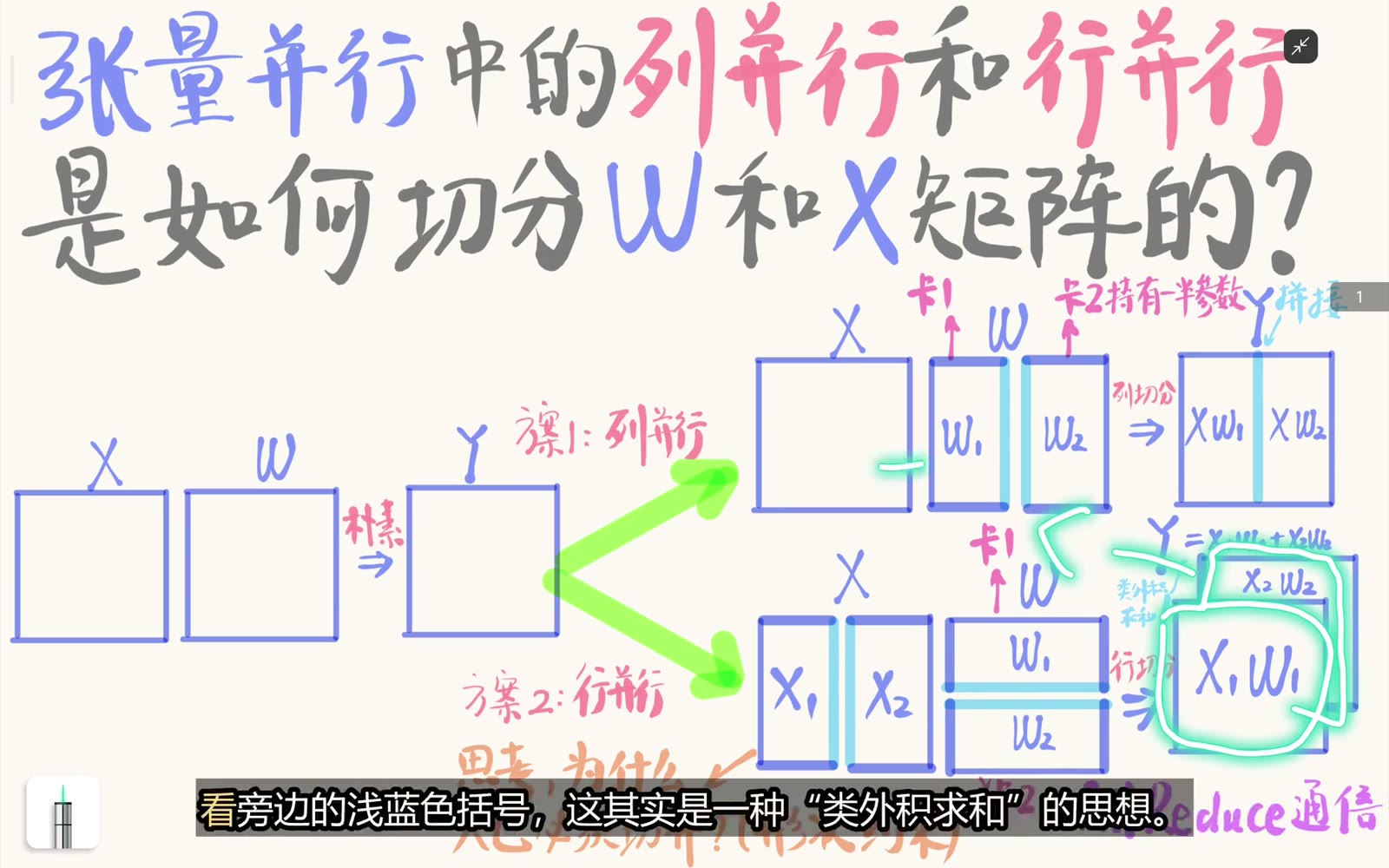

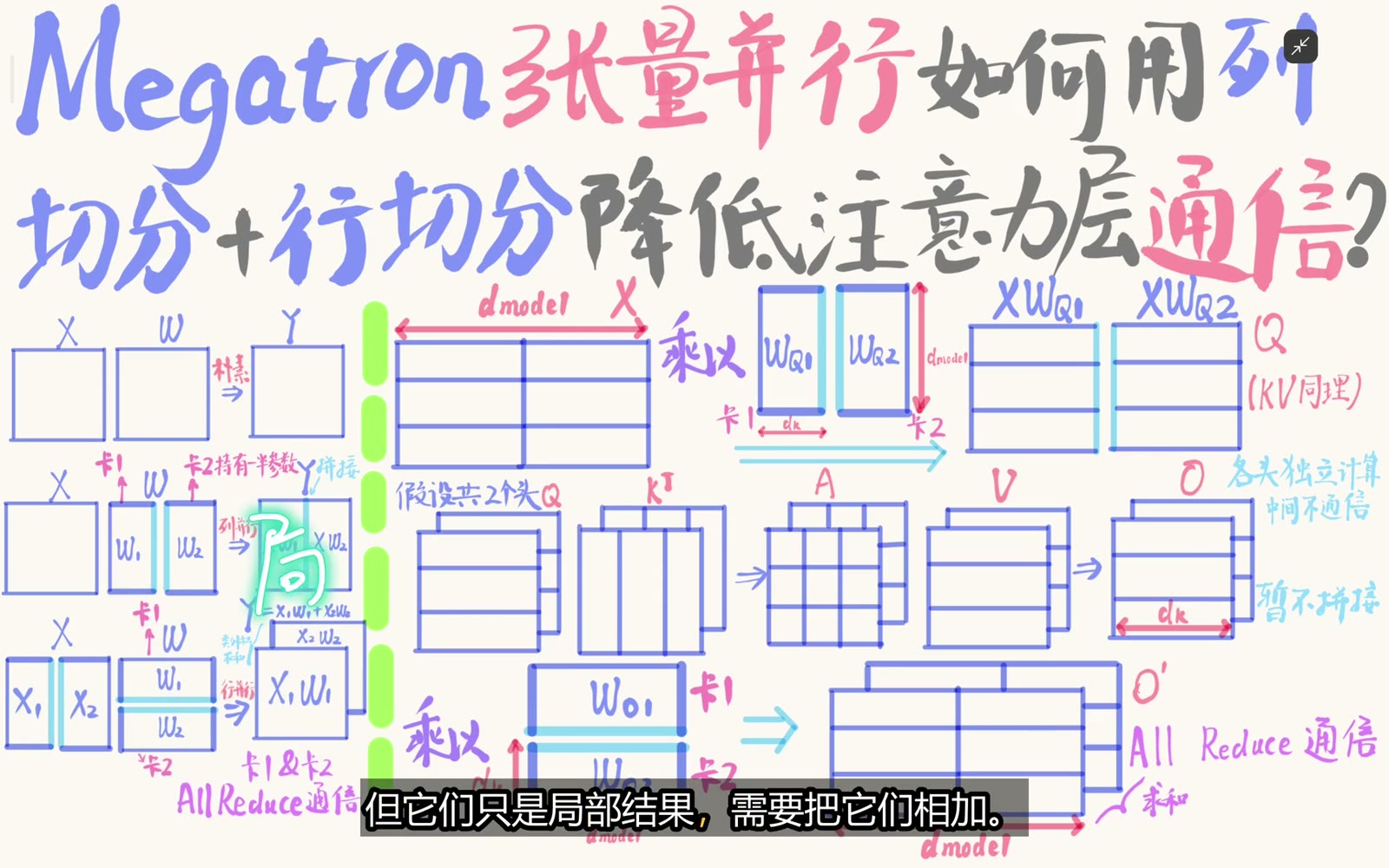

每张卡都产生一个完整输出形状的局部部分和 — **图 5**
各卡得到 X1W1 与 X2W2，它们 shape 都等于完整 Y，但数值只是沿收缩维的局部和。
原视频 · 02:00 ↗

从 02:00 查看 row parallel 的局部部分和

这些 $P_r$ 不是不同输出列，而是完整 $Y$ 在不同 $K$ 区间上的贡献。

因为

XW = \sum_{r=0}^{p-1}X_rW_r,

所以必须逐元素相加，而不是沿某一维拼接。

6. All-Reduce 完成全局求和

若每张卡都需要完整输出，则执行

Y=\operatorname{AllReduce}_{\text{sum}}(P_r).

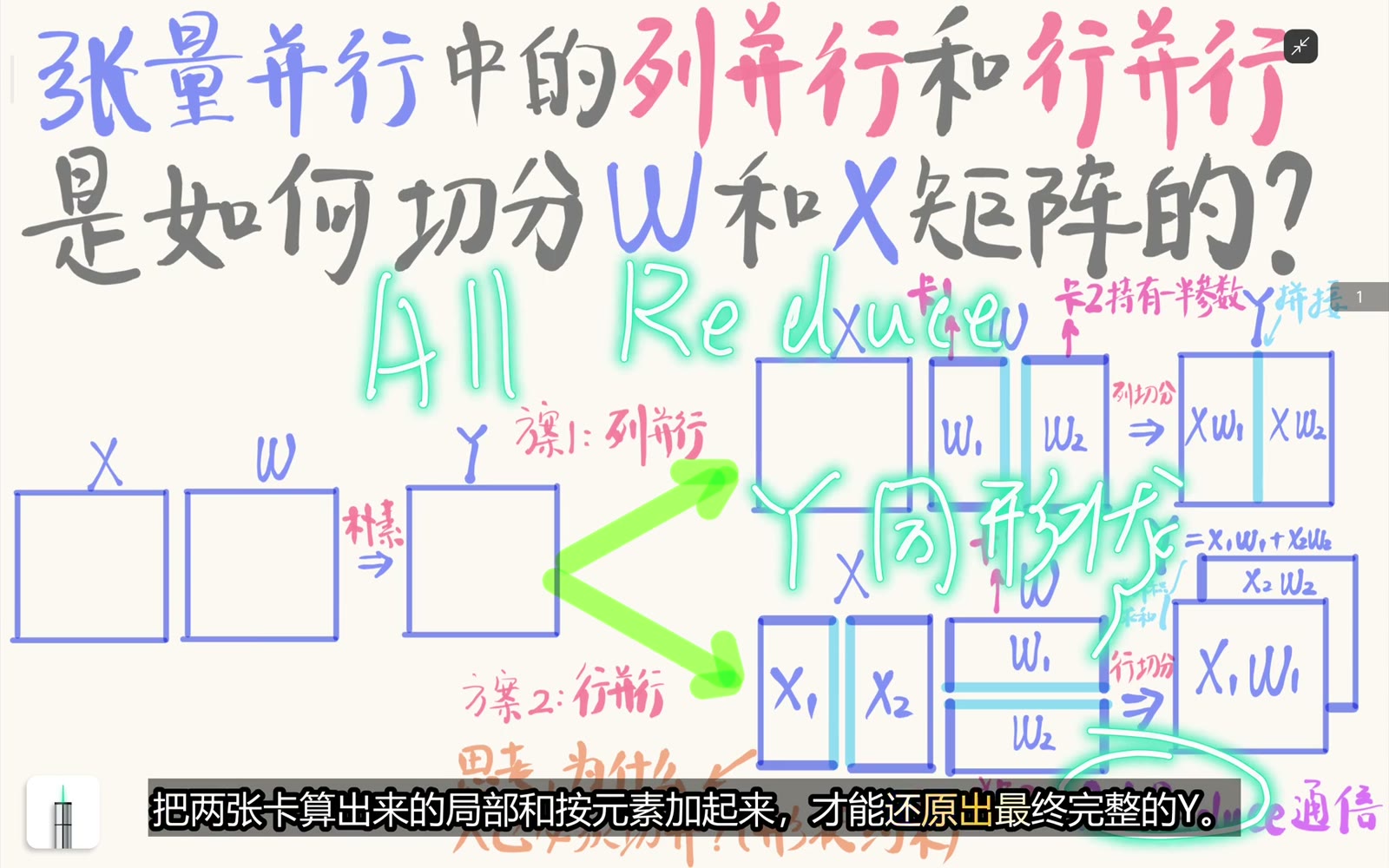

All-Reduce 把各卡局部贡献求和并复制到各卡 — **图 6**
对局部和做逐元素 All-Reduce，得到 Y=X1W1+X2W2 的完整结果。
原视频 · 02:20 ↗

从 02:20 查看 row parallel 的 All-Reduce

All-Reduce 同时完成 reduce 与结果分发，每个参与者最后都得到相同的 $Y$ 。

若后续只想保留输出分片，工程实现也可以使用 reduce-scatter，把“求和”和“按目标布局分片”合并。

这属于编者补充的系统边界；视频用 All-Reduce 讲清最基本关系。

7. 用 shape 账本一眼区分两种模式

模式	$W_r$	$X_r$ 或 $X$	局部结果	数学合并
column parallel	$K\times N/p$	$M\times K$	$M\times N/p$	沿 $N$ concat
row parallel	$K/p\times N$	$M\times K/p$	$M\times N$	对设备求和

一个实用判断法是：

局部输出的列数缩小了，通常是列并行；
局部输出 shape 完整但数值不完整，通常是行并行。

8. 通信需求取决于上下游布局

孤立分析一个线性层时，很容易说“列并行后 all-gather，行并行后 all-reduce”。

系统优化真正关心的是连续算子的布局：

当前输出是不是下一层恰好需要的输入分片；
逐元素算子能否就地作用于分片；
结果要求复制到所有设备，还是继续保持切分；
forward 与 backward 各自需要什么 collective。

因此并行策略必须按算子链设计，而不是逐层机械插通信。

跟练与练习

原视频跟练

从 00:40 开始，给每个 column shard 写出 $K\times N/p$ 。
在 01:00 暂停，判断局部结果是最终输出的“分片”还是“部分和”。
从 01:40 开始，检查 row parallel 为什么必须同步切分 $X$ 的特征维。
在 02:20 解释 All-Reduce 为什么是求和而不是 concat。

编者练习

给定 $X\in\mathbb R^{8\times12}$ 、 $W\in\mathbb R^{12\times20}$ ，使用 $p=4$ 张卡。分别写出 column parallel 与 row parallel 下单卡权重、输入和局部输出的 shape，并指出合并操作。

查看参考答案

column parallel：
$W_r:12\times5,\quad X:8\times12,\quad Y_r:8\times5.$
四个 $Y_r$ 沿输出维 concat，得到 $8\times20$ 。
row parallel：
$W_r:3\times20,\quad X_r:8\times3,\quad P_r:8\times20.$
四个 $P_r$ 逐元素求和；若所有卡都要完整结果，可用 All-Reduce。

常见误区

只看存储里的矩阵朝向命名行列：实现可能保存 $W^\top$ ，先还原数学 shape。
列并行也把 $X$ 沿 $K$ 切开：那会让局部结果变成部分和，已经进入行并行逻辑。
把列并行的输出相加：各卡拥有不同输出列，数学上应 concat。
把行并行的部分和 concat：每份都是 $M\times N$ 的同形状贡献，应逐元素相加。
认为列并行后必定立即 all-gather：下游能消费分片时可以延迟通信。
认为 row parallel 永远只能 All-Reduce：目标布局为分片时可考虑 reduce-scatter。

本课小结

对 $Y=XW$ ，column parallel 沿 $W$ 的输出维 $N$ 切分。
列并行复制输入，产生 $M\times N/p$ 输出分片，数学合并是 concat。
row parallel 沿 $W$ 的收缩维 $K$ 切分，输入必须按同一维对齐切分。
行并行产生 $M\times N$ 的局部部分和，数学合并是求和。
All-gather、All-Reduce 或 reduce-scatter 的选择取决于下游所需布局。
权重转置存储会制造行列错觉，shape 账本比视觉方向可靠。

03

主题讲解 · 03:38

为什么 Ring All-Reduce 的单卡通信量趋近常数

学习目标

区分 reduce、broadcast、reduce-scatter、all-gather 与 All-Reduce。
解释中心化归约为何让根节点成为通信热点。
追踪 ring reduce-scatter 中一个 chunk 的逐跳累加。
解释 all-gather 如何把归约完成的 chunk 分发给所有设备。
推导 $N$ 卡 ring All-Reduce 的单卡发送量。
正确解读“4 卡 1.5 倍、128 卡约 2 倍”中的统计口径与延迟边界。

前置与衔接

上一课看到 row parallel 产生多个同形状部分和，必须跨设备求和。

All-Reduce 的语义是：

y=\sum_{r=0}^{N-1}x_r,

并让每个 rank 最终都拥有 $y$ 。

本课不只问“结果是什么”，还问这件事怎样避免让一张卡承担几乎全部流量。

核心讲解

1. 中心化方案把归约和广播都压在根节点

最直观的方法是选择一个 root：

其余 $N-1$ 张卡把大小为 $S$ 的张量发给 root；
root 对所有张量求和；
root 把结果再发给其余 $N-1$ 张卡。

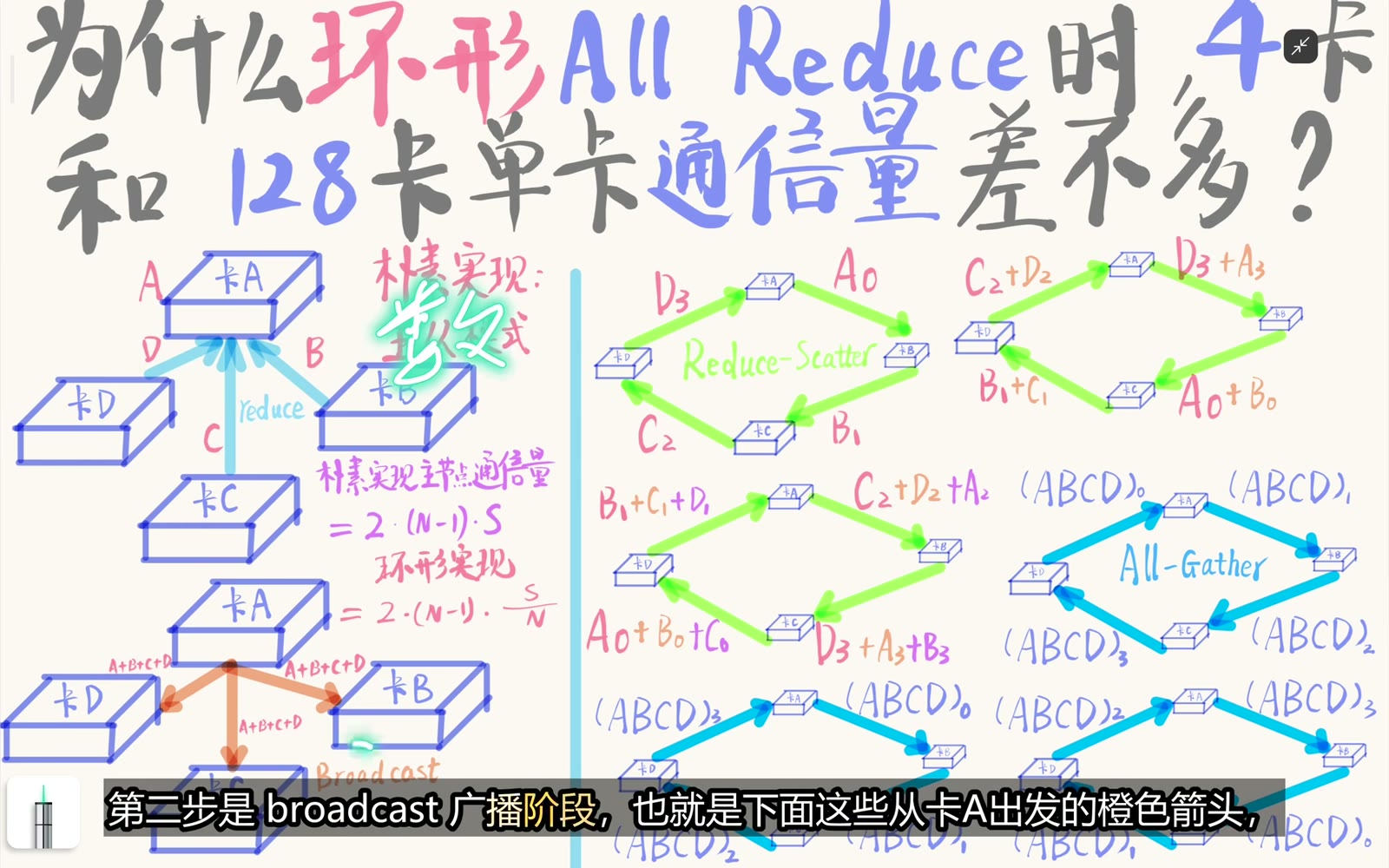

中心化方案先向根节点归约，再由根节点广播 — **图 1**
朴素主从 All-Reduce 先把其他卡数据汇聚到主卡，再由主卡广播总和。
原视频 · 00:20 ↗

从 00:20 查看中心化 reduce 加 broadcast

算法语义正确，但 root 同时接收和发送大量数据，网络链路和本地注入带宽都可能成为瓶颈。

2. 根节点负担会随设备数线性增长

按视频口径，root 在归约阶段接收 $(N-1)S$ ，在广播阶段发送 $(N-1)S$ 。

总端点流量为

V_{\text{root}}=2(N-1)S.

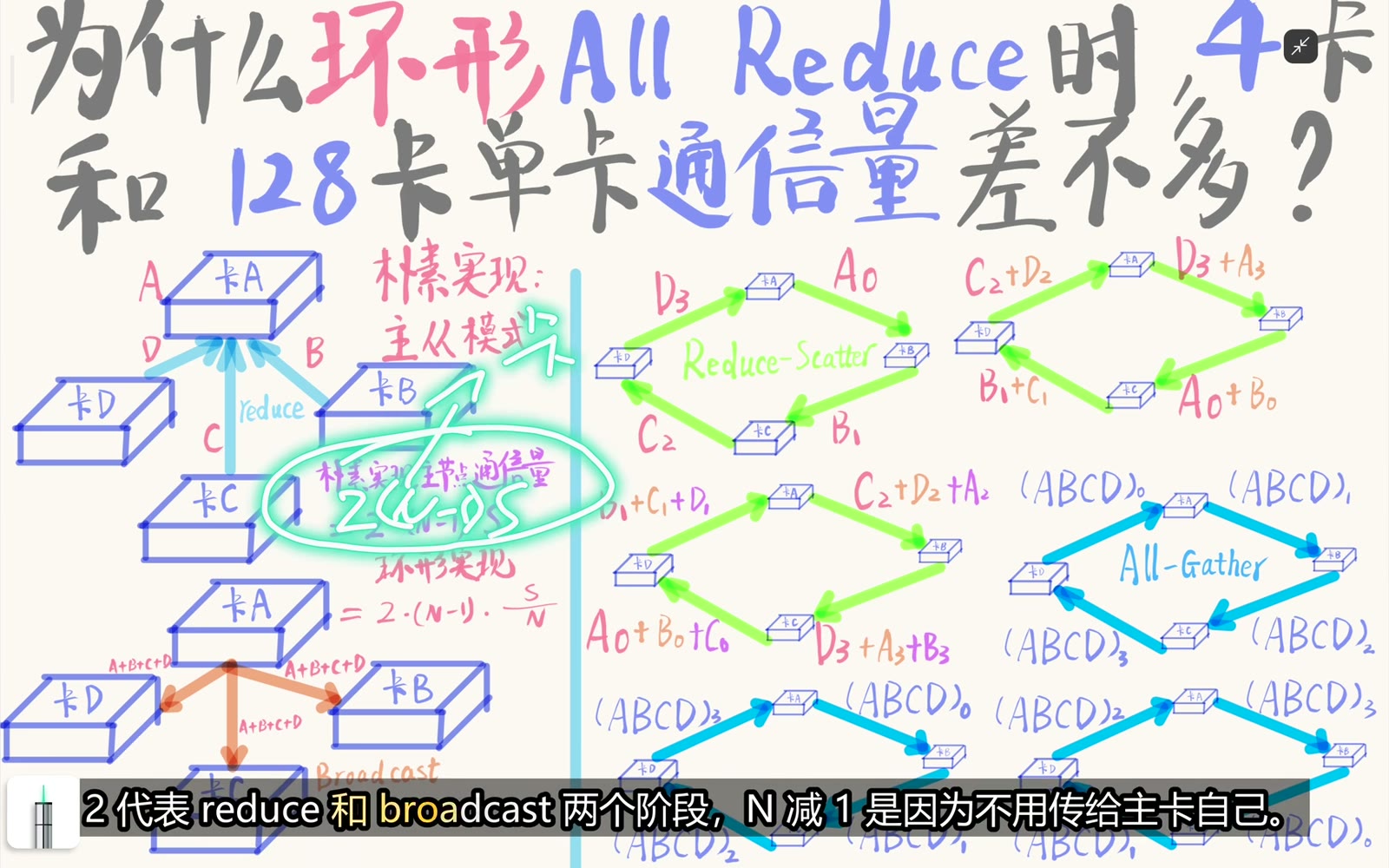

根节点的收发流量随 rank 数增加 — **图 2**
按视频的传输量口径，主卡承担 reduce 与 broadcast 两阶段共 2(N−1)S 的通信。
原视频 · 00:40 ↗

从 00:40 查看中心化根节点的通信量

非 root 设备各自只发送一次、接收一次，负载高度不均。

设备越多，root 的流量越大，这正是 ring 方案要消除的热点。

3. Ring 先把每张卡的数据切成 $N$ 个 chunk

把 $N$ 个 rank 连成逻辑环，每份大小为 $S$ 的输入切成 $N$ 个等大 chunk：

x_r=[x_r^{(0)},x_r^{(1)},\ldots,x_r^{(N-1)}], \qquad |x_r^{(j)}|=S/N.

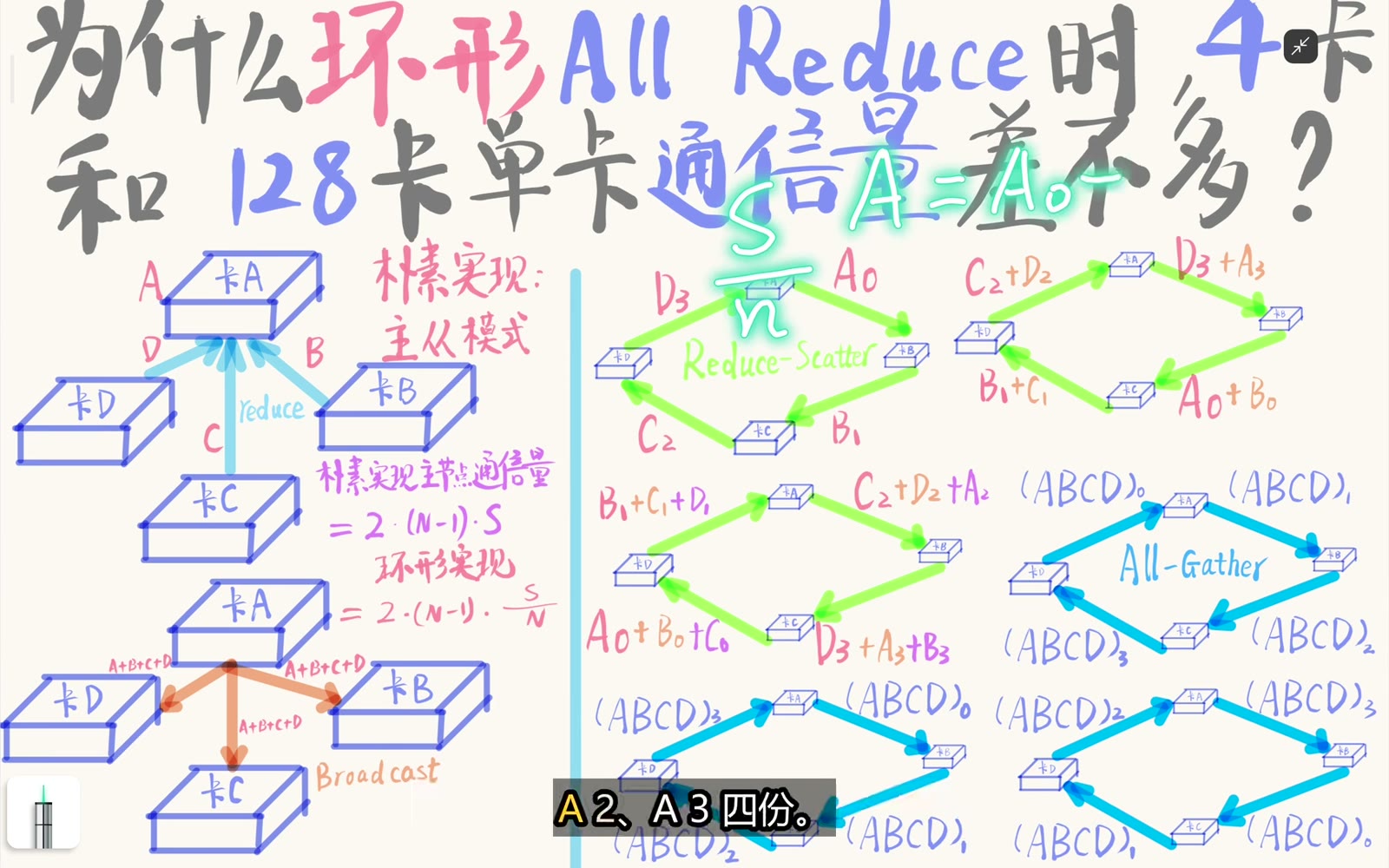

每个 rank 的张量被切成与 rank 数相同的 chunk — **图 3**
Ring All-Reduce 把每卡大小 S 的张量等分成 N 个大小 S/N 的同编号数据块。
原视频 · 01:00 ↗

从 01:00 查看 ring 中的数据切块方式

每一步，每个 rank 向下一个邻居发送一个 chunk，同时从上一个邻居接收一个 chunk。

所有 rank 都在并行通信，不再存在唯一 root。

4. Reduce-Scatter 让同编号 chunk 沿环累加

第一阶段需要 $N-1$ 步。

收到一个 chunk 后，rank 把它与自己对应编号的局部 chunk 求和，再把部分和继续传向下一站。

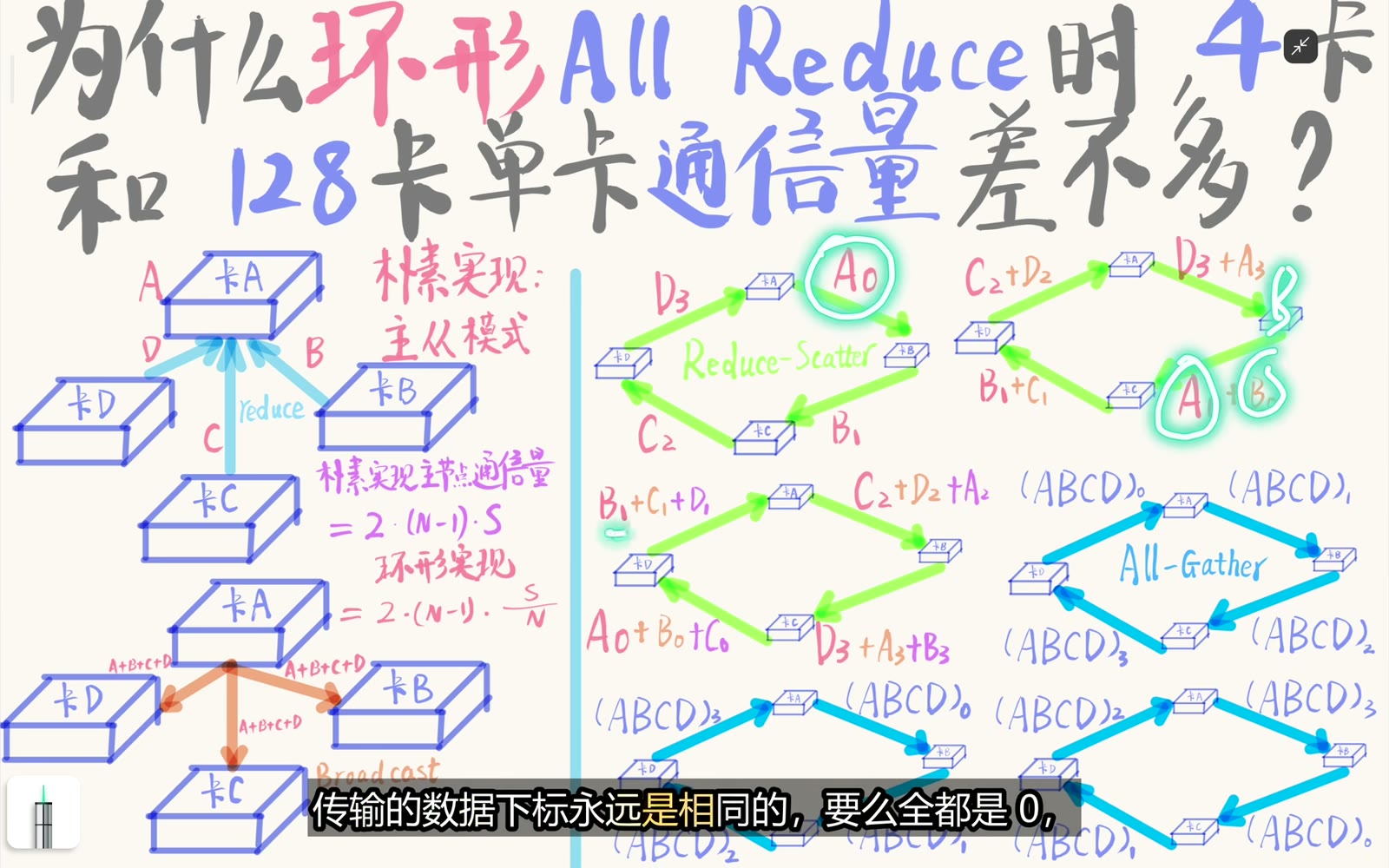

reduce-scatter 中同编号 chunk 逐跳累加 — **图 4**
Reduce-Scatter 中，同编号 chunk 沿环传递并逐卡累加，经过 N−1 步后每卡持有一个完整归约块。
原视频 · 01:40 ↗

从 01:40 查看 reduce-scatter 的逐跳累加

阶段结束时：

每个编号的 chunk 都已经聚合了全部 $N$ 张卡的贡献；
每个 rank 只持有其中一个完成归约的 chunk；
所有完成 chunk 分散在不同 rank 上。

这就是名字中的 reduce 与 scatter。

5. All-Gather 再分发已经归约完成的 chunk

第二阶段同样执行 $N-1$ 步，但不再做求和，只转发完整 chunk。

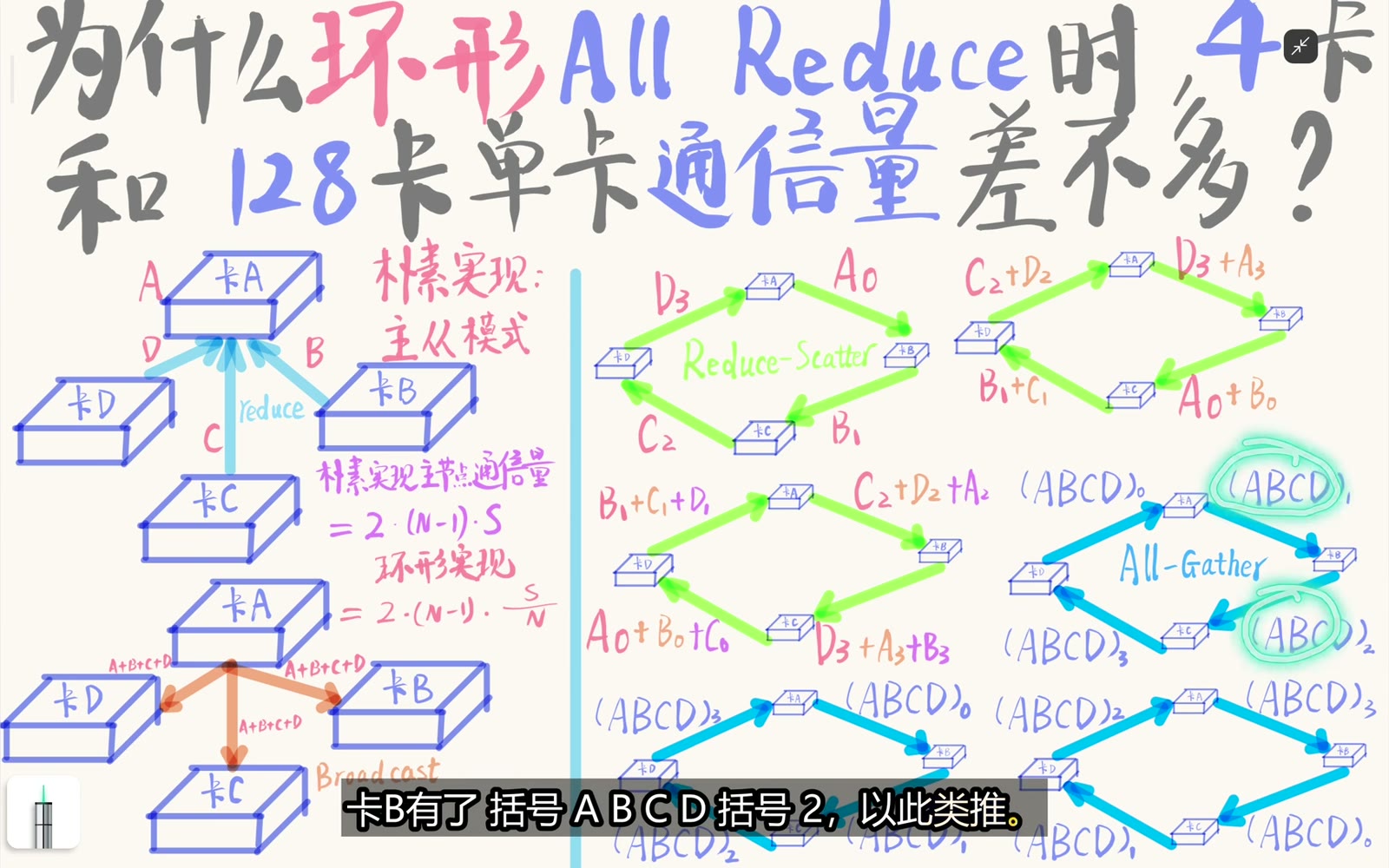

all-gather 把各处已经完成的 chunk 传遍整环 — **图 5**
All-Gather 再传播各卡已归约完成的 chunk，使每张卡最终收集全部 N 个结果块。
原视频 · 02:20 ↗

从 02:20 查看 all-gather 如何补齐完整结果

每一步，每个 rank 发送自己当前持有的一份完成 chunk，并接收另一份。

$N-1$ 步之后，每个 rank 都收齐 $N$ 份归约 chunk，拼成完整结果 $y$ 。

因此 ring All-Reduce 可分解为：

\text{Reduce-Scatter}+\text{All-Gather}.

6. 单卡发送量趋近 $2S$

每个阶段有 $N-1$ 步，每步每个 rank 发送大小 $S/N$ 的 chunk。

因此单个 rank 在两个阶段发送的总字节数为

V_{\text{send}} =2(N-1)\frac{S}{N} =2\left(1-\frac1N\right)S.

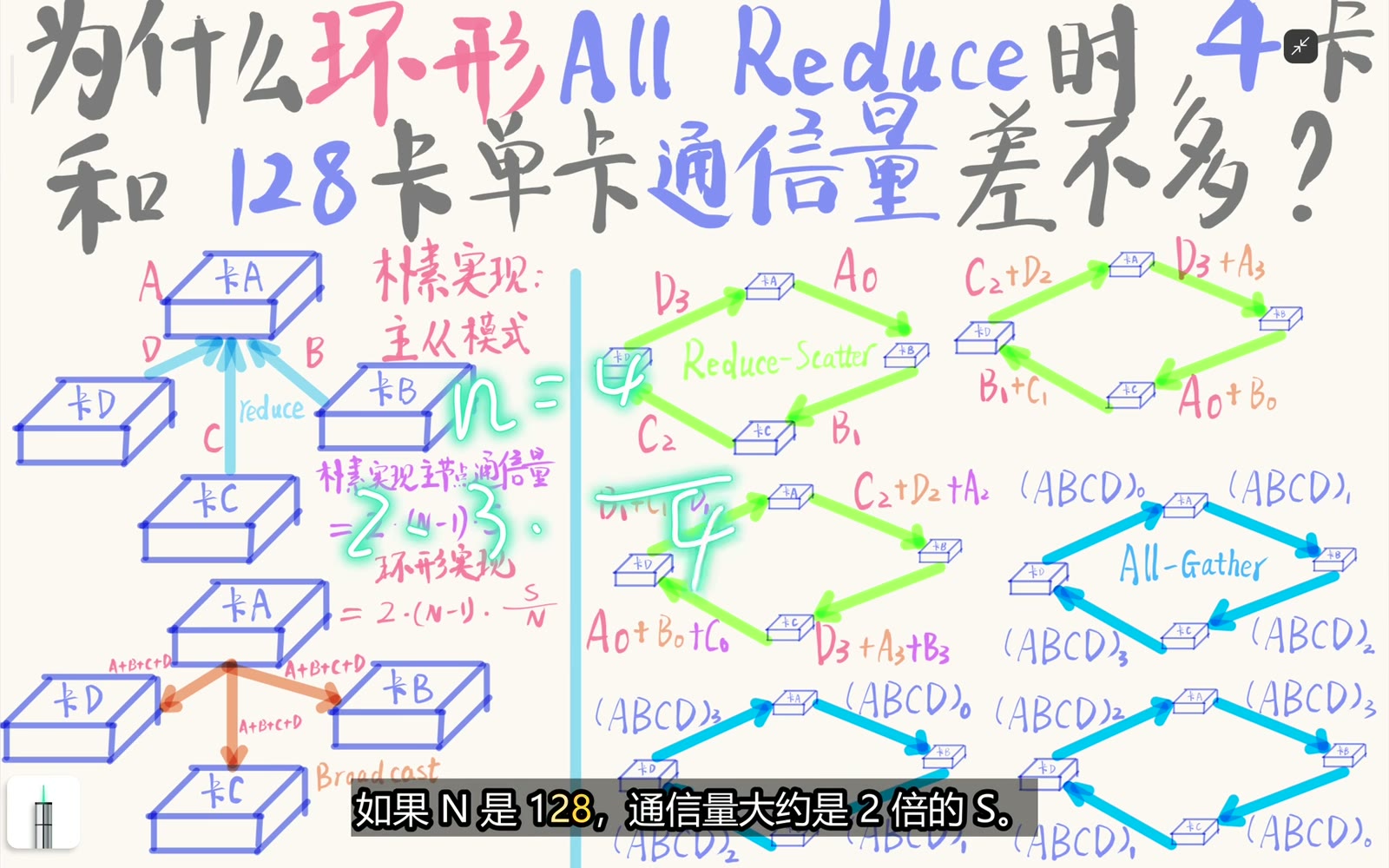

4 卡和 128 卡时单 rank 通信量的计算与极限 — **图 6**
两阶段每卡发送量为 2(N−1)S/N：4 卡是 1.5S，128 卡是 1.984375S，趋近 2S。
原视频 · 03:00 ↗

从 03:00 查看 4 卡与 128 卡的单卡通信量

代入 $N=4$ ：

V_{\text{send}}=2\times\frac34S=1.5S.

代入 $N=128$ ：

V_{\text{send}}=2\times\frac{127}{128}S=1.984375S.

当 $N\to\infty$ 时，单卡发送量趋近 $2S$ ，而不是随 $N$ 无界增长。

7. 必须先声明通信量统计口径

上式统计的是“每个 rank 发送的总字节数”。

同一个 rank 在环中也会接收同样多的字节。

若把端点的发送与接收相加，口径会变成

V_{\text{send+recv}} =4\left(1-\frac1N\right)S.

所以“约 2 倍”与“约 4 倍”可能都出现，差别在于是否把收和发分开统计。

比较算法或 profiler 数据前，必须确认 $S$ 是单份张量大小、发送量、链路流量还是收发合计。

8. 字节数趋近常数，不代表扩容没有代价

ring 的两个阶段各有 $N-1$ 个通信步，总步数为

2(N-1).

单卡总字节数趋近常数，但启动延迟项会随步数增长。

若一次通信时间近似写成

T\approx 2(N-1)\alpha +2\frac{N-1}{N}S\beta,

$\alpha$ 表示每步固定延迟， $\beta$ 表示单位字节传输时间。

这是编者补充的常用性能模型，视频主要讲字节量。

跨节点链路、环顺序、网络拓扑、chunk 大小和并发也都会影响真实速度。

跟练与练习

原视频跟练

从 00:20 开始列出中心化方案中 root 的接收与发送次数。
在 01:00 暂停，把每卡张量标成 $N$ 个编号 chunk。
从 01:40 追踪一个编号的 chunk 经过 $N-1$ 步后聚合了哪些 rank。
从 02:20 区分“继续累加”和“只做转发”的阶段边界。
在 03:00 手算 4 卡与 128 卡的 $2(N-1)S/N$ 。

编者练习

8 张卡对大小为 $S=256\text{ MiB}$ 的张量执行 ring All-Reduce。按视频的单 rank 发送量口径，计算每张卡总共发送多少 MiB；若把收与发相加，又是多少 MiB？

查看参考答案

发送量为
$2\left(1-\frac18\right)\times256 =448\text{ MiB}.$
接收量相同，所以端点收发合计为
$448+448=896\text{ MiB}.$
这里没有计入协议开销，也没有用步数延迟估算耗时。

常见误区

把 All-Reduce 当成只求和到一个 root：最终每个参与 rank 都得到归约结果。
认为 reduce-scatter 结束后每卡已有完整张量：每卡只有一个完整归约 chunk。
认为 all-gather 还在做数值求和：第二阶段只分发已完成的 chunk。
把单卡发送量与收发合计混用：两种口径相差一倍。
认为设备越多单卡字节数越少到零：它趋近 $2S$ 。
由字节量趋近常数推出延迟不变：通信步数仍为 $2(N-1)$ 。

本课小结

中心化 reduce+broadcast 让 root 承担 $2(N-1)S$ 的热点流量。
ring 把张量切成 $N$ 个 chunk，并让所有 rank 同时参与邻居通信。
reduce-scatter 完成分块归约，all-gather 完成结果分发。
单 rank 发送量为 $2(1-1/N)S$ ：4 卡是 $1.5S$ ，128 卡是 $1.984375S$ 。
收发合计需再乘二，比较数字前必须统一统计口径。
单卡字节数趋近常数不等于延迟恒定，步数与拓扑仍很重要。

04

主题讲解 · 03:52

用 Ping-Pong 双缓冲隐藏 GEMM 搬运延迟

学习目标

识别 tiled GEMM 中沿 $K$ 维依次消费的输入 tile 对。
说明单缓冲“先搬后算”为什么让计算单元等待。
按 prologue、steady state、epilogue 描述双缓冲流水线。
正确区分 ping buffer、pong buffer 与寄存器输出累加器。
写出搬运与计算重叠后的理想阶段耗时。
指出异步拷贝、同步与资源占用对双缓冲收益的边界。

前置与衔接

P46 已经说明：一个输出 tile 要沿收缩维 $K$ 依次加载多对 $A$ 、 $B$ tile。

若目标矩阵为 $128\times128$ 、tile 边长为 32，一个输出 tile 要经历四个 $K$ 分块。

本课进一步追问：每轮都要从 HBM 搬下一对 tile，能否让搬运与当前计算同时发生？

答案是 ping-pong 双缓冲，但“有两个 buffer”只是起点，真正关键是正确流水。

核心讲解

1. 一个输出 tile 沿 $K$ 维消费多对输入 tile

目标块 $C_{I,J}$ 的计算可写为

C_{I,J} =\sum_{k=0}^{K/T-1}A_{I,k}B_{k,J}.

目标 GEMM 输出块依次消费多对 K 方向输入 tile — **图 1**
一个 C 目标 tile 沿 K 维依次消费四对 A/B tile，并把乘积累加到同一结果块。
原视频 · 00:20 ↗

从 00:20 查看四对输入 tile 的计算顺序

每一轮都要：

从 HBM 读取一对 $A$ 、 $B$ tile；
放入 shared memory；
线程执行局部乘加；
把结果累加到寄存器中的 $C$ fragment。

输出累加器跨越所有 $K$ 分块持续存在。

2. 单缓冲让 Load 与 Compute 串行

若只有一块 shared memory 区域，当前计算读取它时，下一批数据不能安全覆盖同一区域。

最直接的时间线是

L_0,C_0,L_1,C_1,L_2,C_2,\ldots

其中 $L_i$ 是第 $i$ 批加载， $C_i$ 是对应计算。

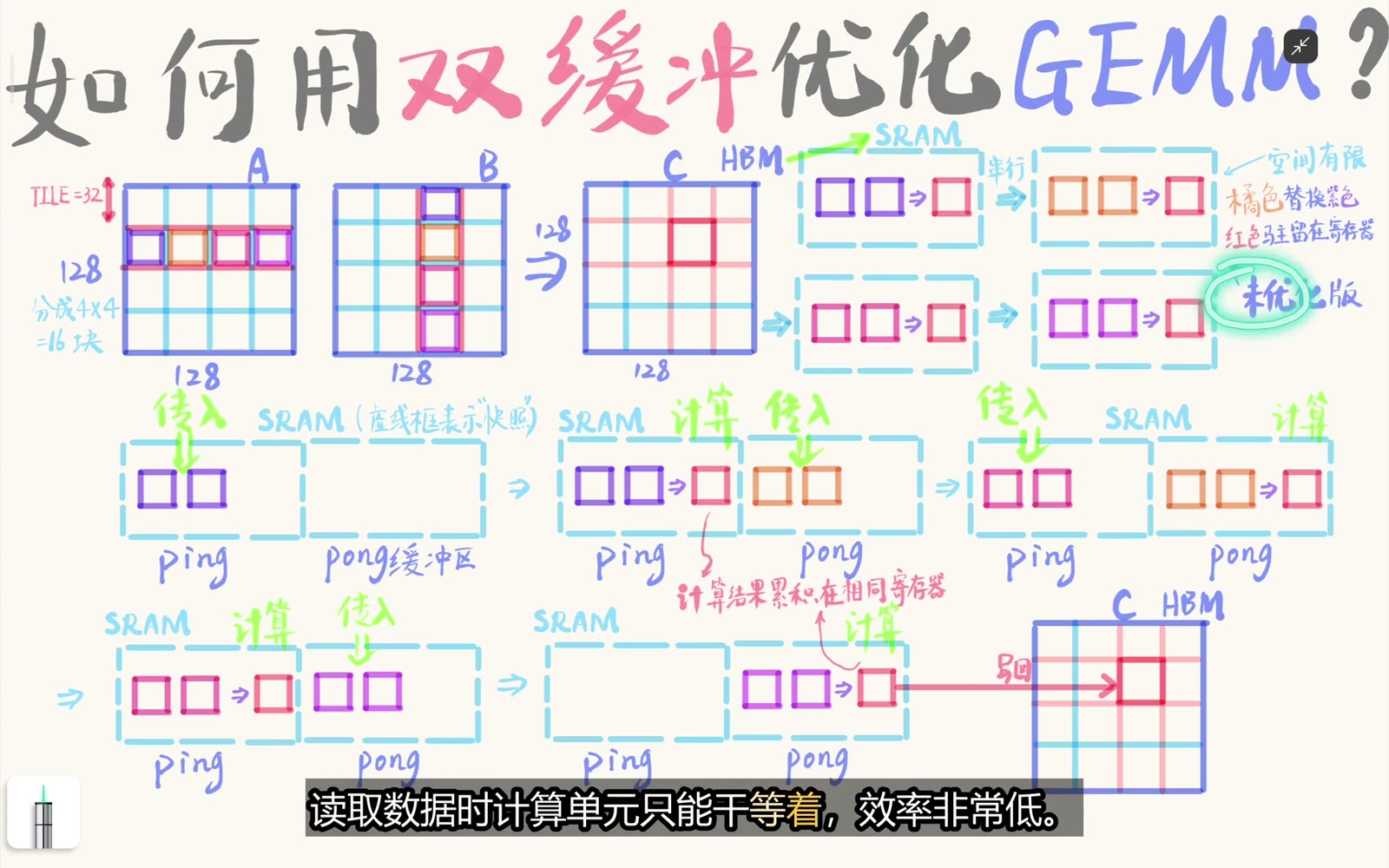

单缓冲下加载和计算串行导致计算单元等待 — **图 2**
单缓冲串行执行“加载→计算→再加载”，数据搬运期间计算单元会等待。
原视频 · 01:20 ↗

从 01:20 查看无重叠时的 Load-Compute 空洞

每一轮耗时近似为

T_{\text{stage}}=T_L+T_C.

加载时计算单元空闲，计算时搬运通道也可能没有为下一轮工作。

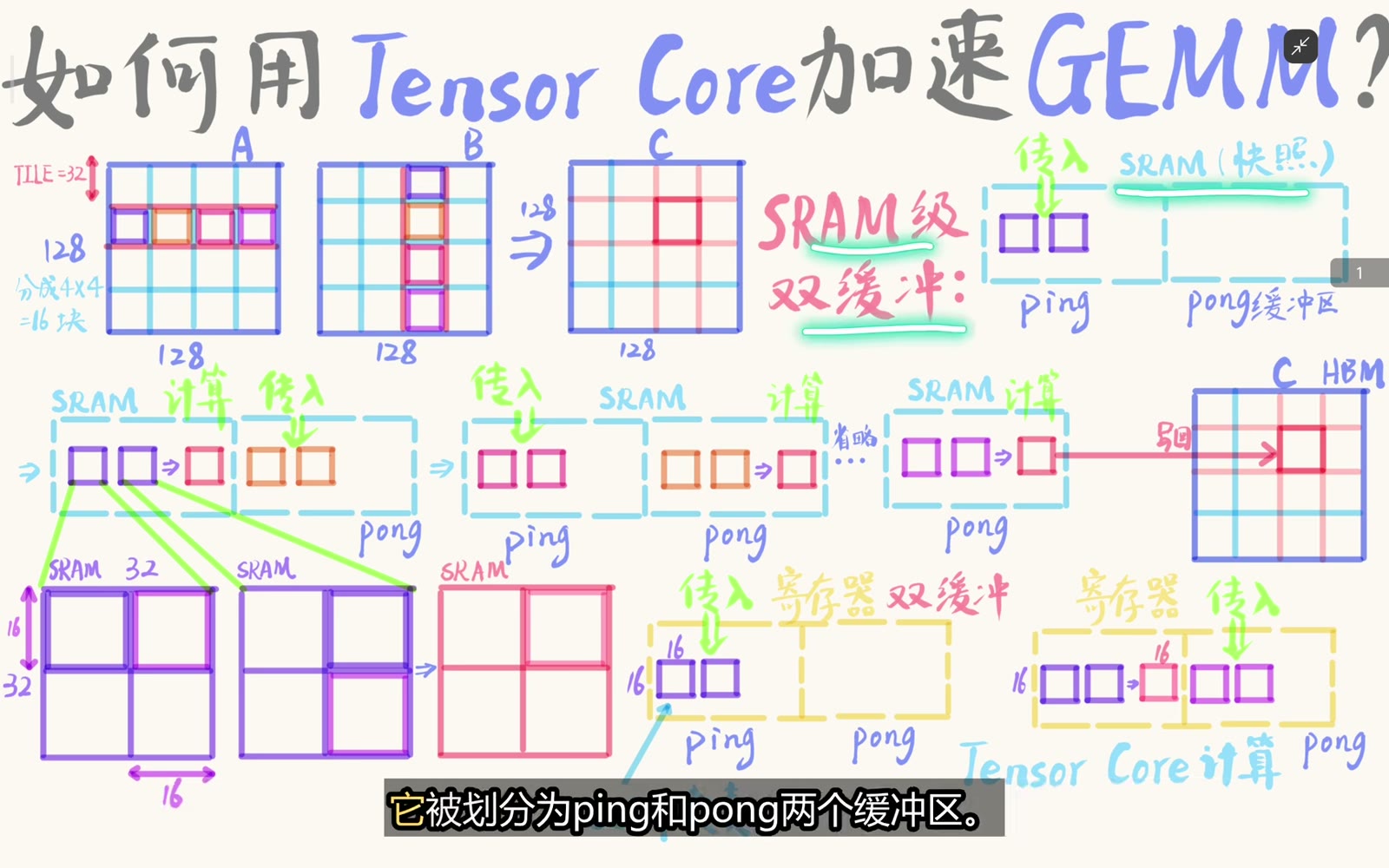

3. Ping 与 Pong 提供两个可交替占用的槽位

双缓冲在 shared memory 中准备两套区域：ping 和 pong。

第一步 prologue 只能先把第 0 批数据加载到 ping，因为此时还没有可计算的数据。

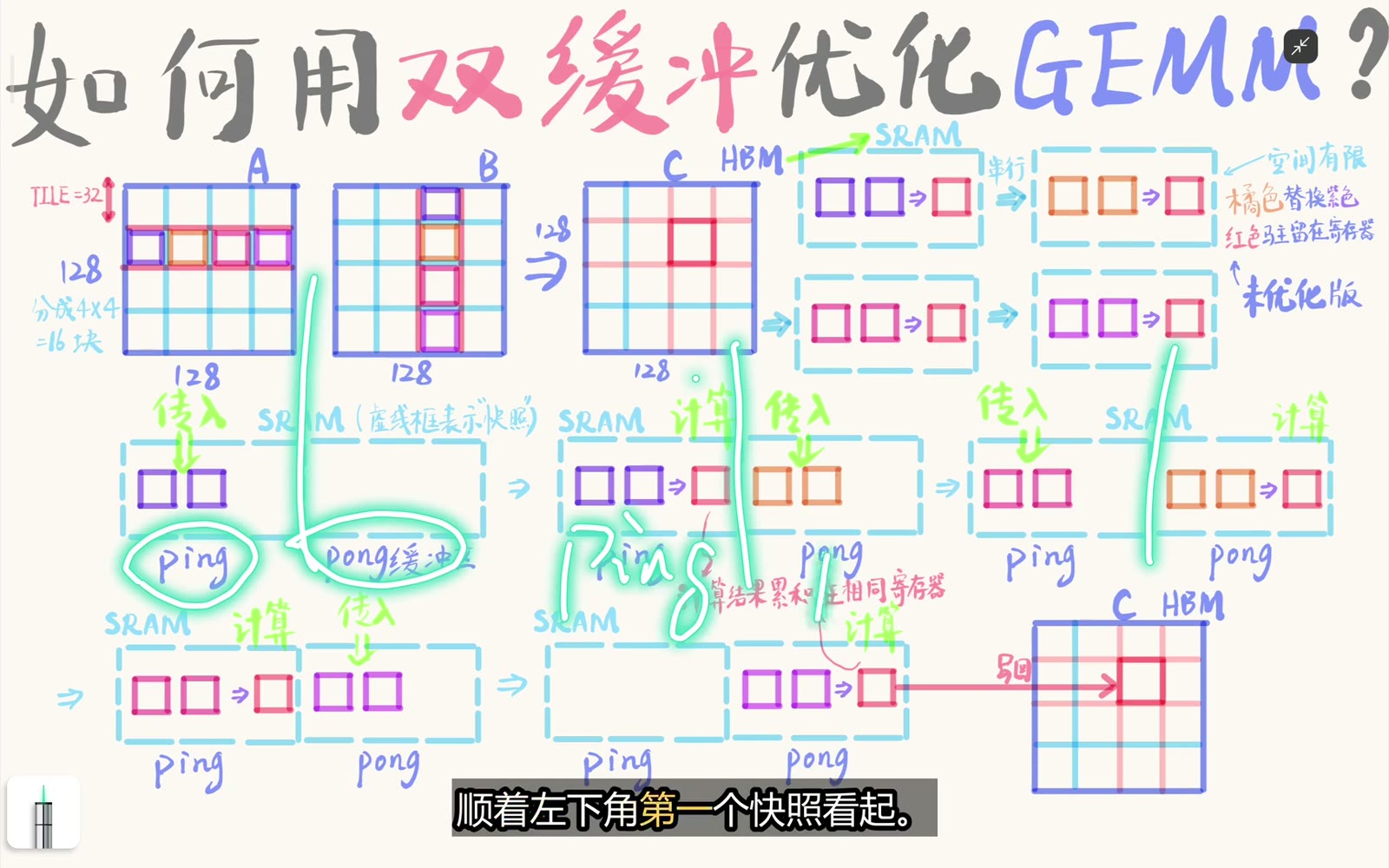

流水线序幕先把第一批数据加载到 ping buffer — **图 3**
SRAM 被分为 ping/pong 两区；流水线序幕 T0 先把首对 tile 载入 ping。
原视频 · 01:40 ↗

从 01:40 查看 ping-pong 流水线的 prologue

prologue 的时间线是

L_0\to\text{ping}.

视频 ASR 出现了近似“pink”“pom”的音，画面和上下文对应的标准术语是 ping/pong。

4. 稳态阶段让当前计算与下一批加载重叠

ping 中已有第 0 批数据后，可以同时：

从 ping 读取并执行 $C_0$ ；
把第 1 批数据异步加载到 pong。

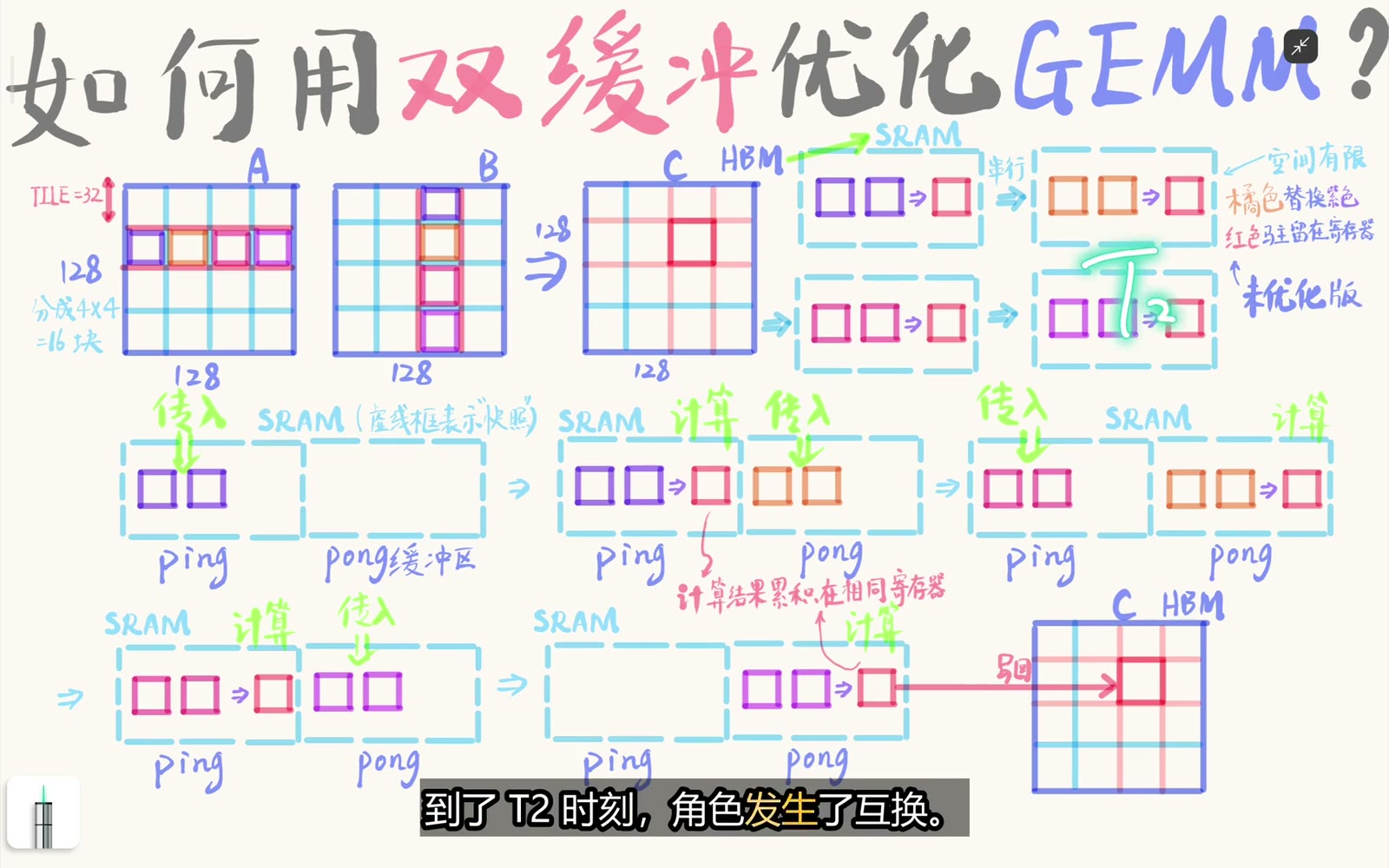

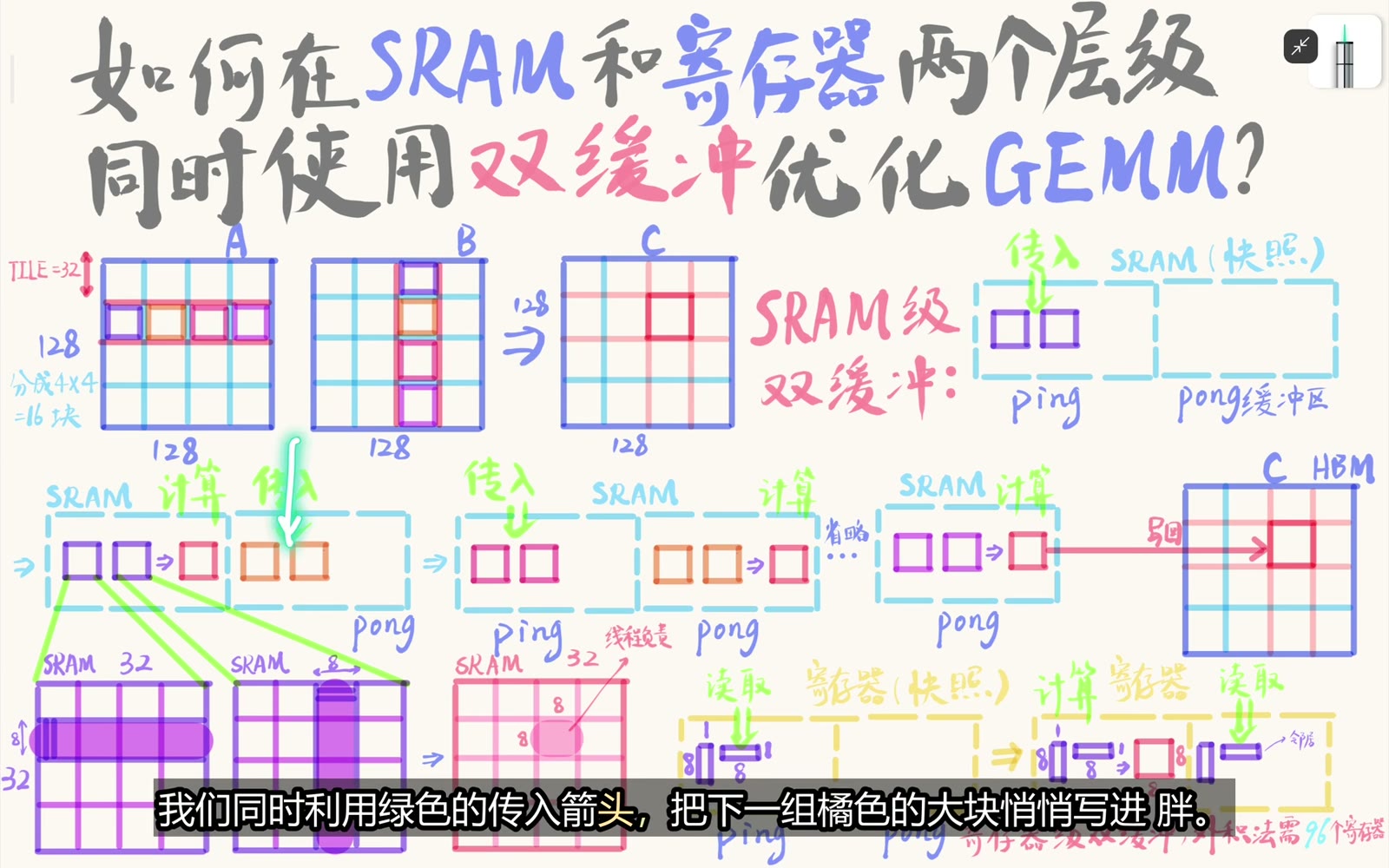

从 ping 计算当前 tile 的同时把下一 tile 加载到 pong — **图 4**
稳态中一块缓冲区供计算，另一块并行预取下一对 tile，随后交换角色。
原视频 · 02:20 ↗

从 02:20 查看 Compute 与下一批 Load 的重叠

如果两条路径确实能并发，稳态阶段耗时理想化为

T_{\text{stage}}\approx\max(T_L,T_C),

而不是 $T_L+T_C$ 。

所谓“隐藏搬运延迟”表示较短的那部分被较长的那部分覆盖，不表示搬运时间物理消失。

5. 两个槽位逐轮交换读写角色

第 0 轮完成后，第 1 批已在 pong 中。

下一阶段改为：计算 pong 中的第 1 批，同时把第 2 批加载到 ping。

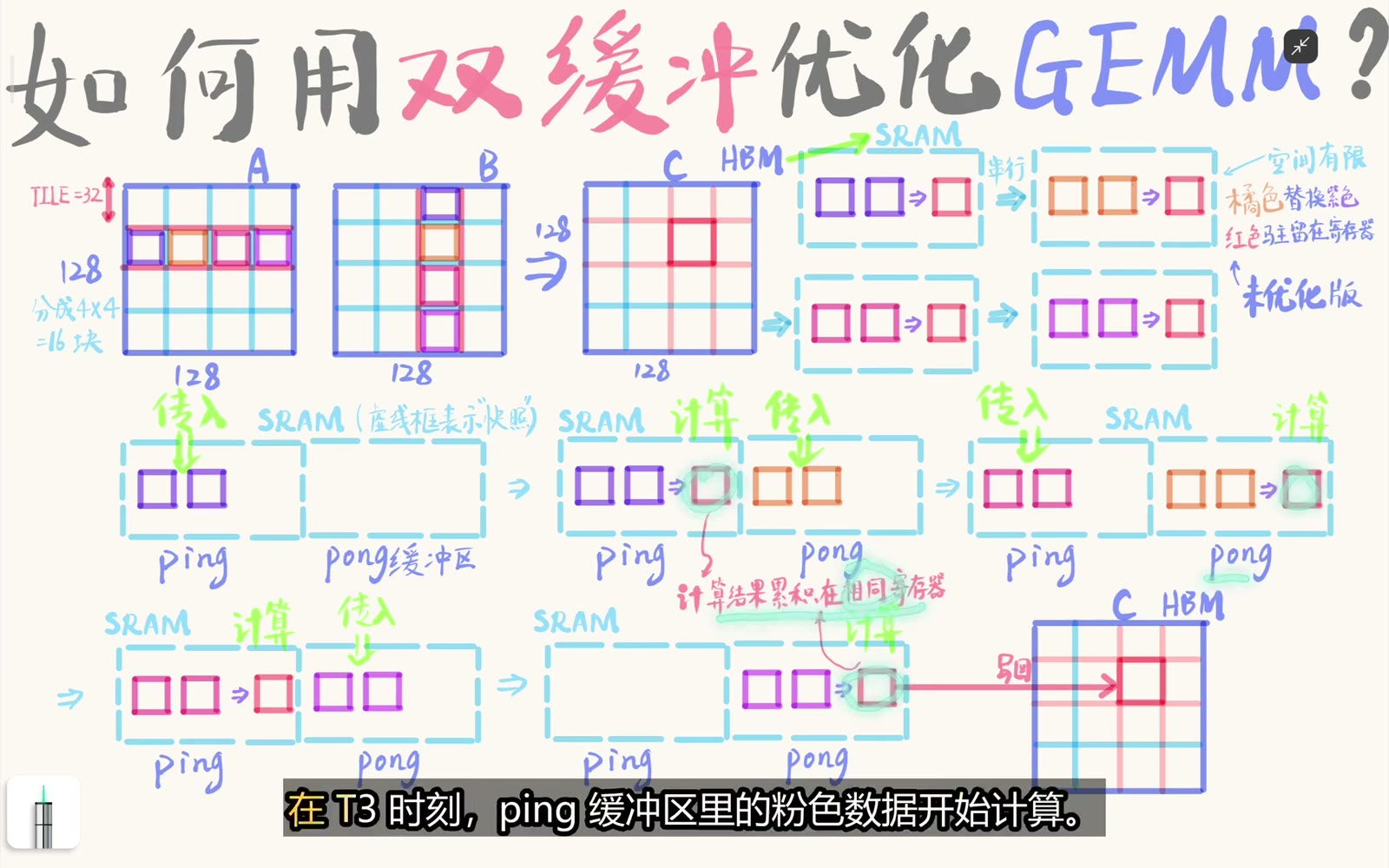

ping 和 pong 在相邻阶段交替承担计算源与加载目标 — **图 5**
T2/T3 阶段 ping 与 pong 交替承担计算和加载，寄存器中的 C 累加器持续保留。
原视频 · 02:40 ↗

从 02:40 查看 ping 与 pong 逐阶段换位

稳态时间线可以写成：

阶段	计算读取	异步加载
1	ping 中第 0 批	第 1 批到 pong
2	pong 中第 1 批	第 2 批到 ping
3	ping 中第 2 批	第 3 批到 pong

切换前必须确认下一批加载完成，复用槽位前也必须确认上一轮读取完成。

6. Epilogue 只剩最后一次计算与输出写回

最后一批数据已经加载后，不再有下一批可预取。

流水线进入 epilogue：完成最后一次计算，然后把寄存器中完整的 $C$ tile 写回 HBM。

流水线尾声完成最后一批计算并把结果写回 HBM — **图 6**
最后一对 tile 完成后，寄存器中的目标 C tile 才一次性写回 HBM。
原视频 · 03:20 ↗

从 03:20 查看最后计算与结果写回

完整结构因此是：

\text{prologue load} \rightarrow \text{overlapped steady states} \rightarrow \text{epilogue compute/writeback}.

首批加载和末批计算无法被相邻工作完全隐藏，这称为流水线填充与排空开销。

7. 双缓冲正确运行需要三个条件

第一，硬件和指令路径支持传输与计算并发。

例如需要真正的异步拷贝或独立 copy pipeline；把两个同步操作顺序写在代码中不会自动重叠。

第二，必须有正确同步。

消费者不能在 load 完成前读取 buffer，生产者也不能在旧数据尚被使用时覆盖它。

第三，计算时间要足以覆盖搬运时间。

若 $T_L>T_C$ ，理想稳态仍需 $T_L$ ；双缓冲只能隐藏 $T_C$ 对应的那一部分等待。

8. 空间换时间也会改变 occupancy

双缓冲让 shared memory 占用从一套 tile 增加到两套。

额外资源可能减少一个 SM 同时驻留的线程块数量。

收益应比较：

延迟重叠节省了多少时间；
shared memory 与寄存器压力增加多少；
occupancy 下降是否削弱吞吐；
tile 边界和同步开销是否显著。

现代高性能 GEMM 还可能使用多级流水，而不只两个 stage；这是编者补充的实现边界。

跟练与练习

原视频跟练

从 00:20 开始给四对输入 tile 标记 $0,1,2,3$ 。
在 01:20 暂停，把单缓冲时间线写成 $L_0,C_0,L_1,C_1$ 。
从 01:40 识别 prologue 为什么只有加载没有计算。
在 02:20 说明当前 buffer 与下一 buffer 为什么不能是同一物理槽位。
从 02:40 画出 ping/pong 连续三阶段的角色交换。
在 03:20 指出 epilogue 中哪一项不能再被下一批加载覆盖。

编者练习

某 tile 的 HBM 加载用时 $T_L=8\,\mu s$ ，计算用时 $T_C=12\,\mu s$ ，共有 4 个 $K$ 分块。忽略同步与写回，比较串行方案与理想双缓冲方案的总时间。

查看参考答案

串行方案为
$4(T_L+T_C)=4\times20=80\,\mu s.$
理想双缓冲包含一次 prologue load、三个重叠间隔与最后一次计算，可写为
$T_L+(4-1)\max(T_L,T_C)+T_C =8+3\times12+12 =56\,\mu s.$
这是理想上界估算；真实结果还受同步、资源与异步拷贝能力影响。

常见误区

认为准备两个数组就会自动并发：必须有硬件支持的异步传输与正确调度。
把 ping/pong 当成两个输出累加器：它们缓存输入 tile，输出部分和通常在寄存器。
让 load 覆盖正在计算的槽位：角色交换需要完成事件或屏障保护。
认为搬运时间被完全消灭：稳态仍由 $\max(T_L,T_C)$ 决定。
忽略 prologue 与 epilogue：第一批和最后一批存在不可重叠边界。
认为双缓冲没有成本：它会增加 shared memory 占用并可能降低 occupancy。

本课小结

tiled GEMM 沿 $K$ 维连续消费多对输入 tile，并在寄存器中累加输出。
单缓冲把 load 与 compute 串行，阶段耗时为 $T_L+T_C$ 。
ping-pong 双缓冲让当前计算与下一批加载使用不同槽位。
理想稳态耗时下降为 $\max(T_L,T_C)$ ，但仍有填充和排空开销。
正确重叠依赖异步 copy、同步和足够的计算覆盖窗口。
双缓冲以更多片上空间换取时间，必须结合 occupancy 评估整体收益。

05

主题讲解 · 03:33

Megatron 如何用先列后行压缩 FFN 通信

学习目标

复述 column-parallel 与 row-parallel 线性层的 shape 规则。
为两层 FFN 写出 $D\to4D\to D$ 的中间张量 shape。
推导两张卡上 up projection 的列分片。
解释逐元素 GELU 为什么能直接作用于分片而无需 all-gather。
推导 down projection 的行分片与最终部分和 All-Reduce。
说明“只通信一次”在前向、网络结构和现代实现中的适用边界。

前置与衔接

P47 分别讨论了列并行和行并行。

若孤立看每个线性层，可能会在列并行后立刻 all-gather，又在行并行后 All-Reduce。

Megatron 风格 tensor parallel 的关键是成对安排两层：

\text{column-parallel up} \rightarrow \text{local activation} \rightarrow \text{row-parallel down}.

中间分片直接衔接，从而避免一次不必要的聚合。

核心讲解

1. 先回顾 column-parallel 线性层

对

Y=XW, \quad X\in\mathbb R^{M\times K}, \quad W\in\mathbb R^{K\times N},

column parallel 沿输出维 $N$ 切分 $W$ ：

W=[W_0\;W_1\;\cdots\;W_{p-1}].

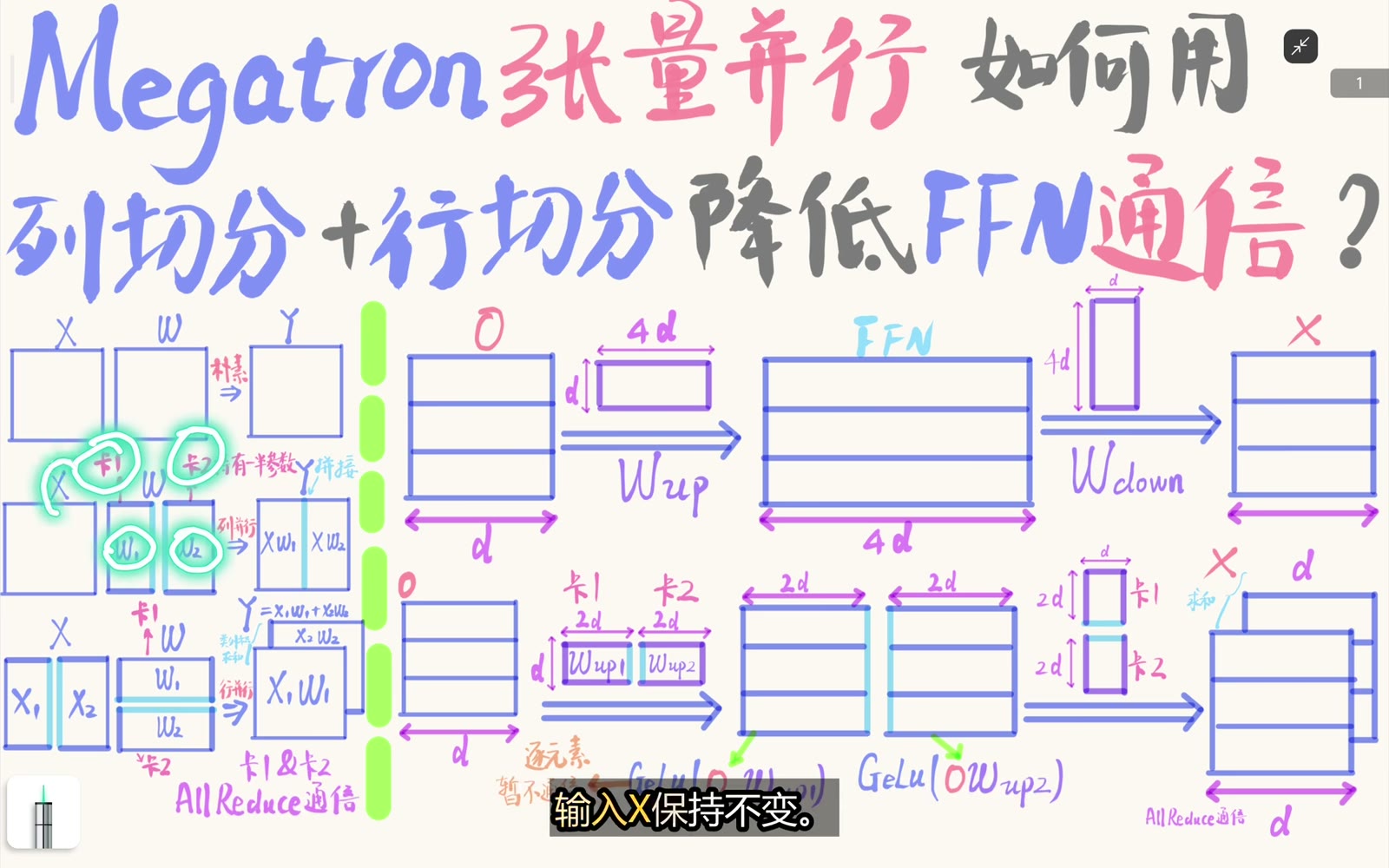

列并行线性层沿输出维切分权重 — **图 1**
列并行切 W 的输出维，复制 X，各卡得到可沿特征维拼接的输出分片。
原视频 · 00:20 ↗

从 00:20 回顾 column-parallel 线性层

输入 $X$ 复制到各卡，局部结果为

Y_r=XW_r\in\mathbb R^{M\times N/p}.

各 $Y_r$ 是完整输出的不同特征分片。

2. 再回顾 row-parallel 线性层

row parallel 沿输入/收缩维 $K$ 切分权重，并要求输入也按同一维切分：

W= \begin{bmatrix}W_0\\W_1\\\vdots\\W_{p-1}\end{bmatrix}, \qquad X=[X_0\;X_1\;\cdots\;X_{p-1}].

行并行线性层让输入分片与权重行分片对齐 — **图 2**
行并行切 W 的输入维和 X 的对应特征分片，各卡生成同形局部和并通过归约相加。
原视频 · 01:00 ↗

从 01:00 回顾 row-parallel 线性层

每张卡产生同形状部分和

P_r=X_rW_r\in\mathbb R^{M\times N},

完整输出是 $Y=\sum_rP_r$ 。

3. 标准两层 FFN 先扩张再压回隐藏维

视频采用简化的 Transformer FFN：

H=\operatorname{GELU}(OW_{\text{up}}),

Y=HW_{\text{down}}.

shape 为

O\in\mathbb R^{M\times D}, \quad W_{\text{up}}\in\mathbb R^{D\times4D}, \quad W_{\text{down}}\in\mathbb R^{4D\times D}.

$M$ 可代表 batch、sequence 等非隐藏维展平后的行数。

中间激活 $H$ 的 shape 是 $M\times4D$ 。

4. Up projection 用列并行产生中间特征分片

以两张卡为例，把 $W_{\text{up}}$ 的 $4D$ 个输出列均分：

W_{\text{up}}=[W_{\text{up},0}\;W_{\text{up},1}],

W_{\text{up},r}\in\mathbb R^{D\times2D}.

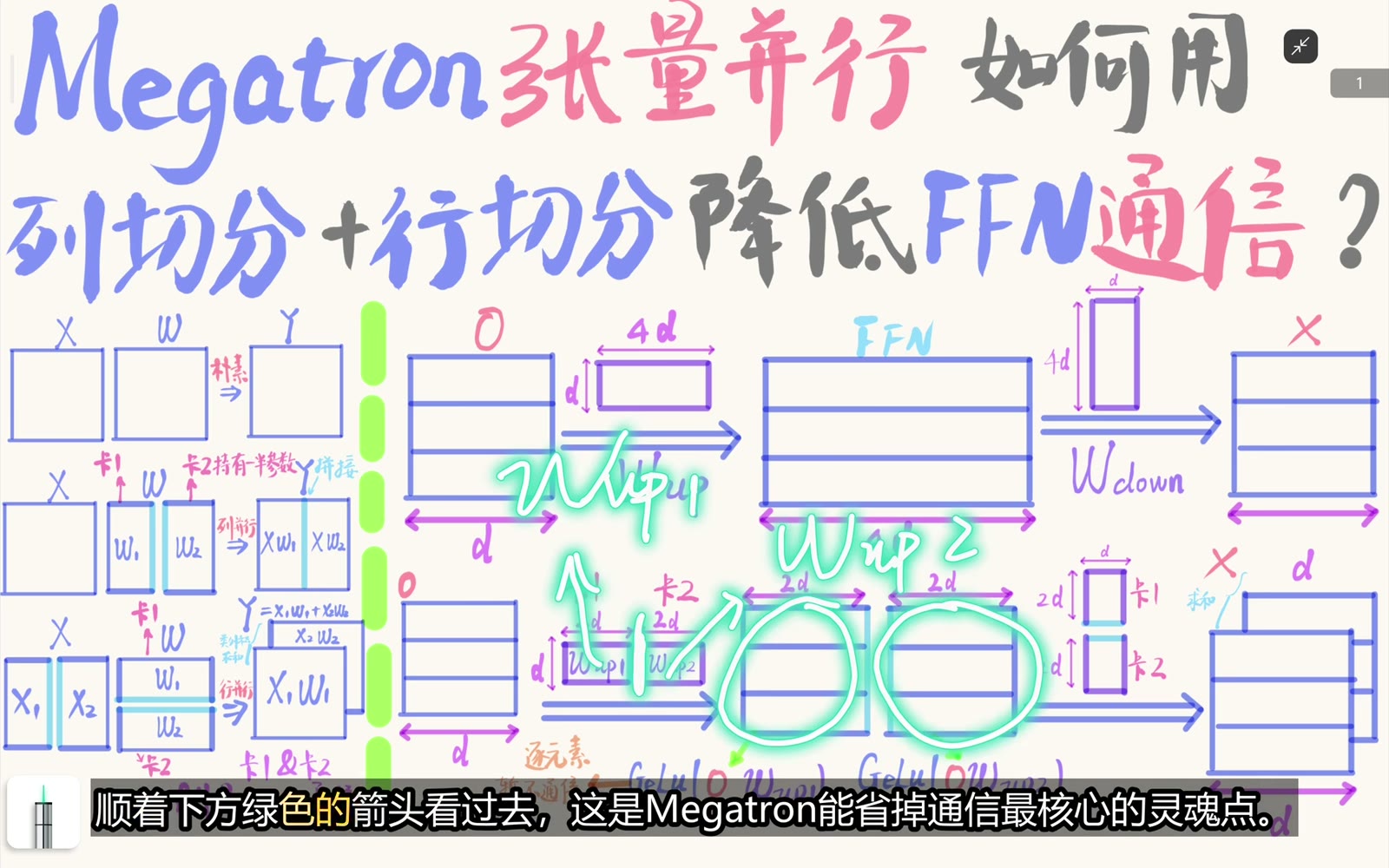

FFN 上投影沿 4D 输出维切成两个列分片 — **图 3**
W_up 从 D 扩到 4D，按列切到两卡后，每卡只产生宽 2D 的中间激活分片。
原视频 · 02:00 ↗

从 02:00 查看 FFN up projection 的列分片

两张卡都接收完整 $O\in\mathbb R^{M\times D}$ ，分别得到

Z_r=OW_{\text{up},r}\in\mathbb R^{M\times2D}.

逻辑上，完整 $Z$ 是 $[Z_0\;Z_1]$ ，但此处不急着 all-gather。

5. GELU 是逐元素算子，可以在各分片独立执行

GELU 对每个标量独立作用：

H_r=\operatorname{GELU}(Z_r).

逐元素 GELU 直接作用于各卡的中间特征分片 — **图 4**
GELU 是逐元素操作，可直接在每卡的 2D 分片上独立执行，无需先 All-Gather 成 4D。
原视频 · 02:20 ↗

从 02:20 查看 GELU 如何保留分片布局

因为 $H$ 的一个特征元素不依赖其他特征分片，满足

\operatorname{GELU}([Z_0\;Z_1]) =[\operatorname{GELU}(Z_0)\;\operatorname{GELU}(Z_1)].

所以无需先拼成完整 $M\times4D$ 再做激活。

这一步省掉了 column-parallel 层后原本可能出现的 all-gather。

若中间算子跨隐藏维归约或混合特征，该结论就不再自动成立。

6. Down projection 用行并行直接接住激活分片

把 $W_{\text{down}}\in\mathbb R^{4D\times D}$ 沿行切成两份：

W_{\text{down}}= \begin{bmatrix} W_{\text{down},0}\\ W_{\text{down},1} \end{bmatrix},

W_{\text{down},r}\in\mathbb R^{2D\times D}.

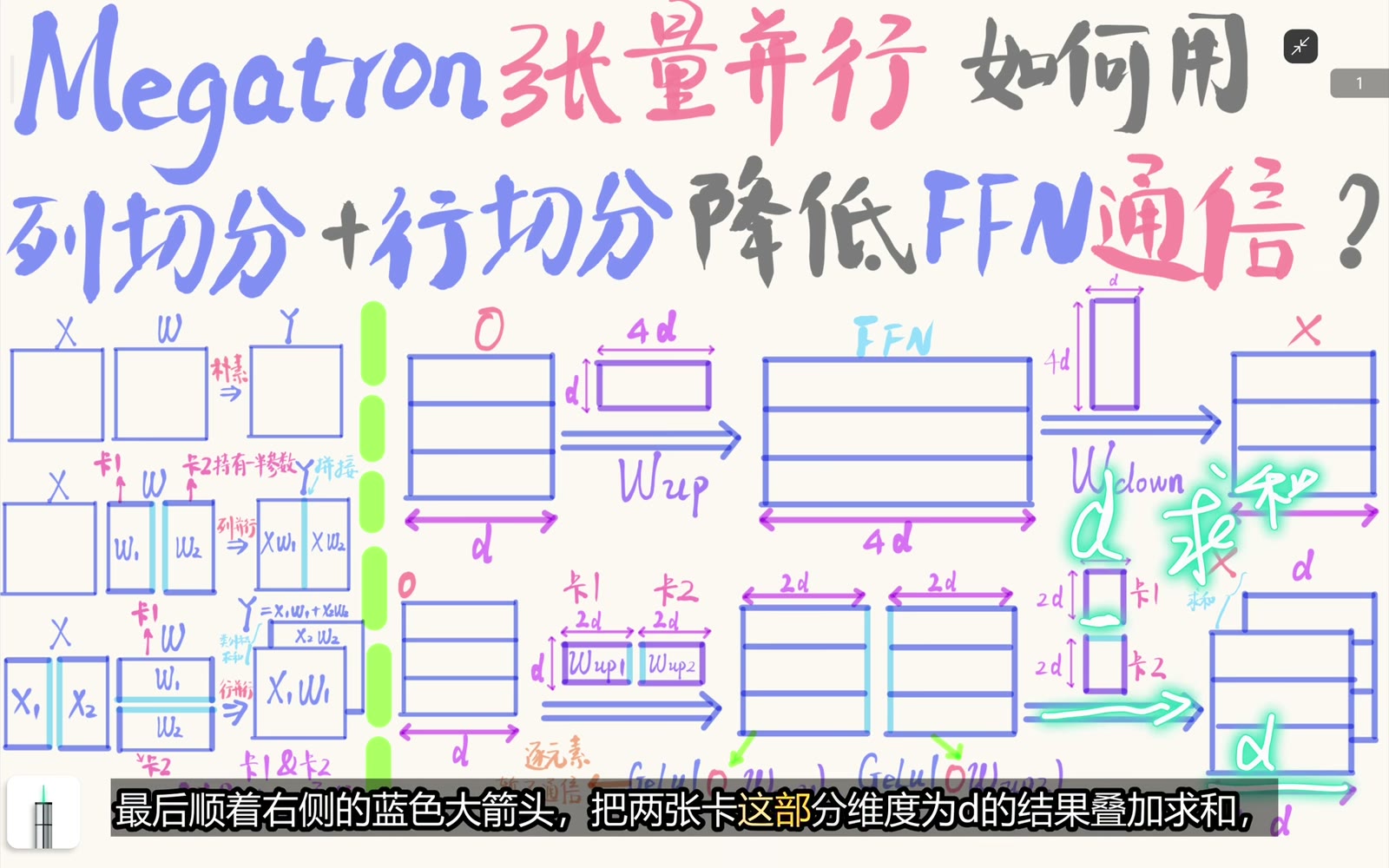

FFN 下投影沿 4D 输入维切成行分片 — **图 5**
W_down 按输入维行切，每卡用本地 2D 激活乘本地 2D×D 权重，得到宽 D 的局部和。
原视频 · 03:00 ↗

从 03:00 查看 down projection 的行分片

它与本卡已有的 $H_r\in\mathbb R^{M\times2D}$ 正好对齐：

P_r=H_rW_{\text{down},r} \in\mathbb R^{M\times D}.

这就是“先列后行”能无缝连接的 shape 原因。

7. 最终只需把 down projection 的部分和相加

两个局部结果 $P_0,P_1$ 都是完整输出 shape，但各自只包含一半中间特征的贡献。

因此

Y=P_0+P_1.

若每张卡都需要完整 $Y$ ，执行求和 All-Reduce。

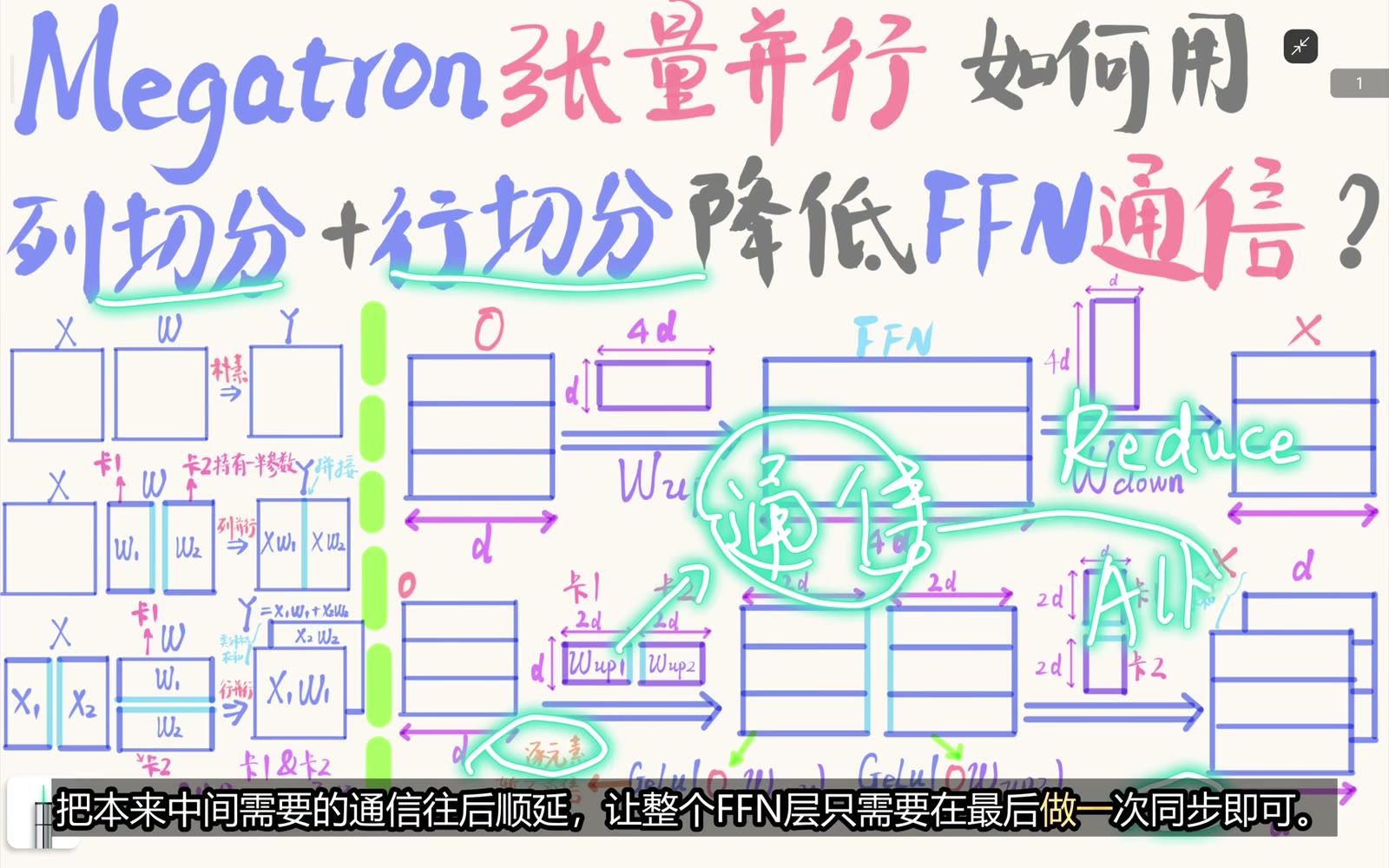

最终 All-Reduce 把下投影的局部部分和求和 — **图 6**
两卡局部 D 维结果在 FFN 末端做一次 All-Reduce，恢复完整输出。
原视频 · 03:20 ↗

从 03:20 查看 FFN 末端的 All-Reduce

前向主干于是只有 FFN 末端这一次必要同步，而中间没有 all-gather。

“减少通信”的本质不是改变线性层数学结果，而是让第一层的输出布局成为第二层恰好需要的输入布局。

8. “只通信一次”有明确边界

首先，这里说的是视频所示简化 FFN 的前向路径。

反向传播仍需与梯度布局相匹配的 collective，不能由前向图推出训练全程只有一次通信。

其次，现代 LLM 常使用 gated FFN，例如 SwiGLU：

H=\operatorname{SiLU}(OW_g)\odot(OW_u).

通常会把 gate projection 与 up projection 按相同输出维分组切分，使逐元素乘仍能局部执行，再接 row-parallel down projection。

这是编者对现代结构的补充；视频讲的是单个 GELU 分支。

再次，sequence parallel 等布局可能把末端 All-Reduce 替换或拆成 reduce-scatter 与后续 all-gather。

通信原语会变化，但“让相邻算子的分片布局对齐”仍是核心原则。

9. Bias 的放置也要服从部分和语义

若 down projection 带 bias $b\in\mathbb R^D$ ，不能让每张卡都在局部部分和上加完整 $b$ 后再求和。

否则 $p$ 张卡会得到

\sum_r(P_r+b)=\sum_rP_r+pb.

常见做法是归约后只加一次 bias，或采用能保证全局只贡献一次的分片约定。

这一点是编者补充，用来检验是否真正理解“局部结果是部分和”。

跟练与练习

原视频跟练

从 00:20 回顾 column parallel 的输出分片 shape。
从 01:00 回顾 row parallel 为什么产生同形状部分和。
在 02:00 暂停，为两张卡写出 $W_{\text{up},r}:D\times2D$ 。
从 02:20 说明逐元素 GELU 为什么不要求跨卡数据。
在 03:00 检查 $H_r:M\times2D$ 与 $W_{\text{down},r}:2D\times D$ 的收缩维。
从 03:20 解释最后一步为什么求和而不是 concat。

编者练习

设 $M=16$ 、 $D=1024$ ，使用 4 张卡并行一个 $D\to4D\to D$ 的 GELU FFN。写出每张卡的 $W_{\text{up},r}$ 、 $Z_r$ 、 $W_{\text{down},r}$ 、 $P_r$ shape，并说明中间与末端是否需要通信。

查看参考答案

上投影采用列并行：
$W_{\text{up},r}:1024\times1024, \qquad Z_r:16\times1024.$
GELU 逐元素执行， $H_r$ 仍为 $16\times1024$ ，中间不需要 all-gather。
下投影采用行并行：
$W_{\text{down},r}:1024\times1024, \qquad P_r:16\times1024.$
四个 $P_r$ 是部分和；若每卡都要完整输出，末端做一次 sum All-Reduce。

常见误区

列并行后机械执行 all-gather：GELU 和下一层的行分片都能直接消费当前分片。
把 $Z_r$ 当成完整中间激活：它只有 $4D/p$ 个特征。
让 down projection 继续按列切：这样无法直接接住现有的 $H_r$ 输入分片。
把末端部分和 concat：每个 $P_r$ 都是 $M\times D$ ，应逐元素求和。
声称整个训练只有一次通信：视频结论针对简化 FFN 的这段前向路径。
把 GELU 结论推广到任意中间算子：跨特征归约或混合会产生通信需求。
在每张卡的部分和上都加完整 bias：All-Reduce 后会把 bias 重复 $p$ 次。

本课小结

Megatron 风格 FFN 把 up projection 设为 column parallel，把 down projection 设为 row parallel。
上投影产生 $M\times4D/p$ 中间特征分片。
GELU 逐元素局部执行，不改变分片布局，也无需 all-gather。
下投影的行分片与本卡激活分片在收缩维上精确对齐。
每卡得到 $M\times D$ 部分和，最终用 sum All-Reduce 合并。
“先列后行”的核心是布局连续性；反向、gated FFN、sequence parallel 和 bias 仍需单独审视。

06

主题讲解 · 02:48

外积为什么适合构造 GEMM 微内核

学习目标

区分内积、外积以及它们对同一个 GEMM 的两种组织方式。
从一个线程只算一个元素的基线说明输入复用不足。
解释线程负责 $4\times4$ 输出微块后为什么会增加寄存器需求。
推导 $4\times1$ 与 $1\times4$ 外积怎样一次更新 16 个累加器。
复现视频中 48 与 24 个标量槽位的概念计数。
正确解读“四倍”是读数/乘加比改善，而非无条件的实测加速比。

前置与衔接

P46 已把 $128\times128$ GEMM 切成边长为 32 的 tile，并让目标 $C$ tile 沿 $K$ 维累加四对 $A$ 、 $B$ tile。

P49 又用双缓冲把下一对 tile 的搬运和当前 tile 的计算重叠。

本课继续向微观层级放大：数据进入片上 SRAM 后，一个线程怎样用较少的输入寄存器持续更新一组输出？

核心变换不是改变公式

C=AB,

而是把标量乘加按外积顺序组织。

核心讲解

1. 块级 GEMM 先把输入 tile 流进 SRAM

视频仍采用 $128\times128$ 方阵和 $T=32$ 的示例。

每个矩阵被切成 $4\times4$ 个 tile。

为了完成一个目标 $C$ tile，需要沿 $K$ 方向依次载入四对 $A$ 、 $B$ tile。

A 和 B 的多对 tile 从 HBM 流入 SRAM 并累加目标 C tile — **图 1**
128×128 GEMM 按 TILE=32 分块，A、B 的四对 tile 依次从 HBM 进入片上 SRAM 并累加目标 C tile。
原视频 · 00:20 ↗

从 00:20 回顾 TILE=32 的 HBM→SRAM 分批搬运

SRAM 容量有限，所以旧 tile 在消费完后被新 tile 覆盖。

这解决了 HBM 层的数据复用，但 SRAM 到寄存器的取数方式仍会决定微内核效率。

2. 最朴素的内积让一个线程只负责一个输出元素

对

C_{ij}=\sum_{k=0}^{31}A_{ik}B_{kj},

一个线程可以读取 $A$ 的一行和 $B$ 的一列，更新一个 $C_{ij}$ 。

一个线程读取 A 的一行和 B 的一列，只更新 C 中一个点 — **图 2**
朴素标量思路让一个线程读取 A 的一行与 B 的一列，只更新 C 中一个元素。
原视频 · 00:40 ↗

从 00:40 查看单个输出元素的行列内积

这种分工容易理解，却让每个输入标量只服务于当前线程的一个输出。

相邻线程可能再次读取相同的 $A$ 行片段或 $B$ 列片段。

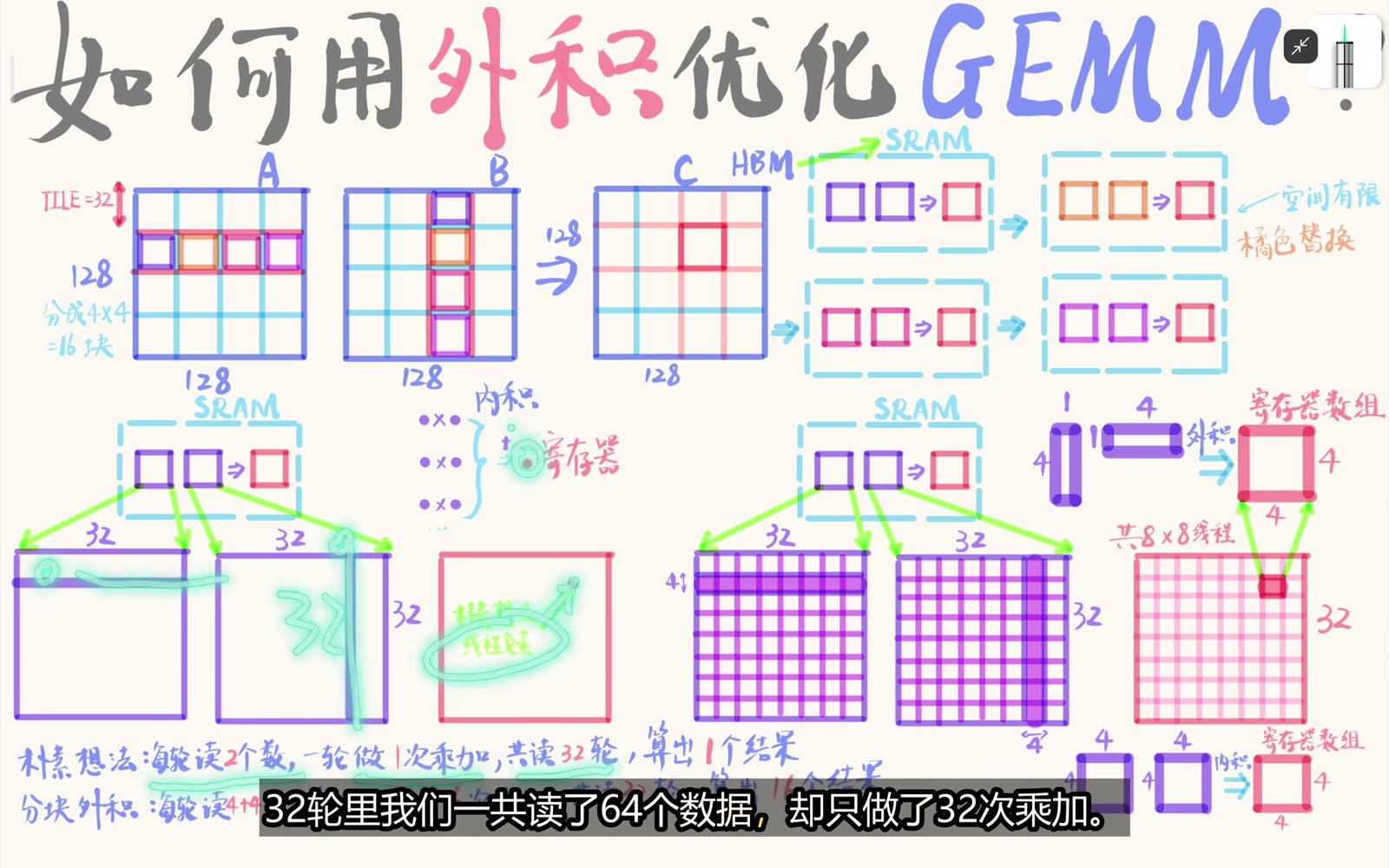

3. 标量基线的读数/乘加比很低

沿 $K=32$ 循环时，每轮读取一个 $A_{ik}$ 与一个 $B_{kj}$ ，执行一次 fused multiply-add：

c\leftarrow c+a\times b.

标量内积循环 32 轮读取 64 个数并完成 32 次乘加 — **图 3**
沿 K=32 循环时，标量内积每轮读两个数做一次乘加，32 轮读取 64 个标量并完成 32 次乘加。
原视频 · 01:00 ↗

从 01:00 查看朴素方案的 64 次读取与 32 次乘加

按视频的标量计数：

N_{\text{read}}=32\times2=64,

N_{\text{FMA}}=32.

因此每读取一个输入标量只得到

\frac{N_{\text{FMA}}}{N_{\text{read}}}=\frac12

次乘加。

这里统计的是从 SRAM 到线程寄存器的逻辑标量读取，不是 profiler 中的 HBM 字节数。

4. 让线程负责 $4\times4$ 输出可提高复用

若一个 $32\times32$ tile 由 $8\times8=64$ 个线程共同负责，每个线程可以拥有一个 $4\times4$ 输出微块。

线程的累加器写成

C^{(t)}\in\mathbb R^{4\times4}.

一共需要 16 个标量累加槽位。

同一份 $A$ 输入可横向复用到四个输出列，同一份 $B$ 输入可纵向复用到四个输出行。

5. 直接暂存两块 $4\times4$ 输入会造成寄存器压力

视频先给出一种直接思路：同时把 $A$ 的 $4\times4$ 片段和 $B$ 的 $4\times4$ 片段放进寄存器，再更新 $4\times4$ 输出。

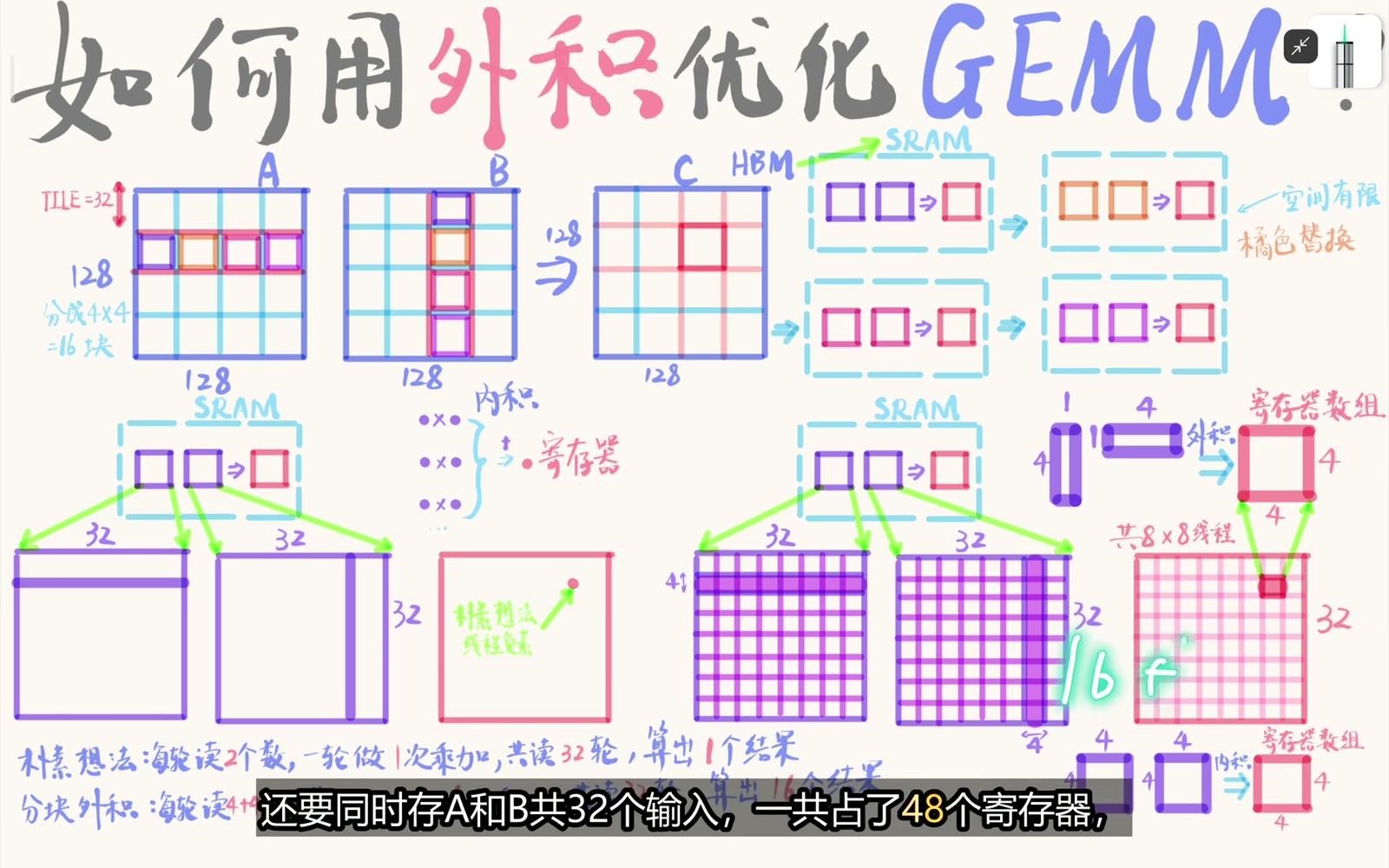

直接内积式微块更新需要同时保留两个 4×4 输入块 — **图 4**
若一个线程用直接内积同时更新 4×4 输出微块，需要保留 16 个累加器和 32 个输入标量，概念计数为 48。
原视频 · 01:40 ↗

从 01:40 查看视频中的 48 个寄存器概念计数

按“一个标量槽位对应一个寄存器”的教学计数：

16\;(C)+16\;(A)+16\;(B)=48.

输入片段在完成当前更新后就不再需要，长期把 32 个输入标量同时留在寄存器中并不划算。

寄存器占用过高还可能降低一个 SM 同时驻留的 warp 数，甚至引发 spill。

6. 外积每轮只保留两条向量

把 $K$ 维循环拆成标量位置 $k$ 。

线程每轮读取

a=A_{I,k}\in\mathbb R^{4\times1},

b=B_{k,J}\in\mathbb R^{1\times4}.

二者外积为

ab\in\mathbb R^{4\times4},

恰好覆盖线程负责的全部 16 个输出。

4×1 与 1×4 外积一次更新完整 4×4 输出微块 — **图 5**
每轮读取 A 的 4×1 向量与 B 的 1×4 向量，外积一次更新完整 4×4 输出微块。
原视频 · 02:00 ↗

从 02:00 查看与的外积更新

更新式可写为

C^{(t)}_{uv}mathrel{+}=a_u b_v, \qquad u,v\in\{0,1,2,3\}.

同一个 $a_u$ 被四个列位置复用，同一个 $b_v$ 被四个行位置复用。

7. 外积把输入槽位从 32 个降到 8 个

每轮只需暂存 4 个 $A$ 标量和 4 个 $B$ 标量。

因此视频的概念寄存器计数为

16\;(C)+4\;(A)+4\;(B)=24.

相对直接暂存两个 $4\times4$ 输入块的 48，标量槽位减半。

输入向量完成一次外积后即可被下一轮覆盖，只有 16 个输出累加器跨越全部 $K$ 循环长期存活。

8. 读数/乘加比提高四倍

每轮外积读取 $4+4=8$ 个标量，完成 $4\times4=16$ 次乘加。

循环 32 轮：

N_{\text{read}}=32\times8=256,

N_{\text{FMA}}=32\times16=512.

外积循环完成 512 次乘加而只读取 256 个输入标量 — **图 6**
外积方案每轮读取 8 个标量完成 16 次乘加，循环 32 轮共读取 256 个标量、完成 512 次乘加。
原视频 · 02:20 ↗

从 02:20 查看外积方案的 256 次读取与 512 次乘加

于是

\frac{N_{\text{FMA}}}{N_{\text{read}}}=2.

与标量基线的 $1/2$ 相比，逻辑读数对应的乘加密度提高

\frac{2}{1/2}=4

倍。

这就是视频所说“四倍”的准确口径。

9. 四倍算术密度不等于 kernel 必然快四倍

真实吞吐还受以下因素影响：

shared memory bank conflict 与访存合并；
寄存器分配粒度和编译器向量化；
指令吞吐、依赖链与调度；
occupancy、tile 边界和同步；
Tensor Core 或 CUDA Core 的具体数据通路。

视频中的 48 与 24 也是标量槽位教学模型。

物理寄存器分配由 ISA、数据类型、编译器和架构决定，不应把图中的数字当成所有实现的固定寄存器数。

跟练与练习

原视频跟练

从 00:40 写出单个 $C_{ij}$ 的行列内积。
在 01:00 复算 32 轮为何读取 64 个标量、完成 32 次乘加。
从 01:40 列出 16 个输出累加器与 32 个输入槽位。
在 02:00 展开 $4\times1$ 与 $1\times4$ 外积的 16 个乘积。
从 02:20 对比两种方案的 $N_{\text{FMA}}/N_{\text{read}}$ 。

编者练习

一个线程负责 $m\times n$ 输出微块，每个 $K$ 位置使用一个 $m\times1$ 向量和一个 $1\times n$ 向量做外积。忽略输出初始化，写出每轮输入标量数、乘加数，以及概念寄存器槽位数。

查看参考答案

每轮输入标量数为
$m+n.$
外积更新全部输出，乘加数为
$mn.$
若输出累加器跨循环驻留、当前输入向量只保留一份，概念槽位数为
$mn+m+n.$
例如 $m=n=4$ 时为 $16+4+4=24$ 。

常见误区

把 ASR 的“外机”当成新硬件：这里指矩阵外积 outer product。
把一个线程只算一个点当成唯一实现：高性能微内核常让线程持有多个输出累加器。
认为外积减少了 GEMM 的 FLOPs：乘加总数不变，变化的是数据复用与执行顺序。
把 48/24 当成精确物理寄存器数：它们是视频的标量槽位概念计数。
把四倍直接解释为墙钟时间快四倍：四倍对应逻辑读数/乘加比。
忽略 occupancy：微块过大虽提高复用，也会让输出累加器数量迅速增长。

本课小结

内积按一个输出聚合 $K$ 维，外积按一个 $K$ 位置同时更新多个输出。
$4\times1$ 与 $1\times4$ 外积一次产生 $4\times4$ 的 16 个乘积。
外积微内核只需 8 个当前输入槽位和 16 个长期累加器，视频计数为 24。
标量基线每读一个输入完成 $1/2$ 次乘加，外积方案提高到 2 次。
视频中的四倍是逻辑算术密度比，不是无条件的真实吞吐加速。
微块尺寸最终要在复用、寄存器压力、occupancy 与硬件指令之间折中。

07

主题讲解 · 03:49

两级双缓冲怎样串起 GEMM 数据流水线

学习目标

区分 HBM→SRAM 与 SRAM→寄存器两条搬运路径。
描述 SRAM 级 ping-pong 如何服务连续的 $32\times32$ tile 对。
从 $32\times32$ 输出 tile 推导线程负责的 $8\times8$ 微块。
解释寄存器级 ping-pong 如何预取下一轮 $8\times1$ 、 $1\times8$ 向量。
复现 64 个累加槽位加 32 个输入槽位等于 96 的概念计数。
指出双缓冲依赖异步搬运、同步和资源预算，不会自动隐藏全部延迟。

前置与衔接

P49 介绍了一层 ping-pong：当前 tile 计算时，把下一 tile 搬到另一个 SRAM 槽位。

P51 又说明外积微内核可以用两条向量更新一组输出累加器。

本课把二者叠起来：

\text{HBM} \rightarrow \text{SRAM ping/pong} \rightarrow \text{register ping/pong} \rightarrow \text{outer-product compute}.

每一层缓冲隐藏自己上游搬运的等待，但每层的粒度和生命周期并不相同。

核心讲解

1. 块级任务沿 $K$ 维消费四对大 tile

视频仍采用 $128\times128$ 方阵和 $T=32$ 。

一个红色目标 $C$ tile 的 shape 是 $32\times32$ 。

它需要 A 的一行四个 tile 与 B 的一列四个 tile：

C_{I,J}mathrel{+}=A_{I,k}B_{k,J}, \qquad k=0,1,2,3.

目标 32×32 C tile 沿 K 维消费四对 A 和 B tile — **图 1**
一个 32×32 目标 C tile 需要沿 K 维依次消费 A 的四个行 tile 与 B 的四个列 tile。
原视频 · 00:20 ↗

从 00:20 查看目标 tile 与四对输入 tile

这一层迭代的单位是“一对 $32\times32$ 输入大块”。

2. SRAM 级双缓冲拥有两个大块槽位

把片上 SRAM 分成 ping 与 pong。

每个槽位能容纳一对 $32\times32$ 的 $A$ 、 $B$ tile。

SRAM 中的 ping 和 pong 各容纳一对 32×32 输入 tile — **图 2**
SRAM 被划成 ping 与 pong 两个槽位，每个槽位容纳一对 32×32 的 A、B tile。
原视频 · 00:40 ↗

从 00:40 查看 SRAM ping-pong 的空间布局

prologue 先把第 0 对 tile 载入 ping。

此时 pong 为空，因为没有更早的计算可以覆盖第一次加载。

3. 当前计算与下一对 HBM 加载重叠

进入稳态后，可以同时执行：

从 ping 读取第 0 对 tile 并计算；
把第 1 对 tile 从 HBM 加载到 pong。

计算 ping 中当前 tile 对的同时把下一对加载到 pong — **图 3**
计算单元读取 ping 中当前 tile 对时，下一对橙色 tile 同时加载到 pong，随后两槽位换位。
原视频 · 01:00 ↗

从 01:00 查看 SRAM 层当前计算与下一批加载重叠

下一阶段两个槽位交换角色：计算 pong，加载新数据到 ping。

理想稳态耗时近似

T_{\text{SRAM-stage}} \approx \max(T_{\text{HBM→SRAM}},T_{\text{tile-compute}}).

四对大 tile 全部消费后，寄存器中的完整 $C$ tile 才写回 HBM。

4. 只有 SRAM 双缓冲仍可能卡在寄存器取数

计算单元不能直接对整个 $32\times32$ tile 一口气完成全部工作。

线程需要从 SRAM 继续读取更小片段到寄存器。

如果每轮都“先从 SRAM 读取，再做外积”，SRAM→寄存器延迟仍与计算串行。

因此第二级双缓冲位于线程寄存器输入槽位，而不是再复制一份完整输出累加器。

5. 一个线程负责 $8\times8$ 输出微块

视频示例让一个线程负责目标 $32\times32$ tile 中的一个 $8\times8$ 区域。

它对应 A 的 $8\times32$ 行片段与 B 的 $32\times8$ 列片段。

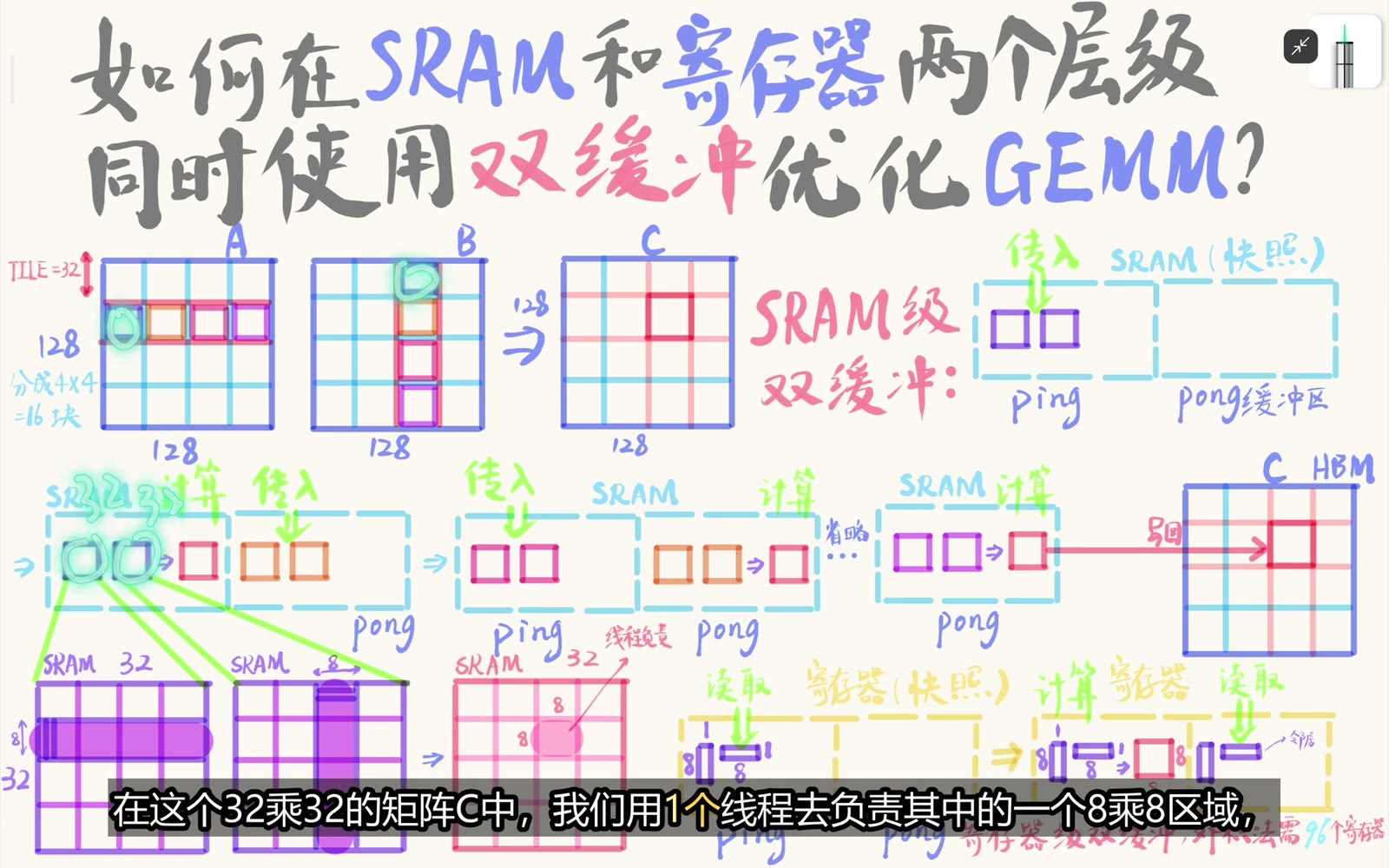

线程负责 8×8 C 微块并使用 A 的 8×32 与 B 的 32×8 切片 — **图 4**
在线程级放大图中，一个线程负责 8×8 的 C 微块，并使用 A 的 8×32 与 B 的 32×8 切片。
原视频 · 02:00 ↗

从 02:00 查看线程微块与输入切片

沿 $K=32$ 的每个位置，线程读取

a_k\in\mathbb R^{8\times1}, \qquad b_k\in\mathbb R^{1\times8},

并执行

C^{(t)}\mathrel{+}=a_kb_k.

每轮外积产生 $8\times8=64$ 次乘加。

6. 寄存器级 ping-pong 预取下一轮向量

寄存器输入槽位也分成 ping 与 pong。

第一轮从 SRAM 读取 $a_0,b_0$ 到 register ping。

稳态阶段同时执行：

Tensor/CUDA 计算路径用 ping 中的 $a_k,b_k$ 更新 64 个 C 累加器；
load 路径把 $a_{k+1},b_{k+1}$ 预取到 register pong。

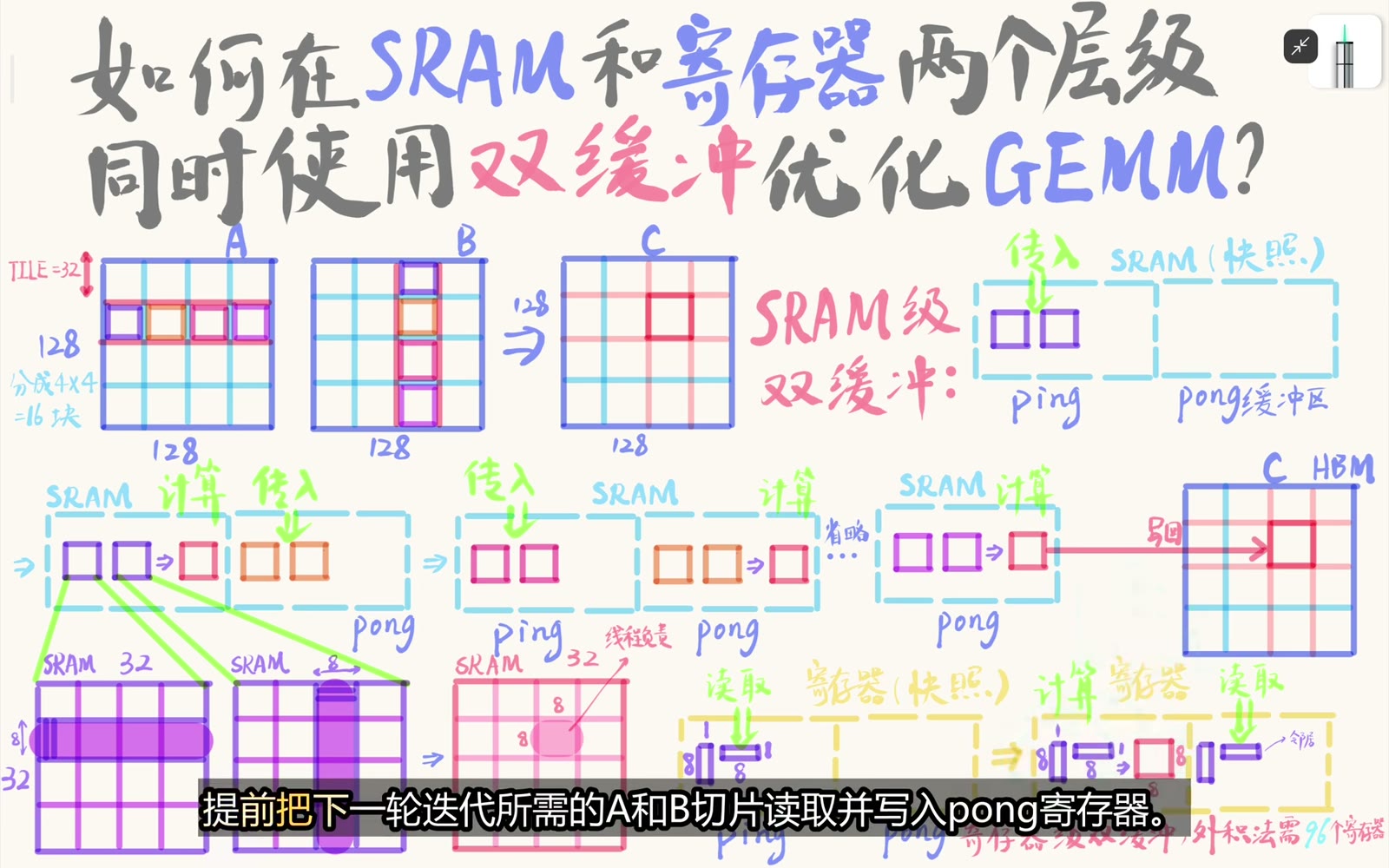

寄存器 ping 提供当前外积输入时下一轮向量预取到 pong — **图 5**
寄存器级 ping 正在提供 8×1 与 1×8 向量做外积时，下一轮向量被预取到 pong。
原视频 · 03:00 ↗

从 03:00 查看寄存器层计算与下一轮预取重叠

下一轮再交换 ping/pong。

理想稳态耗时近似

T_{\text{reg-stage}} \approx \max(T_{\text{SRAM→reg}},T_{\text{outer-product}}).

7. 两级流水的粒度不同

层级	ping/pong 中的对象	一次切换对应
SRAM	一对 $32\times32$ 的 A、B tile	一个大 $K$ tile
寄存器	$8\times1$ 的 A 向量与 $1\times8$ 的 B 向量	一个标量 $k$ 位置

SRAM 层解决 HBM 大块搬运，寄存器层解决片上小片段搬运。

两级缓冲嵌套，而不是两个彼此无关的技巧。

8. 视频的寄存器预算是 96 个标量槽位

$8\times8$ 输出需要

8\times8=64

个累加槽位。

每个输入缓冲槽位需要 $8$ 个 A 标量和 $8$ 个 B 标量，共 16。

ping/pong 两套输入为

2\times(8+8)=32.

所以总计

64+32=96.

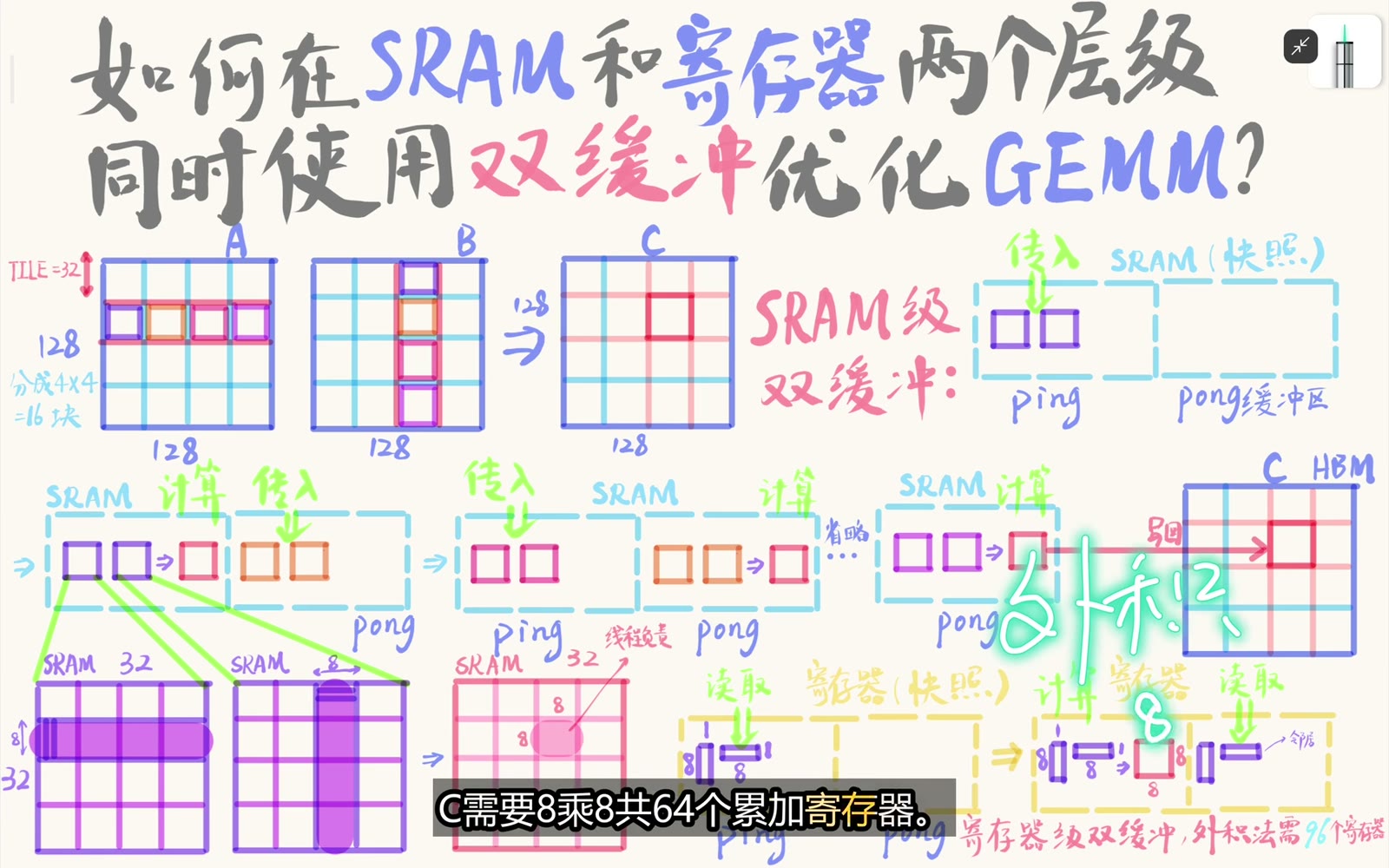

64 个输出累加槽位加 32 个双缓冲输入槽位共 96 — **图 6**
视频的概念计数包含 64 个 C 累加槽位和两套 A/B 输入槽位共 32 个，总计 96。
原视频 · 03:20 ↗

从 03:20 查看视频中的 96 个寄存器概念预算

这比为两轮都复制 $8\times8$ 输出累加器节省得多，因为 C 累加器不需要 ping-pong；它们始终是同一组长期状态。

9. 96 不是所有 GPU 上的精确物理寄存器数

视频把一个标量槽位对应为一个寄存器，适合解释空间关系。

真实分配还取决于：

数据类型和寄存器宽度；
编译器的 live range、向量化与 unroll；
Tensor Core fragment 的 lane 分布；
对齐、临时变量和地址计算；
架构的每线程与每 SM 寄存器限制。

因此应把 96 当作算法层的 live scalar 预算，不作为编译器报告的承诺。

10. 双缓冲只在能够真正并发时有效

代码里准备两个数组，不会自动让 load 与 compute 重叠。

需要同时满足：

硬件和指令支持相应的异步传输；
producer/consumer 有正确 barrier 或完成事件；
复用槽位前确认旧数据不再被读取；
load 时间能被足够长的计算窗口覆盖；
两套缓冲没有让 occupancy 下降到抵消收益。

现代 kernel 也可能使用三阶段或更多 stage；视频用两级双缓冲讲清最小结构。

跟练与练习

原视频跟练

从 00:20 标出目标 $C$ tile 所需的四对输入 tile。
在 00:40 画出 SRAM ping 与 pong 各自能保存什么。
从 01:00 写出“计算 ping / 加载 pong”的并行动作。
在 02:00 从 $8\times32$ 与 $32\times8$ 推导 32 轮外积。
从 03:00 画出 register ping/pong 的下一轮预取。
在 03:20 复算 $64+2\times(8+8)=96$ 。

编者练习

若一个线程改为负责 $4\times8$ 输出微块，仍使用两套输入寄存器做双缓冲，按视频的标量槽位模型需要多少槽位？

查看参考答案

输出累加器需要
$4\times8=32$
个槽位。
每个输入 buffer 保存 $4\times1$ 与 $1\times8$ 两条向量，需要 $4+8=12$ 个槽位。
两套输入 buffer 共 $24$ 个，因此总计
$32+24=56.$
该数字仍是 live scalar 概念预算，不保证物理寄存器分配恰好为 56。

常见误区

把两级双缓冲当成复制两份完整 C：C 累加器只有一组，双份的是输入槽位。
混淆两个切换粒度：SRAM 按大 tile 切换，寄存器按 $K$ 位置向量切换。
把 ASR 的“pm/胖/碰”当成不同缓冲：画面统一为 ping/pong。
认为双缓冲能消灭全部搬运时间：稳态仍由 load 与 compute 中较慢者决定。
把 96 当成编译器必然分配值：它是视频中的标量槽位模型。
忽略资源成本：双缓冲增加片上占用，可能降低 occupancy。

本课小结

SRAM ping-pong 重叠 HBM→SRAM 大 tile 搬运与当前 tile 计算。
寄存器 ping-pong 重叠 SRAM→register 向量读取与当前外积计算。
一个 $8\times8$ 微块需要 64 个长期输出累加槽位。
两套 $8+8$ 输入向量槽位再占 32，视频概念预算总计 96。
两级流水的单位分别是大 $K$ tile 与单个 $k$ 位置，必须分层理解。
真实收益取决于异步 copy、同步、寄存器压力和 occupancy。

08

主题讲解 · 03:04

Tensor Core 如何嵌入分块 GEMM 流水线

学习目标

把 Tensor Core 理解为矩阵乘加硬件路径，而不是完整 GEMM 的替代品。
说明 $128\times128$ GEMM、 $32\times32$ SRAM tile 与 $16\times16$ 子块之间的层次。
区分常规 CUDA Core 外积微内核与 warp 协作的矩阵乘加接口。
解释为什么一个线程不应独自保存三个完整 $16\times16$ fragment。
描述 register ping-pong 如何与 Tensor Core 计算并行。
指出矩阵 shape、warp/warp-group 粒度和支持数据类型都依赖具体 GPU 架构。

前置与衔接

P51 用外积提高一个线程微块的输入复用，P52 又把 SRAM 与寄存器两级双缓冲串起来。

本课保留同一条数据流水，只把最内层计算换成硬件矩阵乘加：

D=A B+C.

这类操作通常简称 MMA（matrix multiply-accumulate）。

Tensor Core 加速的是最内层高密度矩阵乘加，不会自动解决 HBM 搬运、tile 选择、同步或边界处理。

核心讲解

1. Tensor Core 是硬件矩阵乘加接口

视频把 Tensor Core 直观描述为“小型矩阵乘法计算接口”。

开发者不再把所有标量乘加逐条组织成普通 CUDA Core 指令，而是提交满足指定 shape 与数据类型的矩阵 fragment。

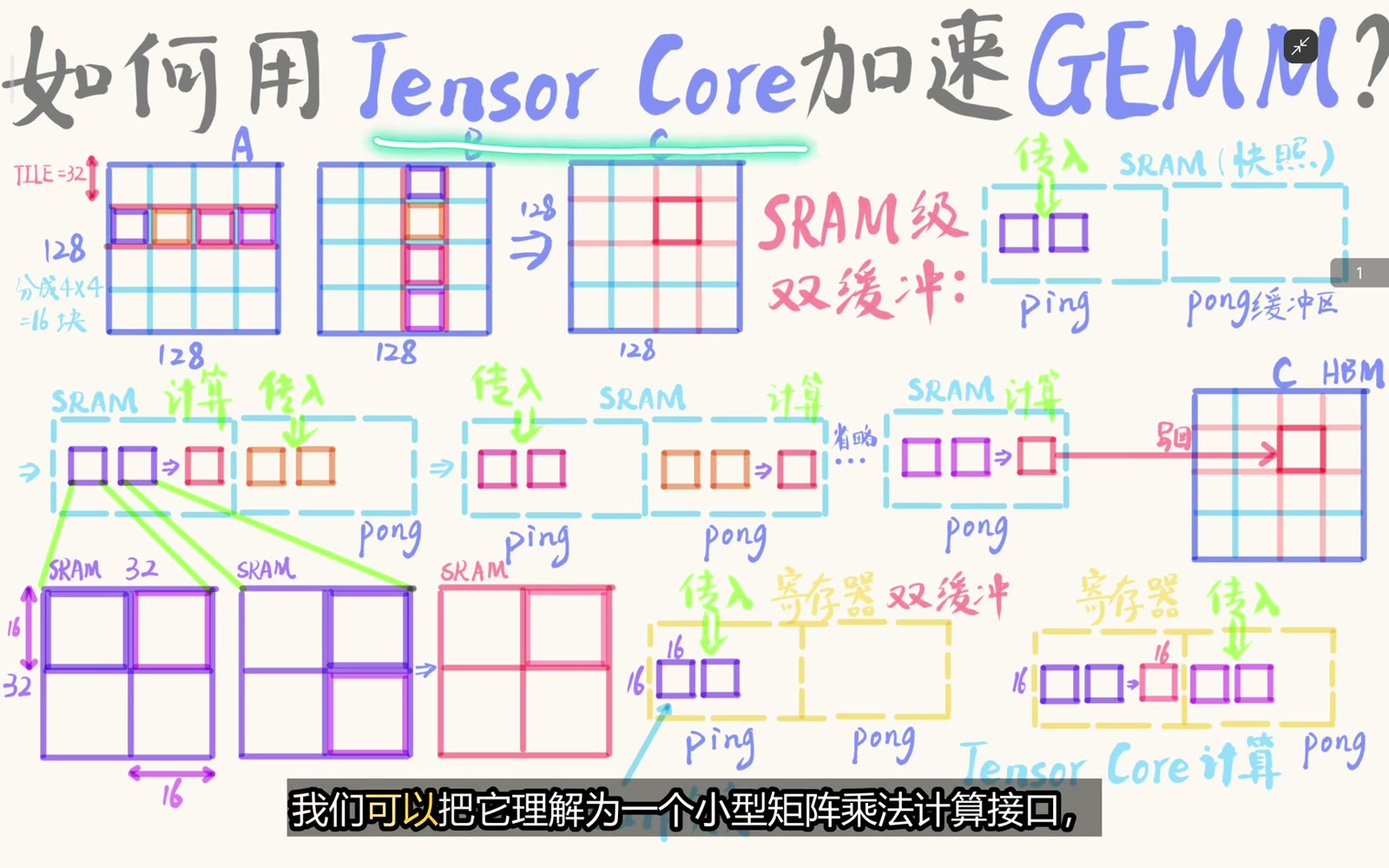

Tensor Core 作为小矩阵乘加接口嵌入完整 tiled GEMM — **图 1**
Tensor Core 可作为执行小矩阵乘加的硬件级接口，嵌在更大的 tiled GEMM 数据流中。
原视频 · 00:00 ↗

从 00:00 查看 Tensor Core 的硬件矩阵接口定义

概念上可以写成

C_{\text{frag}} \leftarrow A_{\text{frag}}B_{\text{frag}}+C_{\text{frag}}.

一次接口调用内部会完成许多标量乘加，但外部仍需准备输入 fragment、维护累加器并组织循环。

2. 大矩阵仍要先按 SRAM tile 流动

视频继续使用三个 $128\times128$ 矩阵，并按 $T=32$ 切成 $4\times4$ 个大 tile。

目标 $C$ tile 需要沿 $K$ 维消费四对 $A$ 、 $B$ tile。

Tensor Core 并没有足够片上容量一次吞下完整 $128\times128$ 问题，因此块级分解仍不可少。

3. SRAM 级 ping-pong 仍负责隐藏 HBM 搬运

一对 $32\times32$ 输入 tile 先进入 SRAM ping。

计算当前 ping 数据时，下一对 tile 进入 pong；之后两个槽位交换。

SRAM ping-pong 继续重叠当前 tile 计算与下一 tile 加载 — **图 2**
32×32 大 tile 仍使用 SRAM ping-pong，让当前计算与下一对 HBM→SRAM 加载交叠。
原视频 · 00:40 ↗

从 00:40 查看 Tensor Core GEMM 中保留的 SRAM 双缓冲

因此 Tensor Core 只替换最内层 compute path，不替换

\text{HBM}\rightarrow\text{SRAM}

的数据供应路径。

若供应速度跟不上，再强的矩阵乘加硬件也会饿死。

4. 常规 CUDA Core 路径以线程级外积更新微块

在前一课的思路里，线程从 SRAM 读取两条向量：

a\in\mathbb R^{m\times1}, \qquad b\in\mathbb R^{1\times n},

再以外积更新自己负责的 $m\times n$ 输出微块。

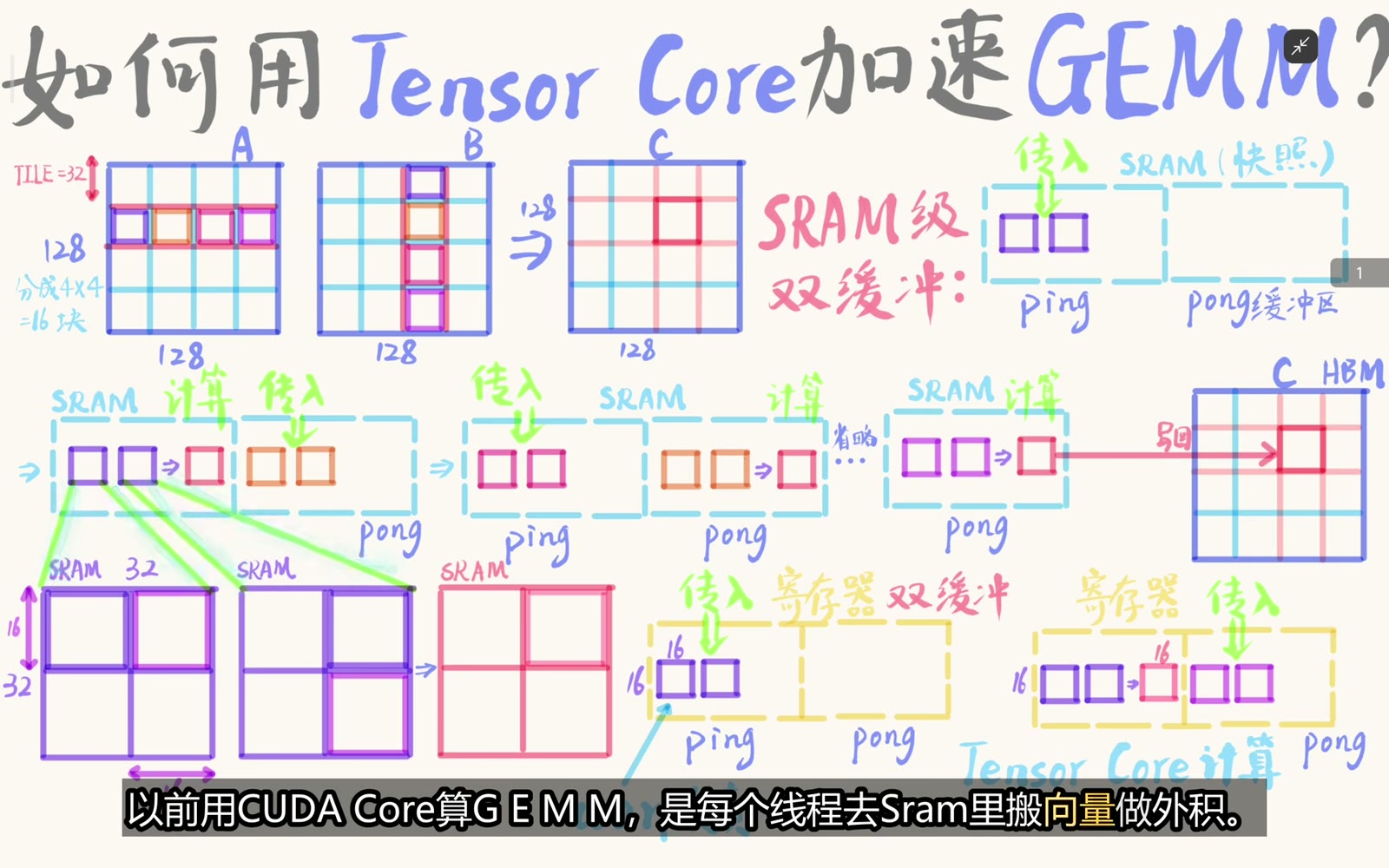

常规 CUDA Core 路径让线程读取向量并做外积微块更新 — **图 3**
常规 CUDA Core 路径可由线程从 SRAM 取向量并以外积方式更新自己的输出微块。
原视频 · 01:20 ↗

从 01:20 回顾 CUDA Core 外积微内核

ASR 把 CUDA Core 识别为“ka call”，结合画面与上下文可确定标准术语。

该路径给程序员很细的指令控制，但标量/向量乘加需要显式调度。

5. $32\times32$ SRAM tile 再切成 $16\times16$ 子块

视频把一个 $32\times32$ tile 切成 $2\times2$ ，得到四个 $16\times16$ 子块。

每个子块由一个 warp 协作负责，而不是交给单个线程。

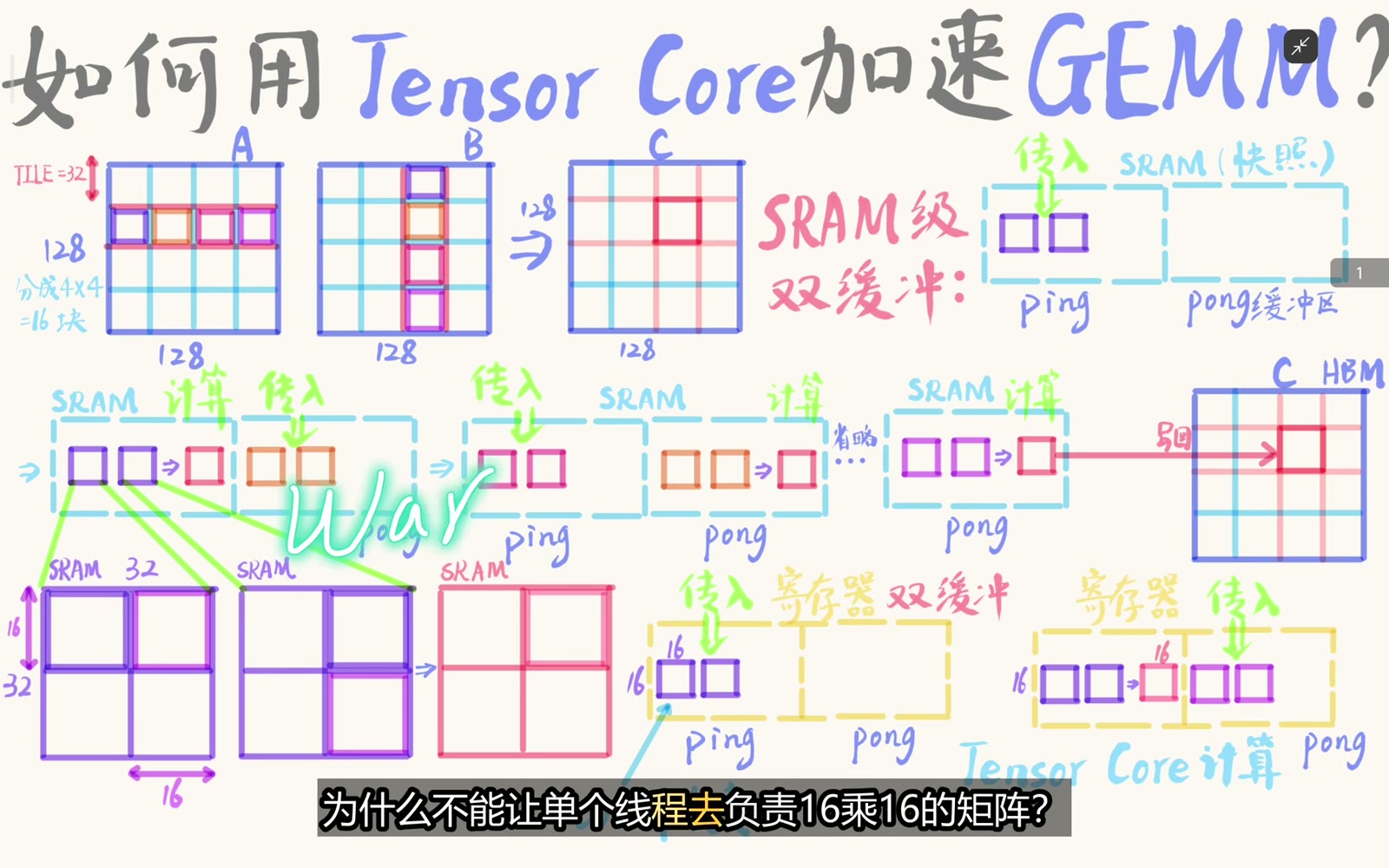

32×32 SRAM tile 被切成四个由 warp 协作负责的 16×16 子块 — **图 4**
32×32 SRAM tile 进一步切成四个 16×16 子块，视频用一个 warp 协作负责一个子块。
原视频 · 01:40 ↗

从 01:40 查看子块的 warp 级分工

warp 中多个 lane 分别持有 fragment 的一部分寄存器。

程序员在逻辑上操作矩阵 fragment，但数据不会完整复制到每个线程。

6. 为什么不能让单线程保存三个完整 $16\times16$ 矩阵

若把 A、B、C 三块都按标量直接放进一个线程，需要

3\times16\times16=768

个标量槽位。

视频用“单线程最多 255 个寄存器”说明这显然不可行。

更稳妥的边界是：每线程寄存器上限、编码与分配粒度依架构而变，但 768 个 live scalar 远超合理的单线程预算，还会严重破坏 occupancy 或直接无法分配。

warp 协作既匹配 Tensor Core 指令的执行粒度，也把 fragment 数据分散到多个 lane。

7. Tensor Core 接口执行 fragment 级 MMA

第一轮把一组 A、B fragment 载入 register ping。

Tensor Core 执行

C^{(w)} \leftarrow A^{(w)}B^{(w)}+C^{(w)},

并把结果累加到同一组 C fragment。

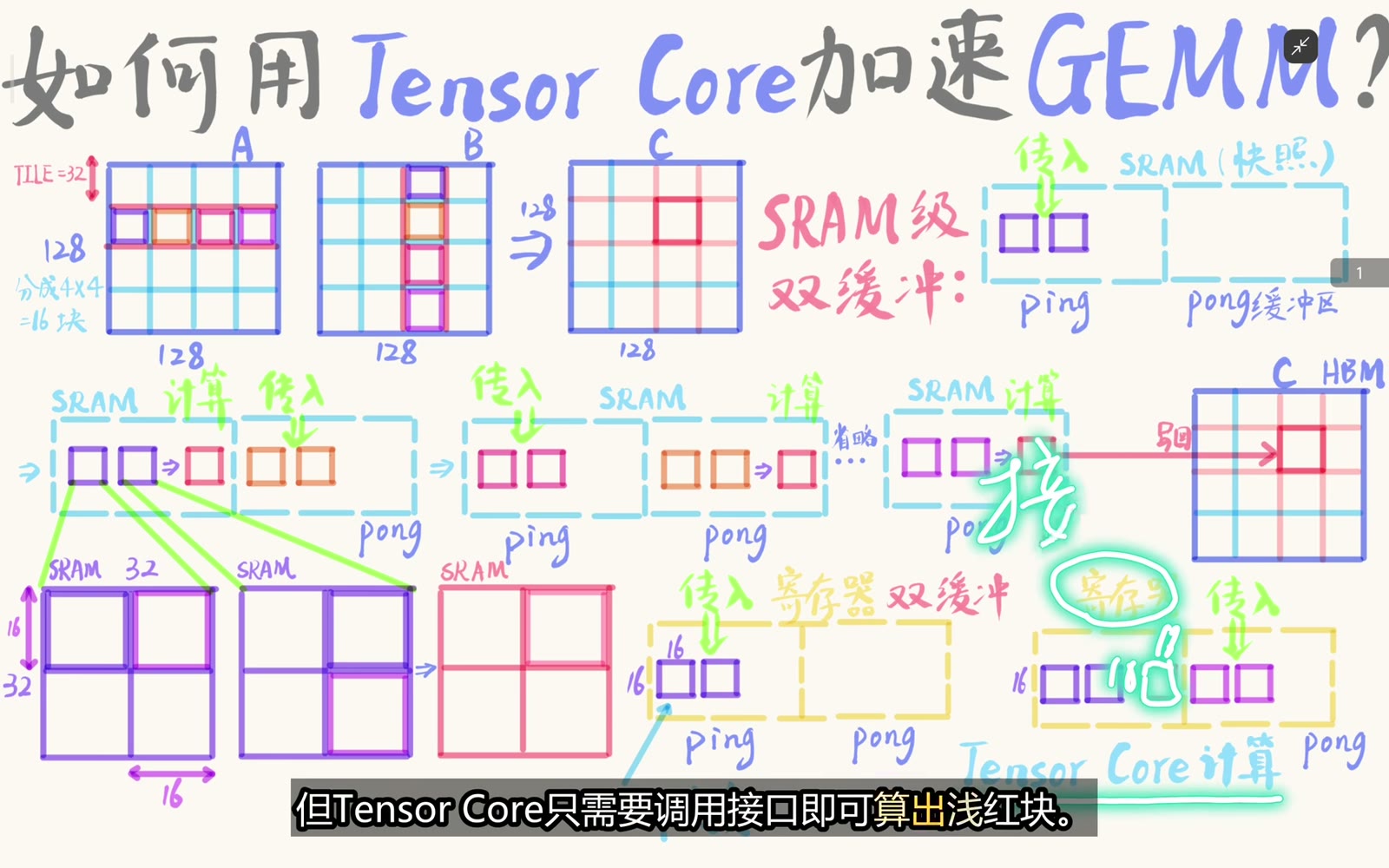

Tensor Core 对 A 和 B fragment 做矩阵乘加并更新 C fragment — **图 5**
Tensor Core 对寄存器中的 A、B fragment 执行矩阵乘加，并把结果累加到 C fragment。
原视频 · 02:20 ↗

从 02:20 查看 Tensor Core 的 fragment 级矩阵乘加

这里的“调用接口即可”表示计算细节由硬件指令承担，不表示编写 kernel 只需一个函数调用。

数据布局、对齐、fragment 加载、累加类型和同步仍必须正确。

8. Register 双缓冲继续为下一次 MMA 预取数据

Tensor Core 使用 ping 中当前 fragment 计算时，可以把下一轮 A、B fragment 从 SRAM 载入 pong。

完成事件满足后，两个槽位交换角色。

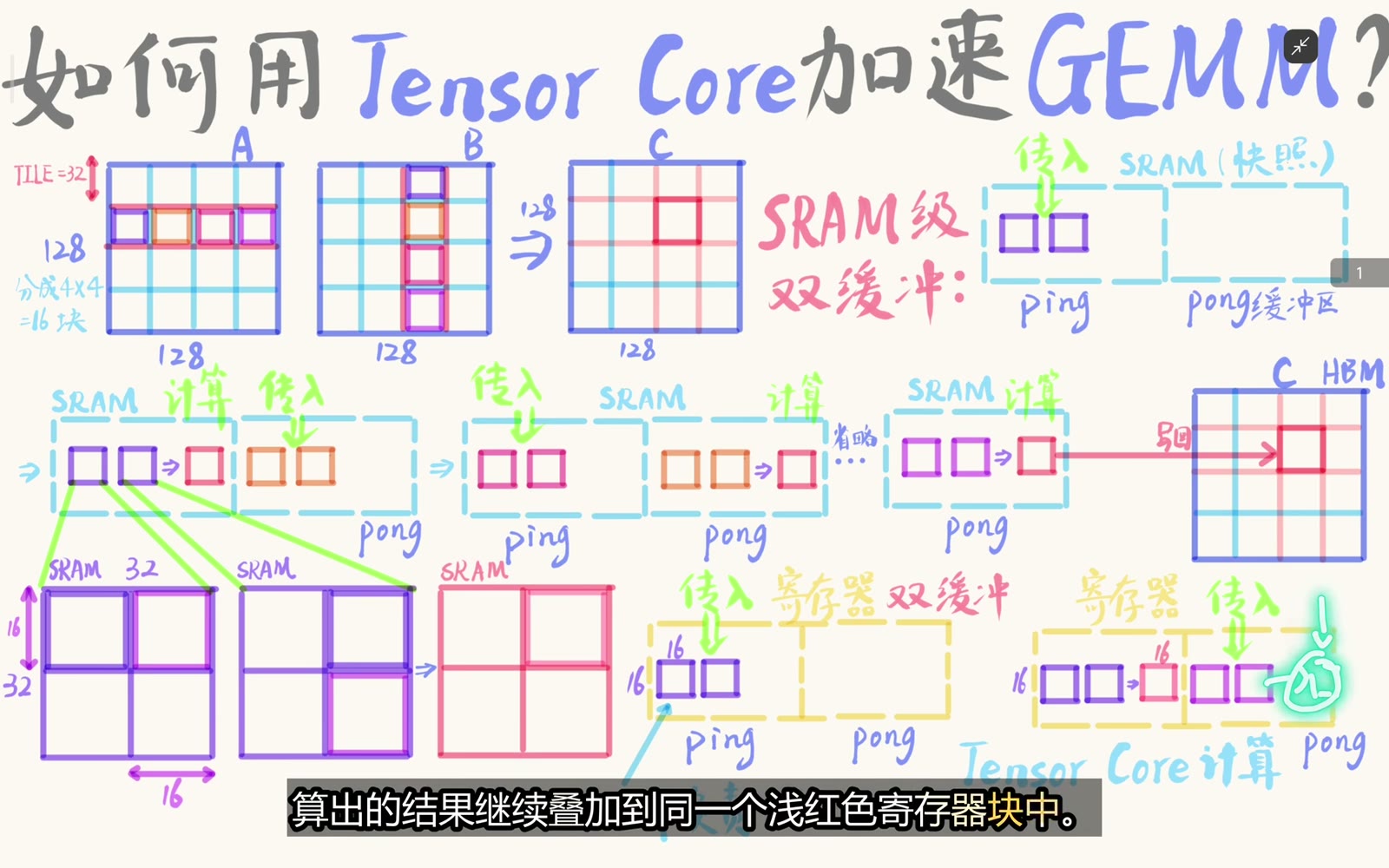

当前 MMA 累加到 C fragment 时下一组输入进入另一寄存器缓冲 — **图 6**
当前 fragment 的结果继续累加到同一 C 寄存器块，同时下一轮 A、B fragment 进入另一缓冲槽。
原视频 · 02:40 ↗

从 02:40 查看 MMA 与下一 fragment 预取的交叠

经过多轮 $K$ 方向 MMA，同一个 C fragment 持续累加。

最终各 warp 的结果组成完整 $32\times32$ C tile，再写回 HBM。

9. 三层结构必须同时成立

层级	工作对象	主要目的
HBM→SRAM	$32\times32$ 大 tile 对	跨较慢存储层搬运并复用
SRAM→register	Tensor Core 输入 fragment	为下一次 MMA 预取
Tensor Core	小矩阵 fragment	高吞吐矩阵乘加

只有 compute 没有供数流水，Tensor Core 会等待。

只有双缓冲没有高效内层指令，也无法利用硬件峰值吞吐。

10. $16\times16$ 与“一个 warp”是视频示意，不是永恒契约

Tensor Core 支持的 MMA shape 会随以下条件变化：

GPU 架构代际；
FP16、BF16、TF32、FP8、INT8 等输入类型；
累加器类型；
PTX/SASS 指令族与高级库接口；
warp 级 MMA 或更新架构中的 warp-group MMA。

因此本课的 $16\times16$ 、一个 warp 是理解画面的具体示例。

实际开发应查当前架构的官方指令和库文档，不从本视频推导所有设备的固定 fragment shape。

11. 混合精度也需要单独审视

许多 Tensor Core 路径允许较低精度输入配合较高精度累加，例如 FP16/BF16 输入、FP32 累加。

但具体支持组合与数值行为依架构和接口而定。

选择 Tensor Core 不只影响速度，还会影响舍入误差、溢出范围与可复现性。

这是编者补充的数值边界，视频主要聚焦数据流。

跟练与练习

原视频跟练

从 00:00 用 $D=AB+C$ 解释 Tensor Core 的接口角色。
在 00:40 指出 SRAM ping/pong 没有因 Tensor Core 而消失。
从 01:20 对比线程级外积与 warp 级 fragment 计算。
在 01:40 复算三个 $16\times16$ 矩阵共有 768 个标量。
从 02:20 标出 A/B 输入 fragment 与 C 累加 fragment。
在 02:40 画出 compute ping / load pong 的寄存器时间线。

编者练习

某 Tensor Core 微内核沿 $K$ 方向需要 4 次 MMA。单次 fragment 加载耗时 $6$ ，MMA 耗时 $10$ ，单位相同。忽略同步，比较完全串行与理想 register 双缓冲的总耗时。

查看参考答案

完全串行为
$4(6+10)=64.$
理想双缓冲含一次 prologue load、3 个稳态重叠阶段和最后一次 MMA：
$6+3\max(6,10)+10 =46.$
这是理想调度估算；实际还要计入 barrier、指令发射、fragment 布局和资源竞争。

常见误区

认为 Tensor Core 会自动完成整个 GEMM：大矩阵分块、搬运、同步与写回仍由 kernel 组织。
把 fragment 完整放在每个线程中：warp 内 lane 分担 fragment 数据。
把视频的 255 当成所有 GPU 的固定上限：寄存器限制与分配规则依架构而变。
认为 Tensor Core 取代了双缓冲：计算更快反而更需要稳定供数。
把 $16\times16$ 当成所有 MMA 的唯一 shape：shape 与数据类型、架构、指令族有关。
只看峰值 FLOPs：数据供应、occupancy 和数值精度同样决定可用性能。

本课小结

Tensor Core 是小矩阵乘加硬件路径，不是完整 GEMM 的自动实现器。
$128\times128$ 问题先切成 $32\times32$ SRAM tile，再细分成视频示意的 $16\times16$ 子块。
warp 协作持有 fragment，避免单线程承担不合理的寄存器压力。
SRAM ping-pong 隐藏 HBM 搬运，register ping-pong 隐藏下一 fragment 读取。
当前 MMA 累加到同一 C fragment，下一组 A/B fragment 同时预取。
shape、协作粒度、数据类型和寄存器限制必须以目标 GPU 架构为准。

09

主题讲解 · 00:59

用四条任务轴直观理解 4D 并行

学习目标

从二维单层计算构造 layer、context、sequence、feature 四类索引轴。
解释单个上下文的计算怎样由二维堆叠为三维工作体。
说明多个上下文为什么引入第四个独立任务索引。
分别指出 DP、PP、CP、TP 主要切分哪条轴。
用四元组定位一个设备在并行网格中的坐标。
正确理解“正交”是可独立索引与组合，不是运行时完全没有依赖或通信。

前置与衔接

前面的课程已经分别出现 tensor parallel、pipeline parallel 和 context parallel。

当四种并行同时使用时，容易把名字记成一串缩写。

视频提供了一个几何模型：把训练/推理任务放进多维网格，每一种并行沿不同轴切分。

可用四个抽象索引表示：

(b,l,s,h),

分别代表 context/microbatch、layer、sequence/token 与 hidden feature。

这些并非唯一实现布局，却能帮助定位 DP、PP、CP、TP 的基本分工。

核心讲解

1. “正交”先从独立坐标轴理解

几何中，正交向量互相垂直。

4D 并行借用这个词，强调四种切分作用在不同任务索引上。

若固定另外三项，只改变其中一个坐标，就沿一条独立轴移动。

工程上常写总设备数为

N =N_{\text{DP}} N_{\text{PP}} N_{\text{CP}} N_{\text{TP}},

前提是完整采用这四维笛卡尔网格且每张设备只对应一个坐标元组。

2. 单层计算可先画成二维平面

对一个 Transformer layer，可以把激活直观画成

X_l\in\mathbb R^{S\times H},

其中 $S$ 是 token/sequence 轴， $H$ 是 hidden feature 轴。

attention 与 FFN 都在这张二维激活上产生新的二维输出。

画面下方的小型 Q/K/A/V/O/FFN 流程只是单层二维计算的示意，不是完整 tensor shape 规范。

3. 沿 layer 轴堆叠得到单上下文三维工作体

把第 1 层到第 $L$ 层的二维激活依次叠起来，得到

X\in\mathbb R^{L\times S\times H}.

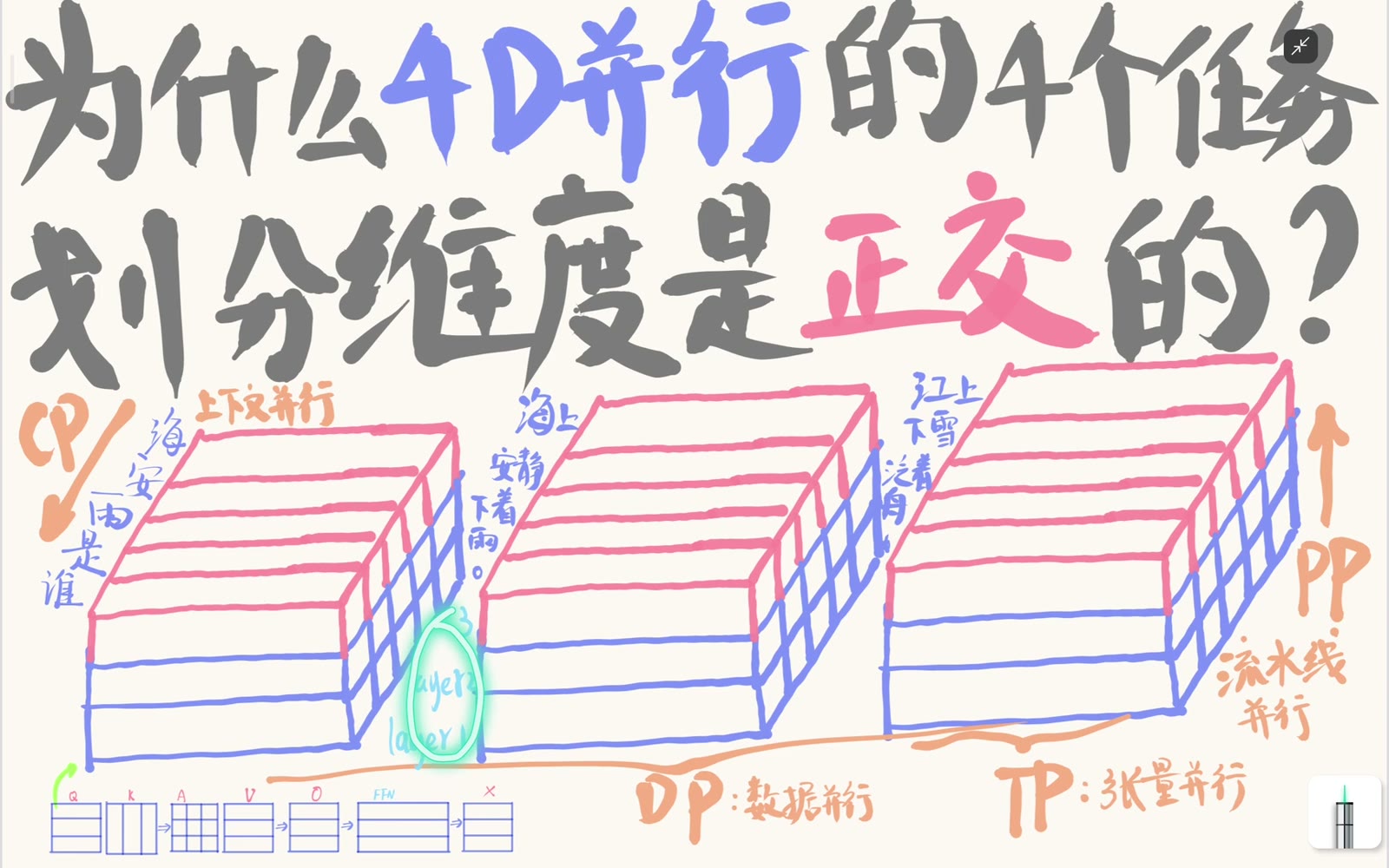

二维 token×feature 计算沿 layer 轴堆叠成三维工作体 — **图 1**
把单层二维 token×feature 计算沿 layer 轴堆叠，可形成单个上下文的三维工作体。
原视频 · 00:20 ↗

从 00:20 查看二维计算沿 layer 方向堆叠

这里的三维不是说运行时必须保存整个 $L\times S\times H$ 张量。

它是任务坐标的可视化：每个 layer 都有自己的 token×feature 计算平面。

4. 多个上下文引入第四个轴

单个三维工作体只表示一个上下文或一个 microbatch 项。

多个相互独立的上下文可以写成

X\in\mathbb R^{B\times L\times S\times H}.

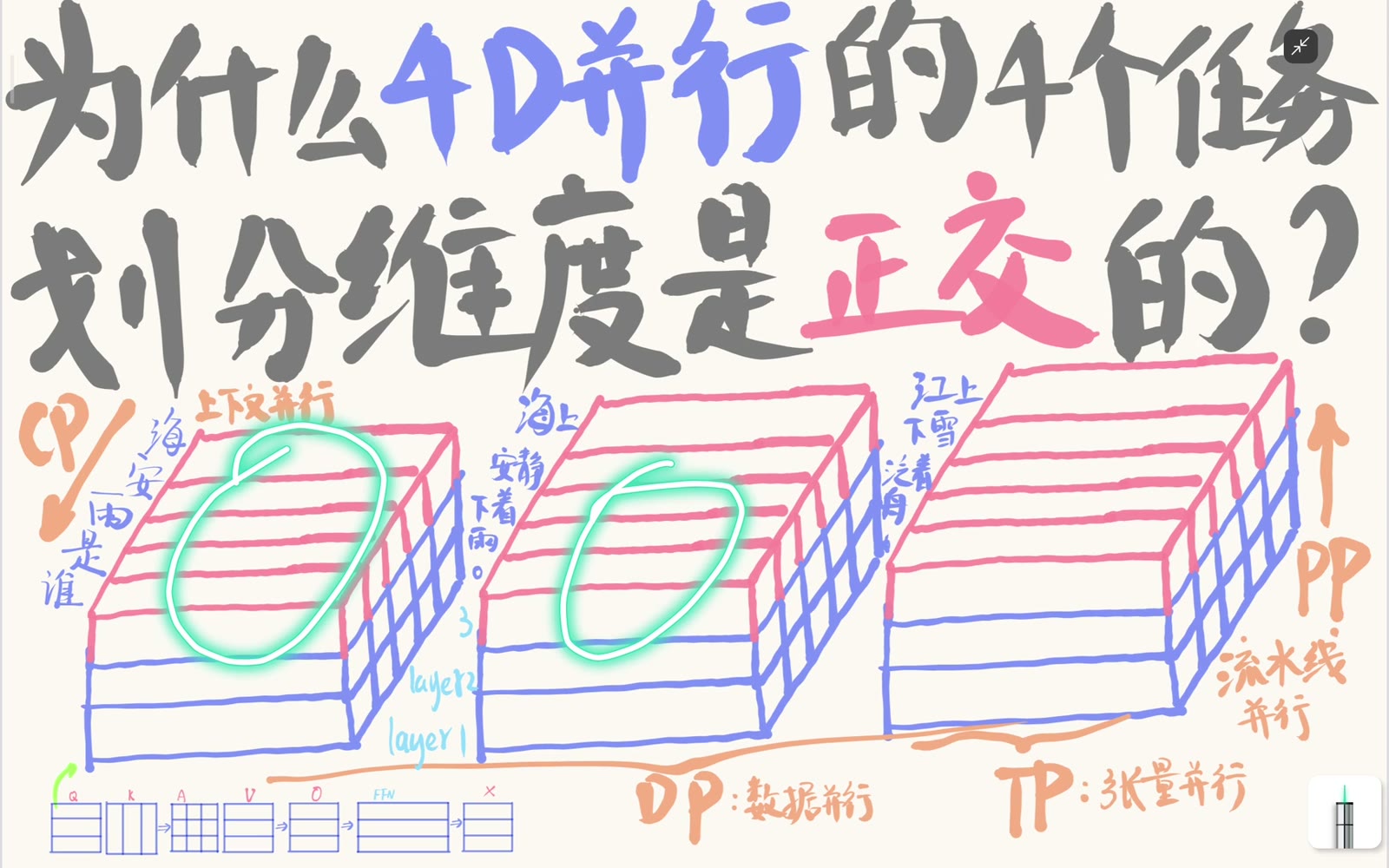

多个上下文各形成三维工作体，context 轴构成第四维 — **图 2**
多个独立上下文各自形成一个三维工作体，把 context/batch 作为额外轴后得到四维任务空间。
原视频 · 00:30 ↗

从 00:30 查看多个三维上下文组成四维任务空间

$B$ 在这里是任务级 context/microbatch 轴，不应机械等同于某个框架张量中的唯一 batch 维。

数据加载、gradient accumulation 和 pipeline microbatch 都可能改变它的物理组织。

5. DP 沿独立样本或 microbatch 轴切分

数据并行把不同输入样本或 microbatch 分给不同 replica。

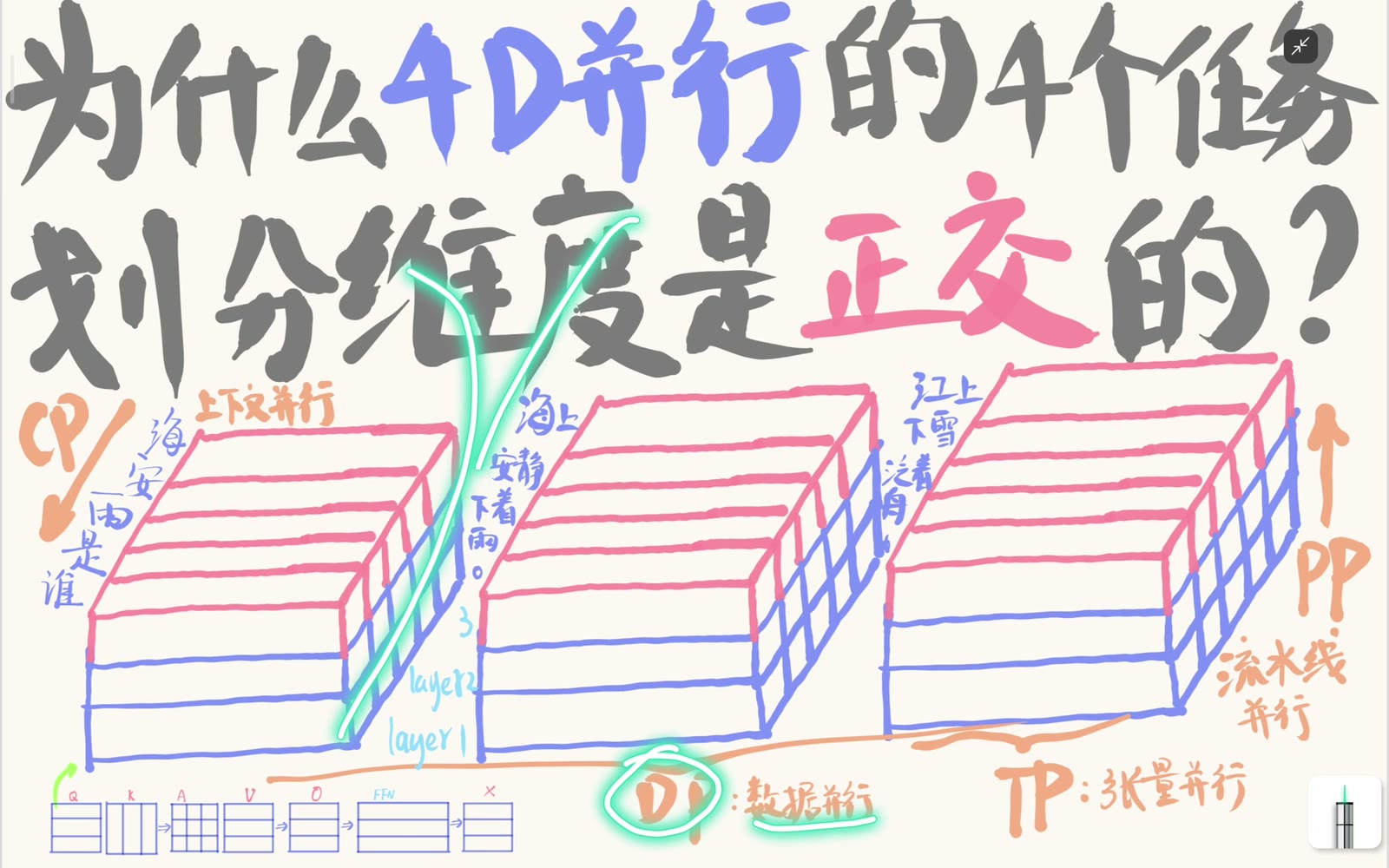

DP 沿 context 或 microbatch 轴分配不同三维工作体 — **图 3**
数据并行 DP 沿独立样本或 microbatch 轴分配不同上下文工作体。
原视频 · 00:40 ↗

从 00:40 查看 DP 沿上下文任务轴切分

最基础的 DP 在每个 replica 上保留完整模型参数，分别前向/反向，再同步梯度。

FSDP/ZeRO 会进一步分片参数、梯度或优化器状态，但它们仍服务于数据并行语义。

6. PP 沿 layer 轴切分

流水线并行把连续或规则分组的网络层放到不同 stage。

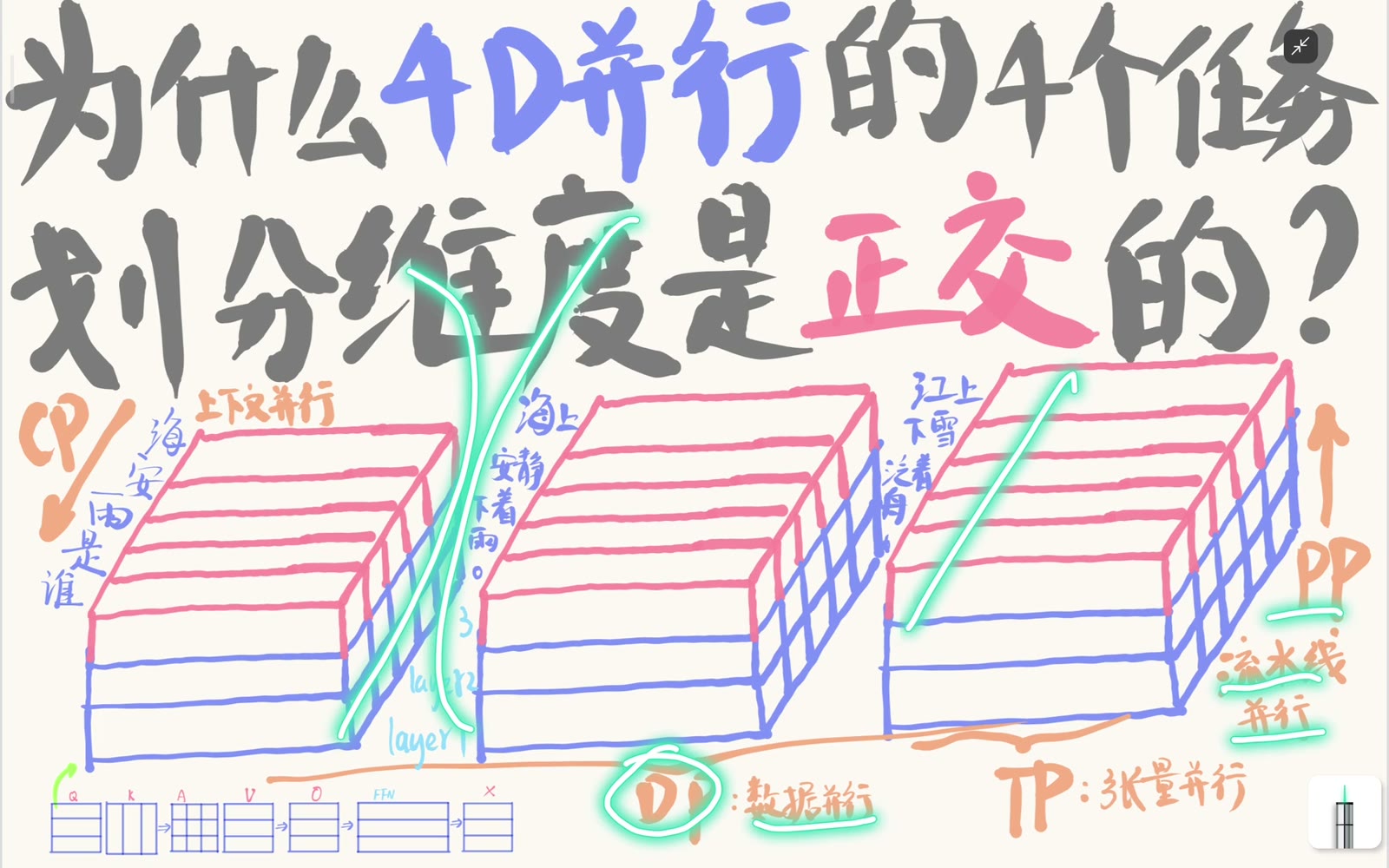

PP 沿 layer 轴把网络深度切成多个流水线 stage — **图 4**
流水线并行 PP 沿网络层轴把连续层段放到不同 stage。
原视频 · 00:45 ↗

从 00:45 查看 PP 沿层轴分段

相邻 stage 之间传递激活与梯度。

为了提高利用率，microbatch 会在各 stage 间流水，但仍存在 pipeline bubble、调度与负载均衡问题。

7. CP 沿长上下文的 sequence 轴切分

上下文并行把单个长序列的 token 工作分给多张设备。

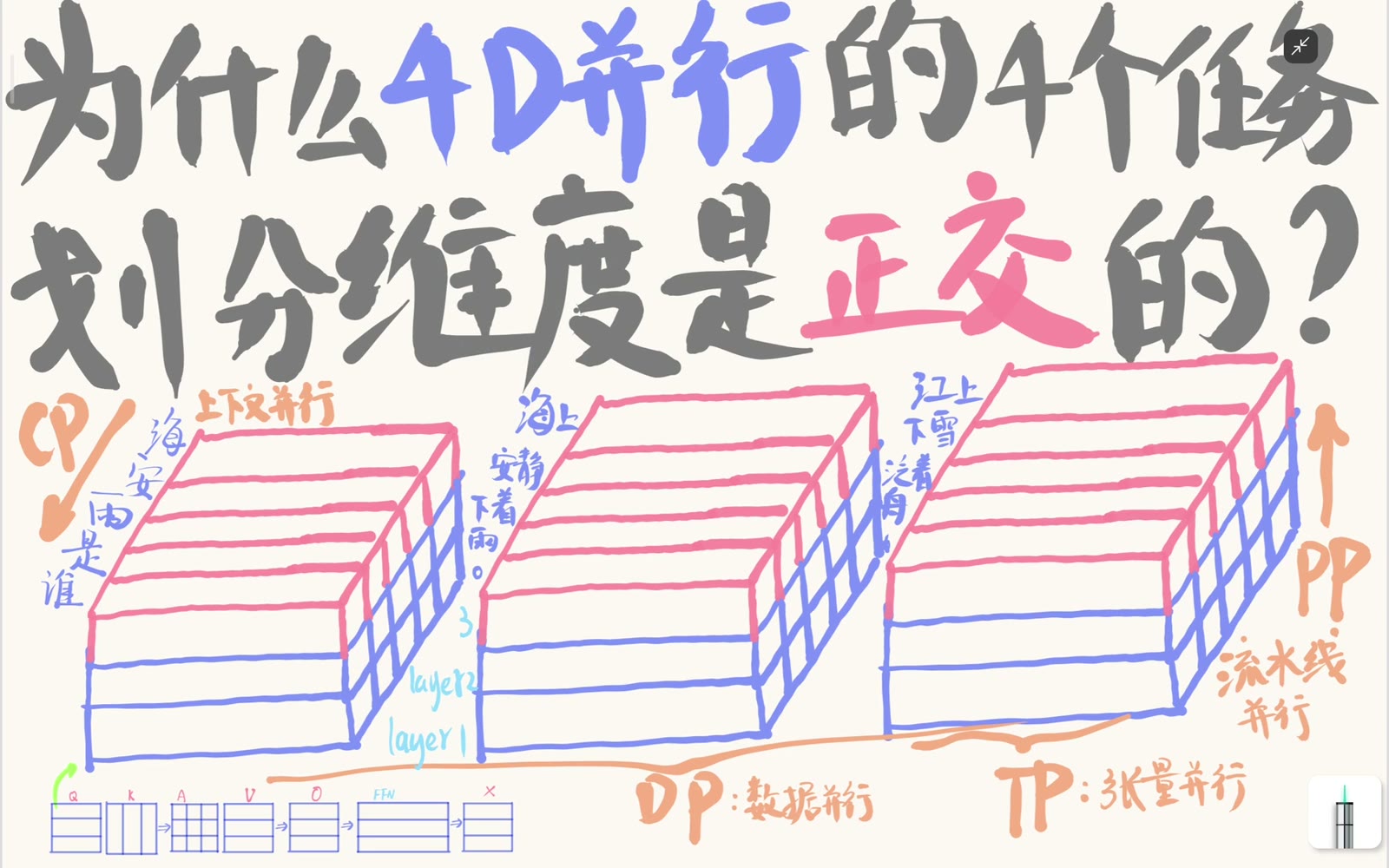

CP 沿 sequence 或 token 轴切分单个长上下文 — **图 5**
上下文并行 CP 沿单个长上下文的 sequence/token 轴切成多个连续或布局相关的片段。
原视频 · 00:50 ↗

从 00:50 查看 CP 沿上下文序列轴切分

最简单可想成连续 token 段，但实际实现也可能采用 ring、blockwise 或其他布局。

attention 需要跨 token 汇总 K/V 或中间统计量，所以 CP 不是“切完完全不通信”。

8. TP 沿特征或算子内部维度切分

张量并行在单层内部切分权重与激活。

常见切分对象包括 hidden feature、attention head、FFN intermediate feature 或矩阵乘法的输入/输出维。

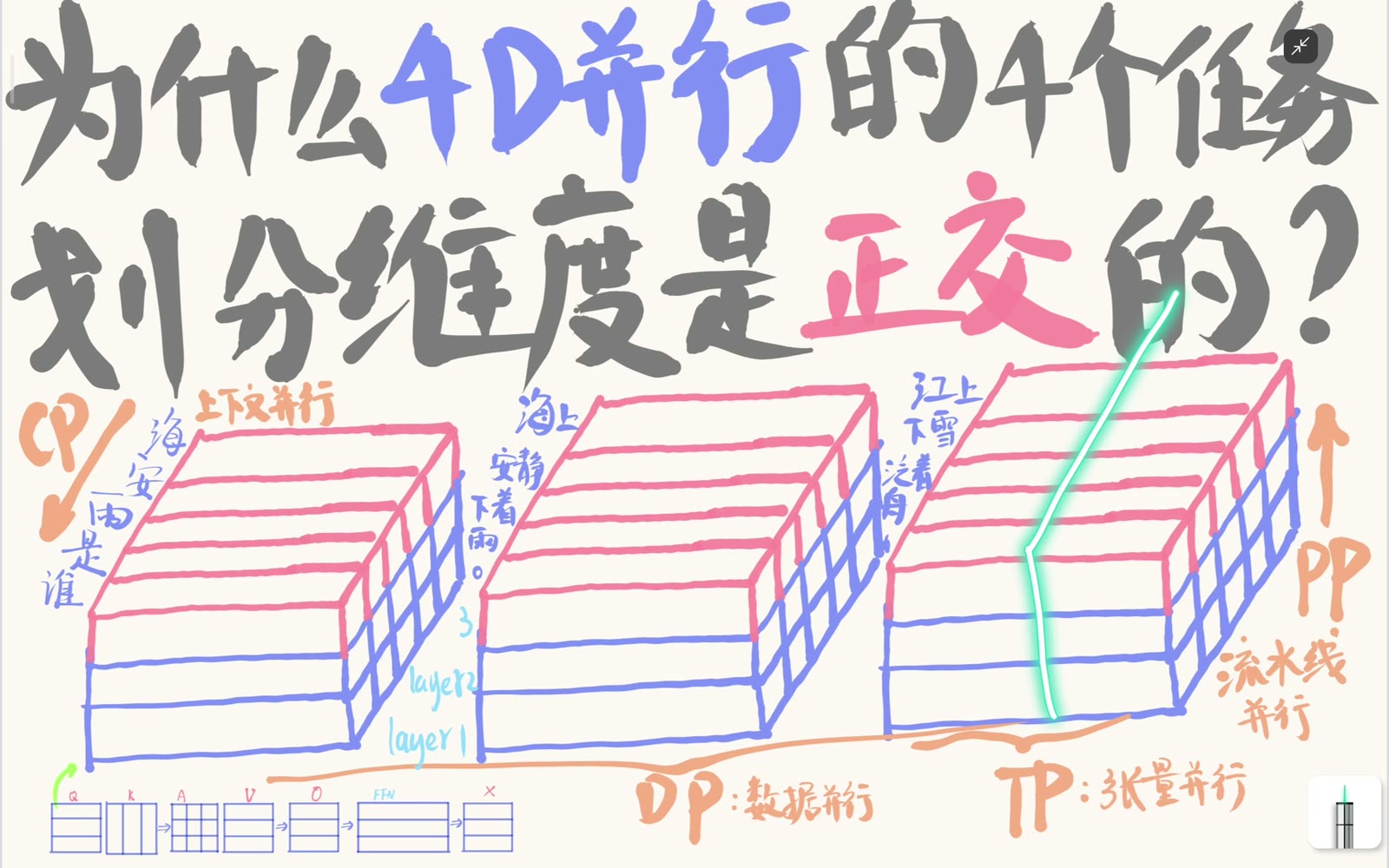

TP 沿 hidden feature 或 attention head 等算子内部轴切分 — **图 6**
张量并行 TP 沿隐藏特征、attention head 或算子内部相关维度切分单层计算。
原视频 · 00:55 ↗

从 00:55 查看 TP 沿特征维切分

因此“TP=特征维”是视频的直觉入口，不是说所有 TP 都固定切同一个物理轴。

列并行、行并行和 head parallel 都属于具体实现。

9. 一个设备由四维坐标定位

若

(N_{\text{DP}},N_{\text{PP}},N_{\text{CP}},N_{\text{TP}}) =(2,4,2,8),

则完整并行网格需要

2\times4\times2\times8=128

个 rank。

每个 rank 可由

(i_{\text{DP}},i_{\text{PP}},i_{\text{CP}},i_{\text{TP}})

唯一定位。

固定其他三项、只改变一项，就得到对应维度的通信组。

例如 TP group 固定 DP/PP/CP 坐标，只遍历 $i_{\text{TP}}$ 。

10. 四维“正交”不等于运行时完全解耦

四个轴可分别索引和组合，但真实系统仍有耦合：

TP collective 与 CP attention 通信可能争用同一网络；
PP stage 的计算量会受 TP/CP 切分影响；
DP 梯度同步时机依赖 pipeline schedule；
并行度要匹配 head 数、层数、序列长度和硬件拓扑；
不同维度的通信组可能跨节点或限于节点内。

所以“正交”是任务分解的结构性质，不是性能独立性或零通信承诺。

11. 4D 是并行维度数量，不是张量 rank 的硬性要求

模型中的某个激活张量可能有 batch、sequence、head、head-dim 等更多轴，也可能在实现中被展平。

“4D parallelism”说的是四类并行策略的组合，不等同于所有中间张量必须是 rank-4。

视频用长方体帮助直观理解，不能据此替代实际 shape 与通信组设计。

跟练与练习

原视频跟练

从 00:20 把二维 token×feature 平面沿 layer 轴堆叠。
在 00:30 说明多个 context 为什么是新的独立索引。
从 00:40 指出 DP 切的是哪个工作体集合。
在 00:45 指出 PP stage 与 layer 段的对应。
从 00:50 标出 CP 的 sequence/token 轴。
在 00:55 列举 TP 可切分的 feature/head/矩阵维度。

编者练习

一个训练作业配置为 DP=4、PP=2、CP=2、TP=8。总共需要多少个 rank？某个 TP group 内哪些坐标固定，哪个坐标变化？

查看参考答案

若采用完整四维笛卡尔网格，总 rank 数为
$4\times2\times2\times8=128.$
一个 TP group 固定
$(i_{\text{DP}},i_{\text{PP}},i_{\text{CP}}),$
只让
$i_{\text{TP}}=0,1,\ldots,7$
变化，因此该 group 有 8 个 rank。

常见误区

把正交理解为四种并行完全不通信：它表示切分轴可独立索引，不表示运行时无耦合。
把 4D 等同于激活张量必须 rank-4：这里描述四类并行策略组合。
把 DP 只理解为复制完整参数：FSDP/ZeRO 可进一步分片状态。
把 PP 当成切 token：PP 的主要轴是网络层/stage。
把 CP 当成普通 batch 切分：CP 切单个长上下文的 token 工作。
把 TP 固定为一个唯一特征方向：具体可切 hidden、head、FFN 或矩阵维。

本课小结

单层 token×feature 平面沿 layer 堆叠形成单上下文三维任务体。
多个 context/microbatch 工作体再引入第四个独立轴。
DP、PP、CP、TP 分别主要对应 context、layer、sequence、feature/算子内部轴。
完整并行网格的 rank 数可写为四个并行度的乘积。
每张设备由四元组坐标定位，对应通信组通过固定三轴、遍历一轴构造。
“正交”是任务索引抽象；通信、调度、负载与硬件拓扑仍会互相影响。

10

主题讲解 · 03:38

Megatron 如何让注意力按头分片后只在出口通信

学习目标

用 shape 推导线性层列切分与行切分的不同合并语义。
解释标准多头注意力为什么天然能按 head 分给不同 GPU。
推导 $W_Q,W_K,W_V$ 列切分后的局部 Q/K/V shape。
说明每张卡为何能独立完成本地 head 的 $QK^\top$ 、softmax 与 $AV$ 。
推导 $W_O$ 行切分后的局部部分和与最终 All-Reduce。
指出 GQA/MQA、head 整除、反向通信、sequence parallel 和 bias 的实现边界。

前置与衔接

P47 已建立 tensor parallel 的两条基本规则：

column parallel 产生不同输出特征分片，数学合并是 concat；
row parallel 产生同形状部分和，数学合并是 sum。

P50 把两者配成 FFN 的“先列后行”，让逐元素激活在中间分片上直接执行。

本课把同一思想迁移到多头自注意力：

\text{column-parallel QKV} \rightarrow \text{local attention heads} \rightarrow \text{row-parallel }W_O.

中间不拼接全部 head，出口再做一次求和通信。

核心讲解

1. 先统一线性层 shape

把 batch 与 sequence 等非隐藏维展平为 $M$ ，写成

X\in\mathbb R^{M\times K}, \qquad W\in\mathbb R^{K\times N}, \qquad Y=XW\in\mathbb R^{M\times N}.

判断行列并行时，以数学公式中的 $W$ 为准。

若实现保存 $W^\top$ ，内存画面中的行列会反转，但收缩维和输出维的语义不会变。

2. 列切分沿输出特征分配工作

把 $W$ 沿列分为

W=[W_0\;W_1\;\cdots\;W_{p-1}], \qquad W_r\in\mathbb R^{K\times N/p}.

列切分复制输入并让各卡得到不同输出特征分片 — **图 1**
线性层的列切分复制输入 X，并让各卡持有 W 的不同输出列与对应输出特征分片。
原视频 · 00:20 ↗

从 00:20 回顾线性层的 column parallel

每张卡使用完整输入计算

Y_r=XW_r\in\mathbb R^{M\times N/p}.

完整结果逻辑上为 $Y=[Y_0;Y_1;\ldots]$ 。

若下游能直接消费这些输出分片，就无需立即 all-gather。

3. 行切分沿收缩维产生部分和

把 $W$ 沿行分为

W= \begin{bmatrix} W_0\\W_1\\\vdots\\W_{p-1} \end{bmatrix}, \qquad W_r\in\mathbb R^{K/p\times N}.

输入也按相同 $K$ 维分片：

X=[X_0\;X_1\;\cdots\;X_{p-1}].

局部结果

P_r=X_rW_r\in\mathbb R^{M\times N}

都是完整输出 shape，但只包含一段 $K$ 维贡献。

行切分产生同形状局部部分和并通过 All-Reduce 求和 — **图 2**
线性层的行切分同时切分 X 的输入特征，各卡产生同形状部分和，最终通过 sum All-Reduce 合并。
原视频 · 01:00 ↗

从 01:00 回顾 row parallel 与 sum All-Reduce

因此

Y=\sum_{r=0}^{p-1}P_r.

若每卡都需要完整 $Y$ ，使用 sum All-Reduce。

4. 标准多头注意力先按 head 拆成独立分支

设标准 MHA 有 $h$ 个 head，每个 head 宽度为 $d_h$ ，并令

d_{\text{model}}=h d_h.

输入

X\in\mathbb R^{M\times d_{\text{model}}}.

投影得到

Q=XW_Q, \quad K=XW_K, \quad V=XW_V,

其中在标准 MHA 中

W_Q,W_K,W_V \in\mathbb R^{d_{\text{model}}\times h d_h}.

输出特征可以按 head 分组，正适合列切分。

5. Q/K/V 投影沿 head 对应的输出列切分

先看视频的两头两卡示例。

对每个投影矩阵写成

W_Q=[W_{Q,0}\;W_{Q,1}],

W_{Q,r}\in\mathbb R^{d_{\text{model}}\times d_h},

$W_K,W_V$ 同理。

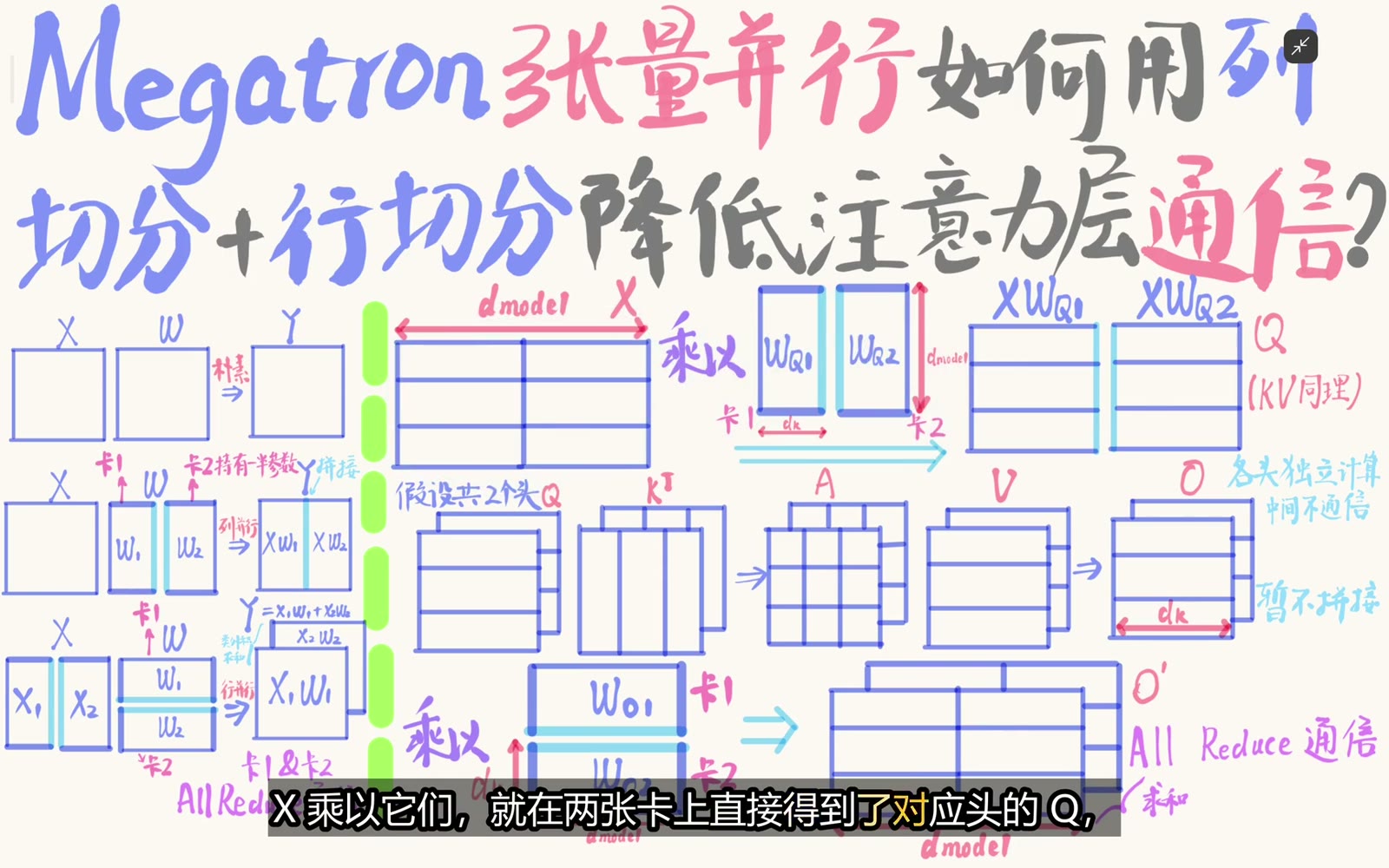

WQ、WK、WV 按输出列分给不同 attention head — **图 3**
WQ、WK、WV 沿输出特征列切分后，各卡直接得到自己负责 attention head 的 Q、K、V。
原视频 · 01:40 ↗

从 01:40 查看 Q/K/V 投影按 head 列切分

两张卡都使用完整 $X$ ，分别得到

Q_r=XW_{Q,r}, \quad K_r=XW_{K,r}, \quad V_r=XW_{V,r},

且

Q_r,K_r,V_r\in\mathbb R^{M\times d_h}.

每卡已经拥有自己 head 的完整 Q/K/V，无需为投影结果立即通信。

6. 每个标准 attention head 可在本地独立计算

第 $r$ 个 head 执行

A_r =\operatorname{softmax} \left( \frac{Q_rK_r^\top}{\sqrt{d_h}}+M_r \right),

O_r=A_rV_r.

这里 $M_r$ 表示相应的 mask；标准情形下各 head 使用兼容的 mask 规则。

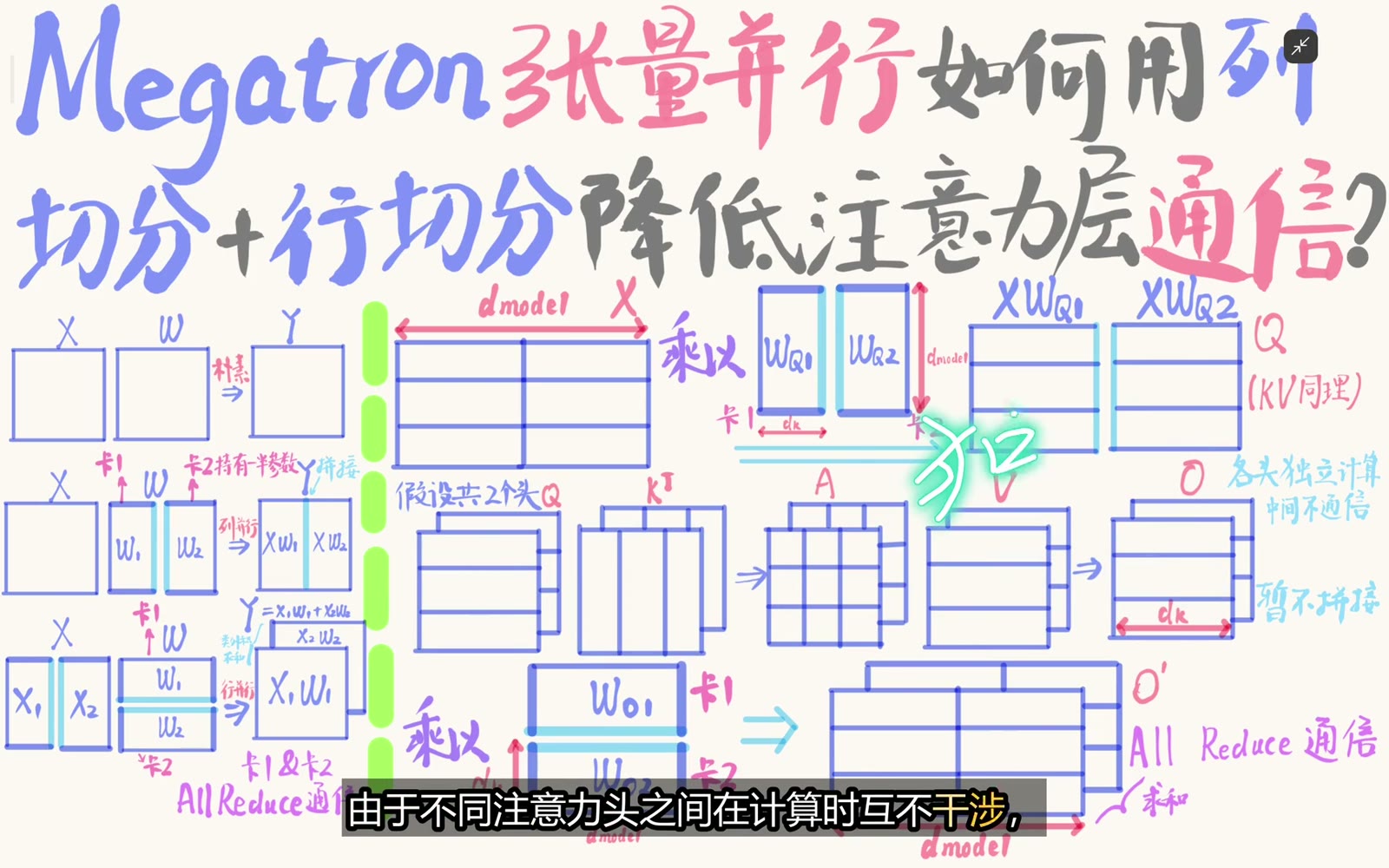

各 GPU 在本地完成自己 attention head 的 QKᵀ、softmax 与 AV — **图 4**
每张卡在本地完成自己 head 的 QKᵀ、softmax 与 AV，头间在标准 MHA 核心计算中互不混合。
原视频 · 02:00 ↗

从 02:00 查看不同 head 的本地独立计算

标准 MHA 的核心 attention 不在 head 之间混合数值。

因此 $O_0,O_1$ 暂不 concat，继续保留在各卡即可。

“头之间互不干涉”只针对这一段核心计算；最终输出投影正是重新混合 head 信息的位置。

7. $W_O$ 行切分正好接住本地 head 输出

完整 head 输出逻辑上为

O_{\text{cat}}=[O_0\;O_1\;\cdots\;O_{h-1}] \in\mathbb R^{M\times h d_h}.

输出投影

W_O\in\mathbb R^{h d_h\times d_{\text{model}}}.

按负责的 head 组沿 $W_O$ 行切分：

W_O= \begin{bmatrix} W_{O,0}\\W_{O,1}\\\vdots\\W_{O,p-1} \end{bmatrix}.

若每卡负责 $h/p$ 个 head，则

W_{O,r} \in \mathbb R^{(h/p)d_h\times d_{\text{model}}}.

本卡局部 head 输出拼成

O_r^{\text{local}} \in \mathbb R^{M\times(h/p)d_h},

收缩维恰好对齐。

8. 各卡先得到 $d_{\text{model}}$ 宽的部分和

第 $r$ 张卡计算

P_r =O_r^{\text{local}}W_{O,r} \in \mathbb R^{M\times d_{\text{model}}}.

每个 $P_r$ shape 都已经恢复到模型宽度，但只含本卡 head 组对最终输出的贡献。

完整输出为

Y=\sum_{r=0}^{p-1}P_r.

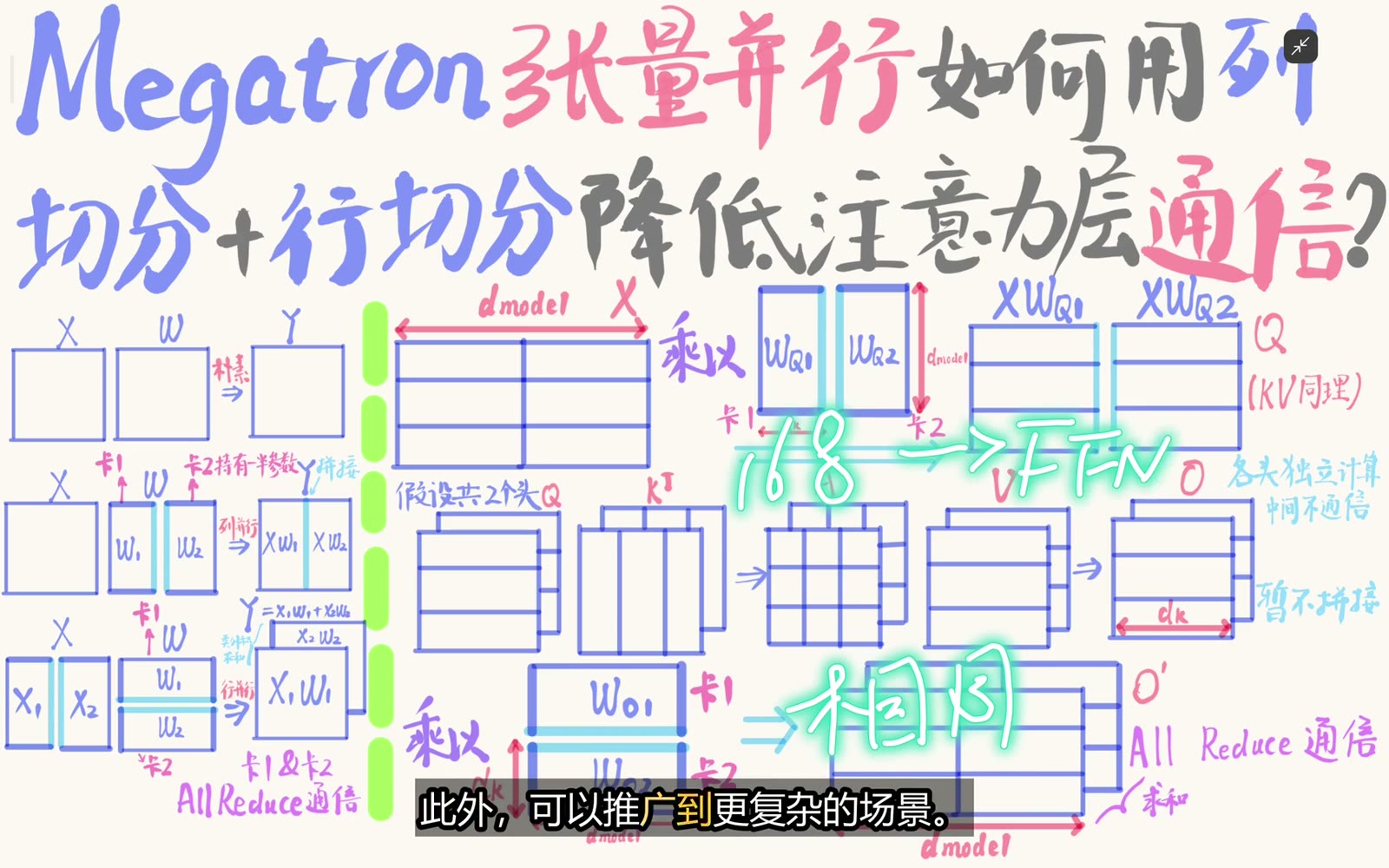

局部 head 输出进入行切分 WO，部分和通过一次 All-Reduce 合并 — **图 5**
局部 head 输出直接进入行切分的 WO，各卡得到 d_model 宽的部分和，再执行一次 sum All-Reduce。
原视频 · 03:00 ↗

从 03:00 查看行切分与出口 All-Reduce

若所有卡都需要复制的 $Y$ ，执行一次 sum All-Reduce。

这就是注意力前向中“入口列切分、中间本地算、出口行切分”的通信压缩路径。

9. 16 个 head 与 4 张 GPU 的推广

若 $h=16,p=4$ ，每卡负责 4 个 head。

本卡 Q/K/V 输出宽度为

4d_h.

本地完成四个 head 后，临时 concat 为

O_r^{\text{local}} \in\mathbb R^{M\times4d_h}.

对应的 $W_{O,r}$ 行分片为

W_{O,r} \in\mathbb R^{4d_h\times d_{\text{model}}}.

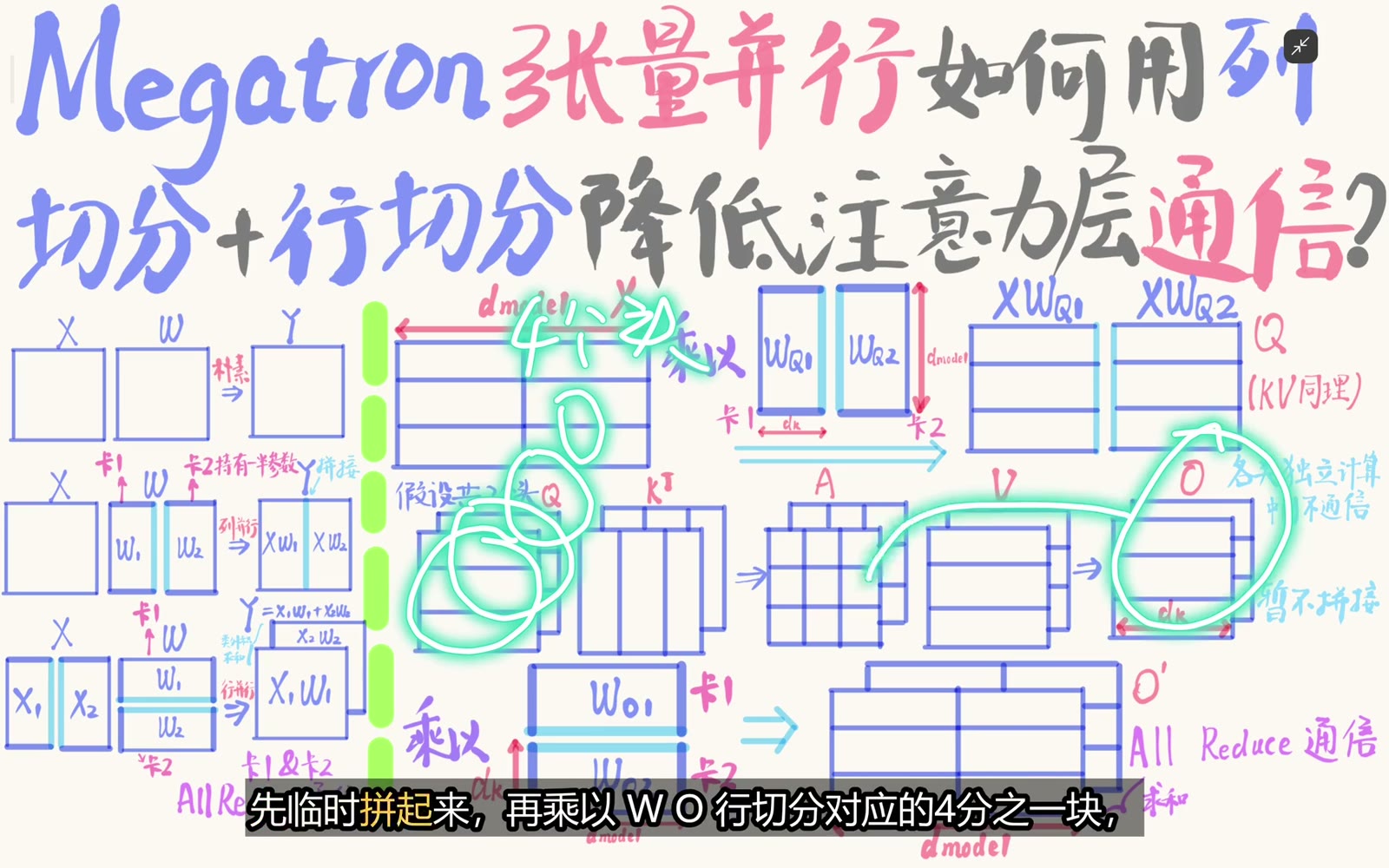

16 个 head 分给 4 张 GPU，每卡负责 4 个 head 与 WO 的对应行分片 — **图 6**
当 16 个 attention head 分给 4 张 GPU 时，每卡可负责 4 个 head，再接 WO 的对应四分之一行分片。
原视频 · 03:20 ↗

从 03:20 查看 16 头、4 GPU 的分组推广

四张卡各自产生 $M\times d_{\text{model}}$ 部分和，最终一次 All-Reduce。

10. 省掉的是中间 head all-gather

若在 Q/K/V 投影后立即拼接所有 head，再重新分给后续算子，会产生无谓通信。

Megatron 风格布局让：

Q/K/V 列并行输出直接保留为 head 分片；
attention 核心在本卡消费这些分片；
$W_O$ 行分片直接消费本地 head 输出；
只有形成最终模型宽度输出时求和。

优化来自上下游布局连续性，不是注意力公式发生变化。

11. “一次通信”限于视频的简化前向主干

本课的一次 All-Reduce 指标准 MHA 这段前向路径的主要同步点。

训练反向还需要为输入梯度、权重梯度和分片布局执行相应 collective。

若使用 sequence parallel，出口也可能采用 reduce-scatter，让结果继续保持序列分片，而不是复制完整输出。

因此不能由本图推出完整训练 step 只通信一次。

12. GQA/MQA 不能机械套“Q/K/V 同样按 head 切”

标准 MHA 通常有相同数量的 Q、K、V head。

GQA 让多个 Q head 共享较少的 KV head，MQA 甚至可能只有一组 KV head。

此时 $W_Q$ 与 $W_K,W_V$ 的输出宽度和分组不同。

实现可能：

分片 Q head、复制 KV head；
按 KV group 对齐 TP rank；
在特定阶段执行 KV 通信；
限制 TP 度与 KV head 数的整除关系。

所以视频中的“Q/K/V 一样”只对标准 MHA 两头示例成立。

13. Head 数、bias 与物理权重布局也有边界

最简单的 head parallel 要求

h\bmod p=0.

若不能整除，需要不均匀分配、复制、padding 或换并行度。

很多实现把 $W_Q,W_K,W_V$ 融合成一个大权重，物理切片顺序依框架而异；数学上仍应追踪每个 rank 拥有哪些输出 head/features。

若 $W_O$ 带 bias，不能让每个部分和都加一份完整 bias 后再求和，否则会重复 $p$ 次。

常见做法是归约后加一次，或采用保证全局只贡献一次的约定。

跟练与练习

原视频跟练

从 00:20 判断列切分的局部结果为何应 concat。
在 01:00 判断行切分的局部结果为何应 sum。
从 01:40 给两头两卡写出 $W_{Q,r}:d_{\text{model}}\times d_h$ 。
在 02:00 逐卡写出 $A_r=\operatorname{softmax}(Q_rK_r^\top/\sqrt{d_h})$ 。
从 03:00 检查 $O_r^{\text{local}}W_{O,r}$ 的收缩维。
在 03:20 把 16 个 head 均分给 4 张卡并复算局部宽度。

编者练习

标准 MHA 有 $d_{\text{model}}=4096$ 、 $h=32$ ，因此 $d_h=128$ 。使用 TP=8。写出每卡负责的 head 数、局部 Q 输出宽度、 $W_{O,r}$ shape 与局部输出部分和 shape；把非隐藏维记为 $M$ 。

查看参考答案

每卡负责
$32/8=4$
个 head。
局部 Q/K/V 宽度为
$4\times128=512,$
所以局部 Q shape 为 $M\times512$ 。
$W_O$ 行分片为
$W_{O,r}\in\mathbb R^{512\times4096}.$
局部乘积
$P_r \in\mathbb R^{M\times4096}.$
八个 $P_r$ 是同形状部分和，最终用 sum All-Reduce 合并。

常见误区

把列切分的输出直接相加：不同 rank 拥有不同 head/features，数学上是 concat 分片。
在 Q/K/V 后立即 all-gather：标准 MHA 的本地 head 可以直接继续计算。
把 $W_O$ 继续按列切：视频方案需要按输入/head 维行切以接住本地输出。
把出口部分和 concat：每个局部结果都已是 $d_{\text{model}}$ 宽，应求和。
认为头之间永远互不影响： $W_O$ 会混合所有 head 的贡献。
把标准 MHA 的 K/V 分片机械套到 GQA/MQA：KV head 数和共享关系不同。
声称训练全程只有一次通信：结论仅限简化前向主干。

本课小结

Q/K/V 投影按输出列切分后，每卡直接得到自己负责的 attention head。
标准 MHA 的 $QK^\top$ 、softmax 与 $AV$ 可在各 head 内本地完成。
本地 head 输出不必全局 concat，可直接进入 $W_O$ 的对应行分片。
每卡产生 $M\times d_{\text{model}}$ 部分和，出口用 sum All-Reduce 合并。
16 头、4 GPU 时每卡负责 4 头及 $W_O$ 的四分之一输入行。
GQA/MQA、head 整除、backward、sequence parallel、bias 与融合权重都需按实现重新核对。

11

单元综合

从 GEMM 数据复用到 4D 并行：计算、通信与布局的统一账本

单元能力目标

完成本单元后，应能沿着“单卡微内核—片上流水—多卡分片—集体通信—多维并行”逐层分析一个 Transformer 线性层。

具体需要做到：

从 $C=AB$ 推导单个输出、外积更新和 tiled GEMM；
区分 HBM、shared memory/SRAM 与 register 的复用层级；
说明 ping-pong 双缓冲隐藏什么 latency、增加什么资源压力；
判断 Tensor Core 位于 GEMM 流水线的哪一级；
从 shape 区分 column parallel 与 row parallel；
计算 Ring All-Reduce 的单 rank 通信量并统一收发口径；
解释 Megatron FFN 与 attention 为什么可把通信推迟到出口；
用四元组坐标理解 DP、PP、CP、TP 的并行组构造与相互影响。

概念连接

1. GEMM 的数学工作不因分块减少

完整 GEMM 常写为

C_{out}=\alpha AB+\beta C_{in}.

若

A\in\mathbb R^{M\times K}, \qquad B\in\mathbb R^{K\times N},

则

C\in\mathbb R^{M\times N}.

单个输出为

C_{ij} = \sum_{k=1}^{K} A_{ik}B_{kj}.

分块不改变 $O(MNK)$ 乘加次数，核心是提高输入数据在片上的复用，减少慢速内存流量。

2. tiled GEMM 沿三个轴分块

对输出 tile

C_{I,J},

沿收缩维依次读取

A_{I,K_t}

与

B_{K_t,J}.

每对输入 tile 被线程块内多个输出元素共同使用。

理想方阵模型中，边长为 $T$ 的 tile 可让输入 HBM 流量相对朴素 $O(N^3)$ 读取下降到约

O(N^3/T).

实际收益受 cache、tile 边界、同步、bank conflict 和 occupancy 影响。

3. shared memory 与 register 承担不同复用

shared memory 或片上 SRAM 保存线程块级 A/B tile，让多个线程复用。

register 保存每个线程或 warp 的细粒度输入 fragment 与输出累加器。

典型层次为：

HBM \rightarrow SRAM/shared \rightarrow register \rightarrow MMA/FMA.

把所有片上存储统称“cache”会丢失显式搬运、同步和容量差异。

4. 外积适合更新一个输出微块

矩阵乘法也可写成外积和：

AB = \sum_{k=1}^{K} A_{:,k}B_{k,:}.

对 $4\times4$ 输出微块，一个 $4\times1$ 列向量与 $1\times4$ 行向量的外积一次产生 16 个乘积。

若保留 16 个长期累加器，只需加载 4 个 A 元素与 4 个 B 元素，就能更新整块。

视频概念模型的 live scalar 账本为：

8 个当前输入槽位；
16 个输出累加槽位；
合计 24。

它说明逻辑复用，不是直接可移植的硬件寄存器分配。

5. 微块越大，复用与寄存器压力同时上升

更大的输出微块能让每个输入元素参与更多乘加。

但累加器数量按面积增长，可能导致：

register pressure 上升；
occupancy 下降；
spill 到 local memory；
线程或 warp 协作更复杂。

所以微块尺寸需要结合 ISA、数据类型、寄存器文件和目标架构选择。

6. 第一层 ping-pong：HBM 到 SRAM

沿 $K$ 维处理当前 tile 时，可让两组 SRAM buffer 交替工作：

compute 使用 buffer A；
async copy 把下一对 A/B tile 填入 buffer B；
同步后交换角色。

单缓冲阶段耗时近似

T_L+T_C.

理想稳态双缓冲近似

\max(T_L,T_C),

但还存在 fill/drain 与同步开销。

7. 第二层 ping-pong：SRAM 到 register

在当前外积或 MMA 使用一组 register fragment 时，可预取下一组 fragment。

两级缓冲的单位不同：

外层以大 $K$ tile 为单位隐藏 HBM 搬运；
内层以单个 $k$ 步或 MMA fragment 为单位隐藏 SRAM 读取。

视频 $8\times8$ 微块的概念预算包含：

64 个输出累加槽位；
两套各 $8+8$ 的输入向量槽位，共 32；
合计 96 个 live scalar。

真实 register allocation 必须看编译器与目标架构。

8. 双缓冲不减少 bytes 或 FLOPs

它用更多片上空间与更复杂同步换取 latency overlap。

完全重叠要求：

异步 copy 支持；
搬运与计算资源可并发；
数据依赖与 barrier 正确；
当前计算足够长；
tile 与缓冲没有把 occupancy 压垮。

若 compute 很短或带宽已经饱和，双缓冲收益可能有限。

9. Tensor Core 是微内核硬件，不是完整 GEMM

Tensor Core / MMA 指令对小矩阵 fragment 执行乘加。

大型矩阵仍需：

分块；
HBM 到 SRAM 搬运；
warp 协作加载 fragment；
多次 MMA 累加到 C fragment；
写回结果；
处理边界与布局。

视频中的 $16\times16$ 子块是教学示意；支持的 MMA shape、数据类型和协作粒度依 GPU 架构而变。

10. column parallel 切输出维

对

Y=XW,

设

X\in\mathbb R^{M\times K}, \qquad W\in\mathbb R^{K\times N}.

column parallel 将 $W$ 沿输出维 $N$ 切分：

W= \begin{bmatrix} W_1&W_2&\cdots&W_p \end{bmatrix}.

每卡复制或接收完整 $X$ ，计算

Y_r=XW_r \in\mathbb R^{M\times N/p}.

数学合并是沿输出维 concat。

是否立刻 All-Gather 取决于下游能否继续消费分片布局。

11. row parallel 切收缩维

row parallel 沿共享维 $K$ 切分：

X= \begin{bmatrix} X_1&X_2&\cdots&X_p \end{bmatrix},

W= \begin{bmatrix} W_1\\W_2\\\vdots\\W_p \end{bmatrix}.

每卡计算部分和

Z_r=X_rW_r \in\mathbb R^{M\times N}.

最终

Y=\sum_{r=1}^{p}Z_r.

所以数学合并是求和，常用 All-Reduce 或 reduce-scatter。

12. 权重存储转置会制造“行列错觉”

PyTorch 常把线性层权重存为 [out,in]，而数学公式常写 $XW$ 且 $W$ 为 [in,out]。

因此判断 column/row parallel 时应先写：

输入 shape；
数学乘法方向；
收缩轴；
输出轴；
本地分片 shape。

不要根据代码张量的视觉行列直接命名。

13. Megatron FFN 用先列后行保持分片连续

对标准 FFN：

H=\operatorname{GELU}(XW_{up}),

Y=HW_{down}.

上投影使用 column parallel，得到每卡

H_r\in\mathbb R^{M\times4D/p}.

GELU 逐元素局部执行，不改变分片布局。

下投影使用 row parallel，使 $H_r$ 与 $W_{down,r}$ 在收缩维对齐，每卡得到完整 shape 的部分和。

只在出口做一次 sum collective，避免在中间 all-gather 全部 $4D$ 激活。

14. attention 也可按 head 保持局部性

标准 MHA 中，Q/K/V 投影按输出列切分后，每卡直接拥有一组完整 head。

单个 head 内的

QK^T, \quad softmax, \quad AV

都可本地计算。

本地 head 输出直接进入输出投影 $W_O$ 的对应 row 分片。

每卡产生完整输出 shape 的部分和，出口再求和。

GQA/MQA、head 数不整除、sequence parallel 与 fused QKV 都需按实际实现重新核对。

15. Ring All-Reduce 拆成两个阶段

张量大小为 $S$ ，rank 数为 $N$ 。

Ring All-Reduce 把张量分成 $N$ 个 chunk：

reduce-scatter：每卡最终保留一个已归约 chunk；
all-gather：分发所有已归约 chunk。

每阶段有 $N-1$ 步，每步发送 $S/N$ 。

单 rank 总发送量为

2(N-1)\frac{S}{N} = 2\left(1-\frac1N\right)S.

当 $N$ 增大时趋近 $2S$ 。

16. 通信量趋近常数不等于延迟恒定

若统计收发合计，需要再乘二。

比较数字前必须统一：

单向发送量；
接收量；
收发合计；
payload 还是链路总流量。

Ring 的步数随 $N$ 增长，实际延迟还受拓扑、链路、chunk、启动成本和竞争影响。

17. 4D 并行是任务索引轴的组合

课程用四条主要任务轴理解：

DP：不同 data/context 或 microbatch；
PP：不同 layer stage；
CP：长 sequence/context 分片；
TP：feature、head 或算子内部张量分片。

总 rank 数可写为

N_{rank} = d_{DP}d_{PP}d_{CP}d_{TP}.

每张设备由四元组坐标定位。

构造某一并行组时，固定另外三轴，只遍历目标轴。

18. “正交”不等于性能互不影响

四轴在索引空间可独立组合，但真实系统仍共享：

网络拓扑与带宽；
GPU 内存；
pipeline bubble；
batch 与 microbatch；
kernel shape；
通信调度。

所以并行配置是联合优化问题，不能分别选择每轴最大值后直接相乘。

对比与决策

1. 单卡优化的顺序

确定 GEMM shape 与数据类型。
用 tile 提高 HBM 到 SRAM 复用。
用微块与 register 累加提高细粒度复用。
在硬件支持下映射到 MMA/Tensor Core。
用双缓冲重叠搬运，并检查 occupancy。
以 profiler 验证吞吐、带宽、stall 与 register spill。

2. 选择 column 还是 row parallel

下游可继续使用输出分片：优先 column parallel，延迟 concat/all-gather。
输入已经沿收缩维分片：row parallel 可直接产生部分和。
两层连续线性层：尝试先 column 后 row，让中间逐元素算子本地执行，只在出口通信。

3. collective 选择取决于下游布局

所有 rank 都需要完整求和结果：All-Reduce。
下游只需结果分片：reduce-scatter。
已有不同输出分片，需要拼完整：All-Gather。

数学上是 concat 或 sum，只决定合并语义；具体 collective 还取决于下一层布局。

综合训练

编者练习

对 $X\in\mathbb R^{32\times4096}$ 、 $W\in\mathbb R^{4096\times16384}$ 使用 4 卡 column parallel。写出每卡权重和输出 shape；若下一层沿 16384 输入维做 row parallel，说明为何中间不必 All-Gather。

查看参考答案

每卡 $W_r\in\mathbb R^{4096\times4096}$ ，输出 $H_r=XW_r\in\mathbb R^{32\times4096}$ 。下一层若沿其输入收缩维 16384 切成 4 份，则每卡正好需要自己的 $H_r$ 与对应权重行分片，能本地计算完整输出 shape 的部分和。中间逐元素激活也可在本地分片上执行，只在第二层出口对部分和做 All-Reduce 或 reduce-scatter。

编者练习 2

一个 Ring All-Reduce 张量大小为 1 GiB，使用 8 卡。计算单卡发送量；若报告收发合计，应是多少？

查看参考答案

单卡发送量为 $2(1-1/8)S=1.75$ GiB。对称 ring 中接收量同样约 1.75 GiB，收发合计约 3.5 GiB。必须说明统计口径；“单卡通信量 1.75 GiB”通常指发送 payload，而不是收发总字节。

编者练习 3

某双缓冲 GEMM 的单 tile 加载为 6 微秒，计算为 10 微秒，共 20 个 tile。比较理想单缓冲和忽略额外同步时的双缓冲时间，并指出现实中还需检查什么。

查看参考答案

单缓冲约为 $20(6+10)=320$ 微秒。理想双缓冲包含首个 load、稳态重叠和排空，近似 $6+20\times10=206$ 微秒，具体边界计数依实现。现实中还需检查异步 copy、barrier、buffer 容量、register/shared memory 压力、occupancy、带宽竞争和 tile 尾部。

进入下一单元前

已能从内积和外积两种视角解释 GEMM 微内核。
已能分开 HBM→SRAM 与 SRAM→register 两层缓冲。
已能说明 Tensor Core 只是分块流水中的小矩阵乘加路径。
已能从 shape 区分 column/row parallel 与 concat/sum 合并。
已能计算 Ring All-Reduce 的单 rank 发送量并统一收发口径。
已能解释 FFN 与 MHA 如何保持中间分片并把通信推迟到出口。
已能用四元组坐标构造 DP/PP/CP/TP 组，并说明它们在性能上不独立。
若仍会由数学转置误判行列并行，回看 P47。
若仍把 $2S$ 解释为恒定延迟，回看 P48。
若仍把 Tensor Core 当作完整 GEMM，回看 P53 的数据流水账本。

GEMM、Tensor Core 与分布式并行

学习目标

前置与衔接

核心讲解

1. GEMM 比单纯的矩阵乘多了两个缩放项

2. 一个输出元素是一行与一列的点积

3. 访存瓶颈来自“用一次就丢”

4. 分块先确定一个要完成的输出 tile

5. HBM 负责供给，shared memory 负责块级复用

6. 寄存器保存输出累加器

7. 理想模型下，tile 边长带来约 TTT 倍输入复用

跟练与练习

原视频跟练

常见误区

本课小结

学习目标

前置与衔接

核心讲解

1. “列”与“行”首先指数学表达式中的 WWW

2. 列并行切的是输出特征

3. 列并行的数学合并是 concat

4. 行并行切的是收缩维

5. 行并行产生的是同形状部分和

6. All-Reduce 完成全局求和

7. 用 shape 账本一眼区分两种模式

8. 通信需求取决于上下游布局

跟练与练习

原视频跟练

常见误区

本课小结

学习目标

前置与衔接

核心讲解

1. 中心化方案把归约和广播都压在根节点

2. 根节点负担会随设备数线性增长

3. Ring 先把每张卡的数据切成 NNN 个 chunk

4. Reduce-Scatter 让同编号 chunk 沿环累加

5. All-Gather 再分发已经归约完成的 chunk

6. 单卡发送量趋近 2S2S2S

7. 必须先声明通信量统计口径

8. 字节数趋近常数，不代表扩容没有代价

跟练与练习

原视频跟练

常见误区

本课小结

学习目标

前置与衔接

核心讲解

1. 一个输出 tile 沿 KKK 维消费多对输入 tile

2. 单缓冲让 Load 与 Compute 串行

3. Ping 与 Pong 提供两个可交替占用的槽位

4. 稳态阶段让当前计算与下一批加载重叠

5. 两个槽位逐轮交换读写角色

6. Epilogue 只剩最后一次计算与输出写回

7. 双缓冲正确运行需要三个条件

8. 空间换时间也会改变 occupancy

跟练与练习

原视频跟练

常见误区

本课小结

学习目标

前置与衔接

核心讲解

1. 先回顾 column-parallel 线性层

2. 再回顾 row-parallel 线性层

3. 标准两层 FFN 先扩张再压回隐藏维

4. Up projection 用列并行产生中间特征分片

5. GELU 是逐元素算子，可以在各分片独立执行

6. Down projection 用行并行直接接住激活分片

7. 最终只需把 down projection 的部分和相加

8. “只通信一次”有明确边界

9. Bias 的放置也要服从部分和语义

跟练与练习

原视频跟练

常见误区

本课小结

学习目标

前置与衔接

核心讲解

1. 块级 GEMM 先把输入 tile 流进 SRAM

7. 理想模型下，tile 边长带来约 $T$ 倍输入复用

1. “列”与“行”首先指数学表达式中的 $W$

3. Ring 先把每张卡的数据切成 $N$ 个 chunk

6. 单卡发送量趋近 $2S$

1. 一个输出 tile 沿 $K$ 维消费多对输入 tile

4. 让线程负责 $4\times4$ 输出可提高复用

5. 直接暂存两块 $4\times4$ 输入会造成寄存器压力

1. 块级任务沿 $K$ 维消费四对大 tile

5. 一个线程负责 $8\times8$ 输出微块

5. $32\times32$ SRAM tile 再切成 $16\times16$ 子块

6. 为什么不能让单线程保存三个完整 $16\times16$ 矩阵

10. $16\times16$ 与“一个 warp”是视频示意，不是永恒契约
